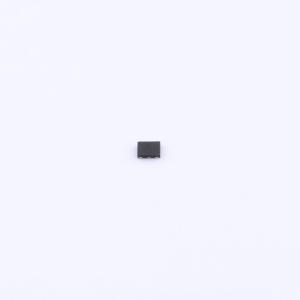

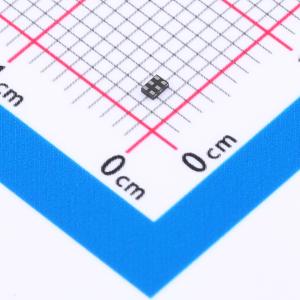

温馨提醒：图片仅供参考，商品以实物为准
AZV3001FZ4-7
停产 AZV3001FZ4-7
- 品牌名称
- DIODES(美台)
- 商品型号
- AZV3001FZ4-7
- 商品编号
- C2974183
- 商品封装
- X2-DFN1410-6
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 30mV | |
| 输入偏置电流(Ib) | 1pA | |
| 传播延迟(tpd) | 800ns | |
| 滞后电压(Vhys) | 9mV |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | - | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 6uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
AZV3001和AZV3002分别为单通道和双通道比较器，是为新一代低功耗比较器系列开发的，适用于需要低电压运行的电池供电设备和系统。 每个比较器的典型电源电流消耗为6μA，以延长电池使用寿命。它可保证在1.6V的低电压下工作，并且在高达5.5V的电压下能完全正常运行。这些特性使得AZV3001和AZV3002便于在1.8V、3.0V和5.0V系统中使用，并且其低功耗特性使其非常适合电池供电设备。 AZV3001和AZV3002具有互补推挽输出级，每个比较器由P沟道和N沟道MOSFET组成，能够驱动轨到轨输出摆幅。 整个系列采用小型化封装，以减少PCB板所需的空间。AZV3001采用X2 - DFN1410 - 6封装；AZV3002采用U - FLGA1616 - 8和SO - 8封装。 AZV3001/2分别为单通道和双通道低电压、低功耗比较器。这些器件专为轨到轨输入和输出应用而设计。AZV3001器件仅消耗6μA的电源电流，同时在20mV输入过驱动条件下实现典型传播延迟为0.8μs。该系列比较器可保证在1.6V至5.5V的低电源电压范围内工作。 AZV3001 /2系列的典型内部迟滞为9.0mV。这使得其具有更强的抗噪能力和清晰的输出切换。 AZV3001和AZV3002具有推挽输出，其具有互补的P沟道和N沟道输出级。当输出切换时，VCC和VEE之间存在直接通路，导致在转换期间输出灌电流或拉电流增加。转换完成后，输出电流减小，电源电流恢复到6μA，从而保持低功耗。 许多比较器在切换期间消耗的电流比稳态运行期间更多。然而，对于该系列比较器，输出转换期间的电源电流变化极小。电源电流与输出转换频率的关系图显示，当输出切换频率接近1KHz时，电源电流的增加极小。在电池供电应用中，这一特性可显著延长电池使用寿命。 AZV3001/2具有内部9mV（典型值）迟滞，以对抗寄生效应和噪声。 比较器中的迟滞产生两个跳变点：一个用于上升输入电压（VHYS T+），另一个用于下降输入电压（VHYS T -）。跳变点之间的差值即为迟滞（VHYS T）。当比较器的输入电压相等时，迟滞会有效地使一个比较器输入迅速超过另一个，从而使输入脱离产生振荡的区域。
商品特性
- 低电源电流：6μA（典型值）
- 宽电源电压范围：1.6~5.5V
- 轨到轨输入/输出性能
- 推挽输出结构
- 传播延迟：0.8μs（典型值）
- 低输入偏置电流：1pA（典型值）
- 过驱动输入信号无相位反转
- 内部迟滞
- X2 - DFN1410 - 6、U - FLGA1616 - 8和SO - 8封装：采用“绿色”模塑料（无溴、锑），完全无铅且符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 移动电话
- 平板电脑
- 电池供电设备
- 报警和安全系统
