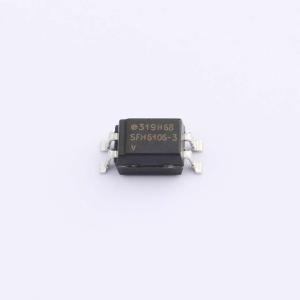

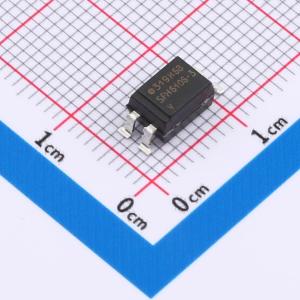

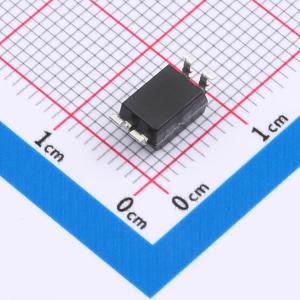

SFH6106-3
SFH6106-3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有高电流传输比、低耦合电容和高隔离电压。这些耦合器有一个砷化镓红外二极管发射器，它与一个硅平面光电晶体管探测器进行光耦合，并封装在塑料 DIP-4 或 SMD 封装中。耦合器件用于两个电气隔离电路之间的信号传输。耦合器可端部堆叠，间距为 2.54 mm。选项 6 和选项 8 可实现大于 8.0 mm 的爬电距离和电气间隙。此版本符合 IEC 60950（DIN VDE 0805）标准，适用于最高 400 VRMS 或直流的工作电压下的加强绝缘。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SFH6106-3
- 商品编号
- C2974188
- 商品封装
- SMD-4P
- 包装方式
- 管装
- 商品毛重
- 0.625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 250mV@10mA,2.5mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 14us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 60mA |
商品概述
SFH610A和SFH6106具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用GaAs红外二极管发射器，通过光学方式与硅平面光电晶体管探测器耦合，并封装在塑料DIP - 4或SMD封装中。 这些耦合器件用于两个电气隔离电路之间的信号传输。 耦合器可端部堆叠，间距为2.54 mm。 选择选项6和选项8时，爬电距离和电气间隙距离大于8.0 mm。该版本符合IEC 60950（DIN VDE 0805）标准，在最高400 VRMS或直流工作电压下具有加强绝缘性能。
商品特性
- 正向电流相关的良好CTR线性度，无铅
- 隔离测试电压5300 VRMS
- 高集电极 - 发射极电压，VCEO = 70 V
- 低饱和电压，符合RoHS标准
- 快速开关时间
- 低CTR衰减
- 温度稳定性好
- 低耦合电容
- 可端部堆叠，间距0.100"（2.54 mm）
- 高共模干扰抗扰度
