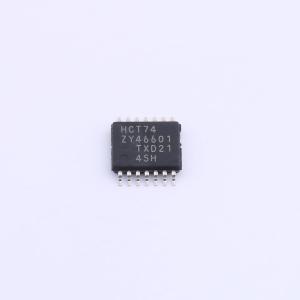

温馨提醒：图片仅供参考，商品以实物为准
74HCT74PW,118
双D型置位复位正边沿触发触发器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 双D型触发器，带置位和复位功能，正边沿触发。具有独立的数据（nD）、时钟（nCP）、置位（nSD）和复位（nRD）输入，以及互补的nQ和nQ输出。时钟输入具有施密特触发功能，使电路对较慢的时钟上升和下降时间具有较高的容忍度。输入包含钳位二极管，允许使用限流电阻将输入连接到超过Vcc的电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HCT74PW,118
- 商品编号
- C2974181
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 59MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补型 | |
| 传播延迟(tpd) | 44ns@4.5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HCT系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 40uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 15ns | |
| 保持时间 | 3ns |
