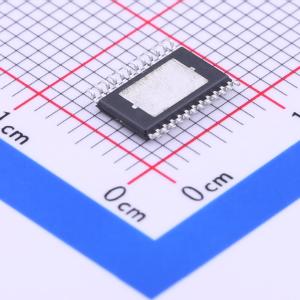

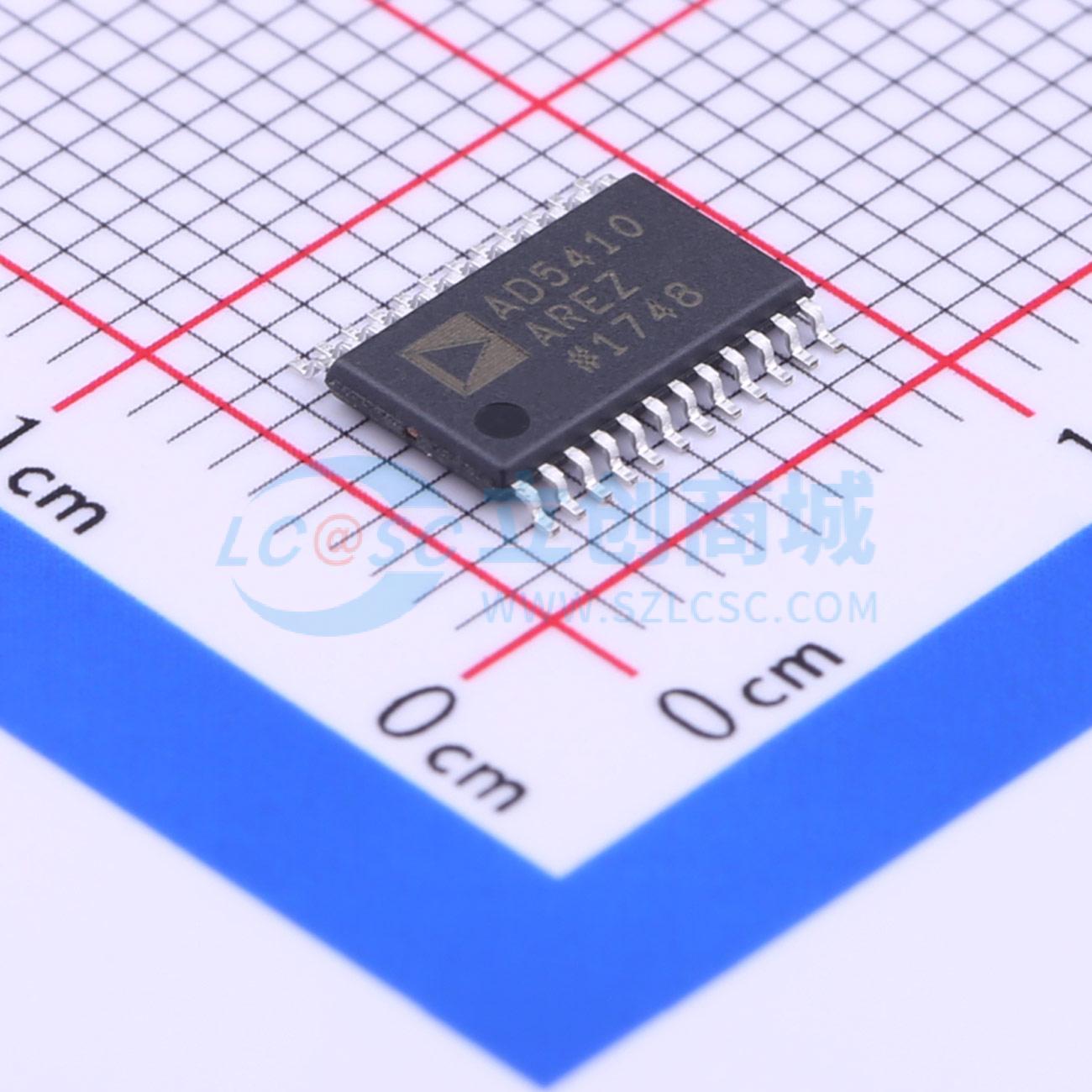

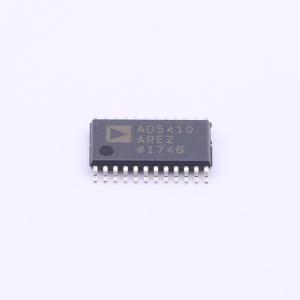

温馨提醒：图片仅供参考，商品以实物为准

AD5410AREZ

单通道、12位、串行输入、电流源DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD5410/AD5420是低成本、精密、完全集成的12/16位转换器，提供可编程电流源输出，可满足工业过程控制应用的需求。输出电流范围可编程设置为4 mA至20 mA、0 mA至20 mA或者0 mA至24 mA的超量程。输出具有开路保护功能。该器件采用10.8 V至60 V的电源(AVDD)供电。输出环路电源电压限制在0 V至AVDD - 2.5 V。灵活的串行接口为SPI、MICROWIRE、QSPI和DSP兼容接口，可在三线式模式下工作，最小化了隔离应用中所需的数字隔离电路降至最少。该器件还包含一个确保器件在已知状态下上电的上电复位功能，以及一个将输出设定为所选电流范围低端的异步清零(CLEAR)引脚。总非调整误差典型值为±0.01% FSR。
品牌名称: ADI(亚德诺)
商品型号: AD5410AREZ
商品编号: C32774
商品封装: TSSOP-24-EP
包装方式: 管装
商品毛重: 0.18克(g)

商品参数

商品概述

AD5410/AD5420是低成本、精密、完全集成的12/16位转换器，提供可编程电流源输出，可满足工业过程控制应用的需求。输出电流范围可编程设置为4 mA至20 mA、0 mA至20 mA或者0 mA至24 mA的超量程。输出具有开路保护功能。该器件采用10.8 V至60 V的电源(AVDD)供电。输出环路电源电压限制在0 V至AVDD - 2.5 V。灵活的串行接口为SPI、MICROWIRE、QSPI和DSP兼容接口，可在三线式模式下工作，最小化了隔离应用中所需的数字隔离电路降至最少。该器件还包含一个确保器件在已知状态下上电的上电复位功能，以及一个将输出设定为所选电流范围低端的异步清零(CLEAR)引脚。总非调整误差典型值为±0.01% FSR。

商品特性

12/16位分辨率和单调性
电流输出范围：4 mA至20 mA、0 mA至20 mA或0 mA至24 mA
总非调整误差(TUE)：±0.01% FSR(典型值)
输出温漂：±3 ppm/°C(典型值)
灵活的串行数字接口
片内输出故障检测
片内基准电压源(最大温漂10 ppm/°C)
输出电流的反馈和监控
异步清零功能
电源(AVDD)范围10.8 V至40 V；AD5410AREZ/AD5420AREZ 10.8 V至60 V；AD5410ACPZ/AD5420ACPZ
输出环路顺从电压：AVDD - 2.5 V
温度范围：-40°C至+85°C
24引脚TSSOP和40引脚LFCSP封装

应用领域

过程控制
执行器控制
PLC
HART网络连接

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(62个/管，最小起订量 1 个)

个

起订量：1 个62个/管

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	SPI
	工作电压	10.8V~60V
	稳定时间	10us

	属性	参数值
	输出类型	-
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	10ppm/℃
