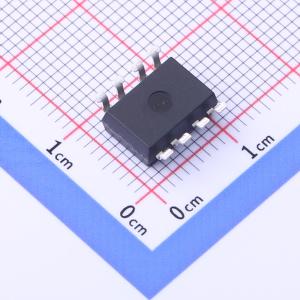

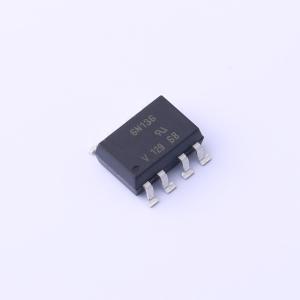

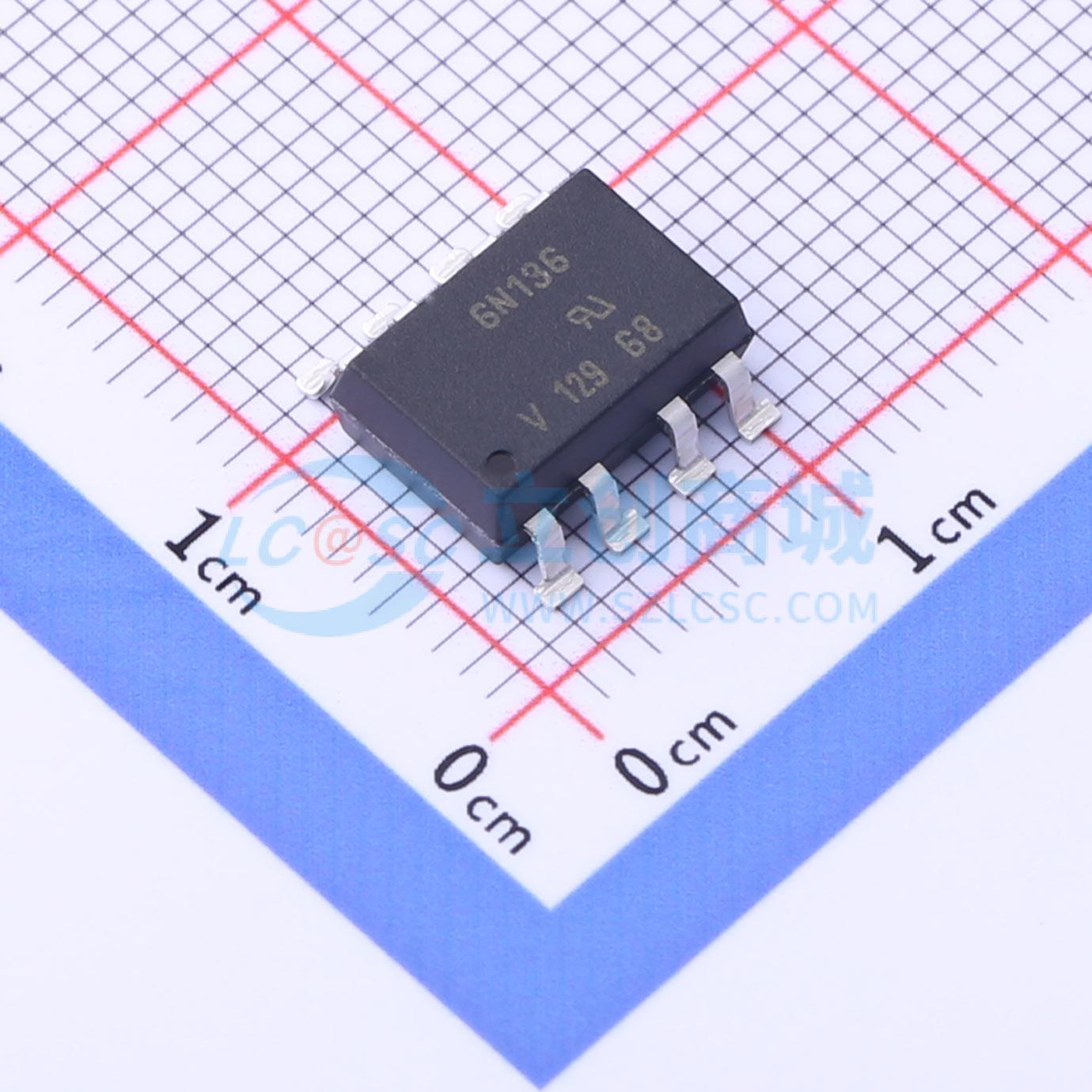

6N136-X009
DC输入 1通道 隔离电压(rms):5300V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6N135 和 6N136 是采用 GaAIAs 红外发光二极管的光耦合器，与由光电二极管和高速晶体管组成的集成光电探测器进行光耦合，采用 DIP - 8 塑料封装。信号可在两个电气隔离的电路之间传输，最高频率可达 2 MHz。待耦合电路之间的电位差不应超过最大允许参考电压
- 品牌名称
- VISHAY(威世)
- 商品型号
- 6N136-X009
- 商品编号
- C2971983
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 管装
- 商品毛重
- 0.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 5.3kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 19% | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 800ns | |
| 传播延迟 tpHL | 800ns | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 16mA | |
| 耗散功率(Pd) | 100mW | |
| 正向压降(Vf) | 1.33V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
