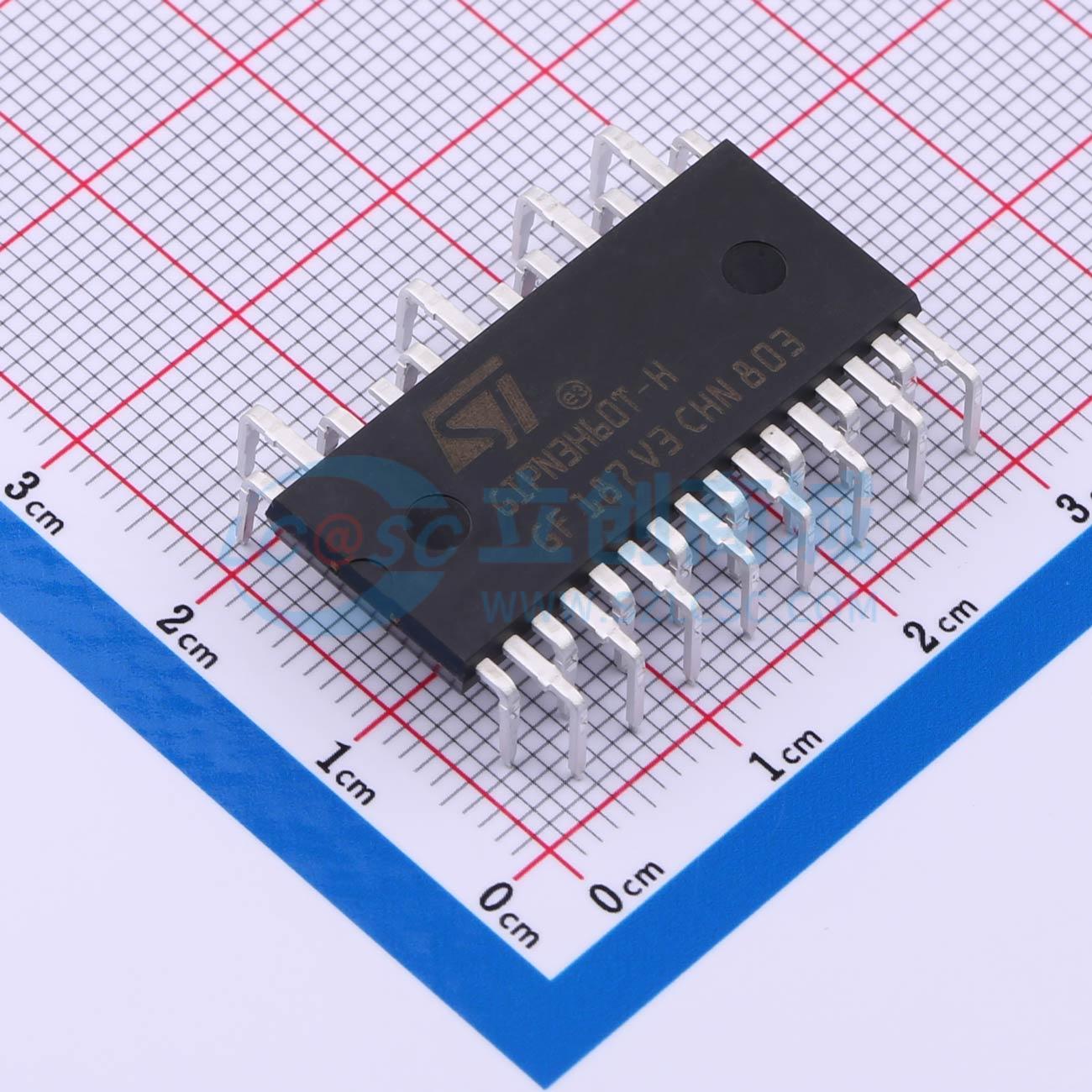

温馨提醒：图片仅供参考，商品以实物为准
STGIPN3H60T-H
SLLIMM-nano IPM 3A 600V 3相逆变器桥IGBT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SLLIMM-nano小型低损耗智能模块IPM，3 A、600 V 3相IGBT逆变器桥
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGIPN3H60T-H
- 商品编号
- C2965417
- 商品封装
- DIP-26
- 包装方式
- 管装
- 商品毛重
- 8.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 3A | |
| 工作电压 | 13.5V~18V | |
| 高侧偏置电压(Vbs) | 13V~18V | |
| 开关频率 | 25kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1000Vrms | |
| 耗散功率(Pd) | 9.7W | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 29.15mm | |
| 宽度 | 12.45mm | |
| 功能特性 | 过流保护；欠压锁定带迟滞；热保护；带使能 |
商品概述
SLLIMM-nano（小型低损耗智能模制模块）提供紧凑、高性能的交流电机驱动，设计简单坚固。它由六个IGBT和三个半桥HVIC组成，用于栅极驱动，具有低电磁干扰（EMI）特性，开关速度经过优化。封装在热性能和紧凑性方面进行了优化，适用于内置电机应用或其他装配空间有限的低功率应用。该IPM包含一个完全未使用的运算放大器和一个比较器，可用于设计快速高效的保护电路。
商品特性
- 3A、600V三相IGBT逆变器桥，包含栅极驱动控制IC和续流二极管
- 低电磁干扰优化
- VCE(sat)负温度系数
- 3.3V、5V、15V CMOS/TTL输入比较器，带滞回和下拉/上拉电阻
- 欠压锁定
- 内部自举二极管
- 互锁功能
- 关断功能
- 过温过流故障保护比较器
- 高级电流检测运放
- 优化的引脚布局
- NTC温度控制（UL1434 CA2和4）
应用领域
- 三相电机驱动逆变器
- 洗碗机
- 冰箱压缩机
- 空调风扇
- 排水和循环泵
