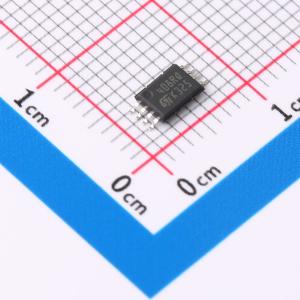

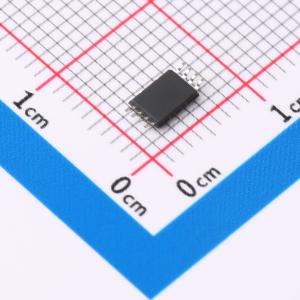

温馨提醒：图片仅供参考，商品以实物为准
M24C08-DRDW3TP/K
支持 1 MHz 时钟的汽车级 8 Kbit 串行 I2C 总线 EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级8 Kbit串行I2C总线EEPROM
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24C08-DRDW3TP/K
- 商品编号
- C2965398
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 8Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 4ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；噪声抑制功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 20uA | |
| 读取访问时间(tA) | 450ns；900ns |
商品概述
M24C08-A125是8-Kbit串行EEPROM汽车级器件，工作温度高达125℃，符合AEC-Q100等级1的可靠性标准。该器件通过简单的串行I²C兼容接口访问，最高速率1MHz。内存阵列基于真EEPROM技术，为字节可修改的内存（1024×8位），组织为64页16字节，内置错误校正码逻辑以显著提升数据完整性。该器件提供额外的识别页（16字节），可读取设备标识，也可存储敏感应用参数，之后可永久锁定为只读模式。
商品特性
- 兼容所有I²C总线模式（1MHz、400kHz、100kHz）
- 内存阵列：8Kbits（1024字节）EEPROM，页大小16字节，额外可写锁定页（识别页）
- 扩展温度和电压范围：-40℃至125℃，1.7V至5.5V
- 施密特触发器输入用于噪声过滤
- 短写入周期时间：字节写入4ms内，页写入4ms内
- 写入周期耐久性：25℃时4百万次，85℃时1.2百万次，125℃时600k次
- 数据保留：125℃时50年，25℃时100年
- ESD保护（人体模型）：4000V
- 封装：RoHS兼容且无卤素（ECOPACK2®）；TSSOP8（DW）宽度169 mil，SO8（MN）宽度150 mil，WFDFPN8（MF）尺寸2×3mm
