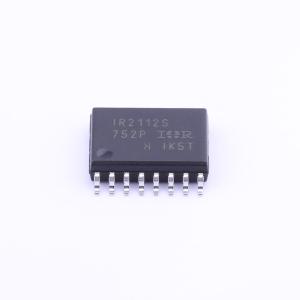

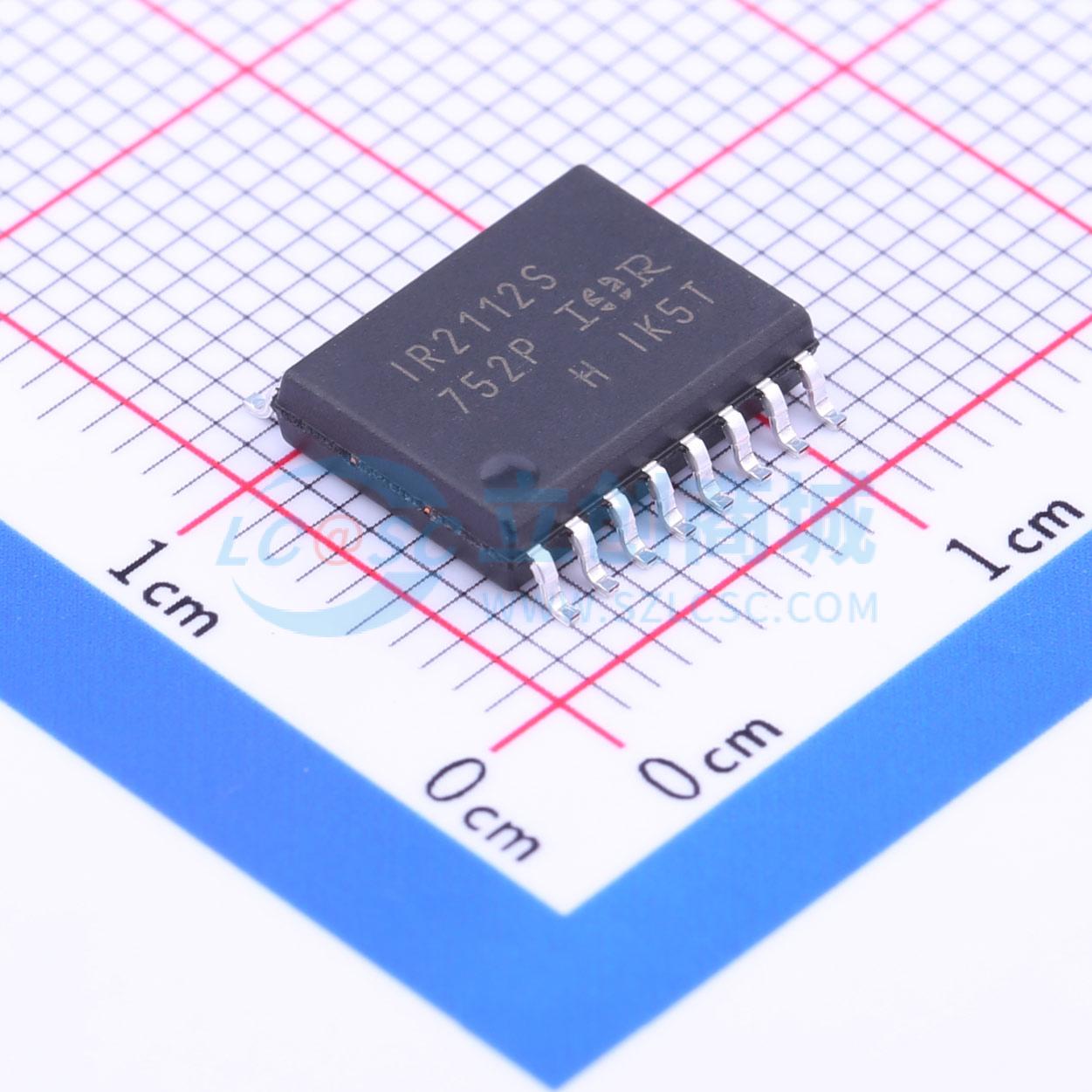

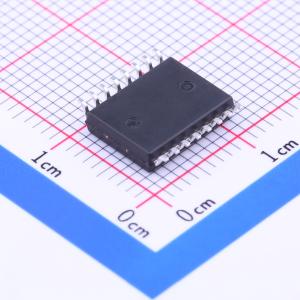

IR2112SPBF
IR2112SPBF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 600V，高低侧驱动IC，门驱动供应电压范围：10V to 20V
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR2112SPBF
- 商品编号
- C2972
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 1.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET；IGBT | |
| 灌电流(IOL) | 420mA | |
| 拉电流(IOH) | 200mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 80ns | |
| 下降时间(tf) | 40ns | |
| 传播延迟 tpLH | 125ns | |
| 传播延迟 tpHL | 105ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 专为自举操作设计的浮动通道
- 支持高达+600V的工作电压
- 耐负瞬态电压，dV/dt免疫
- 栅极驱动电源范围10至20V
- 双通道欠压锁定
- 兼容3.3V逻辑，独立逻辑电源范围3.3V至20V，逻辑和电源地±5V偏移
- 带下拉电阻的CMOS施密特触发输入
- 周期性边沿触发关断逻辑
- 双通道匹配传播延迟
- 输出与输入同相
