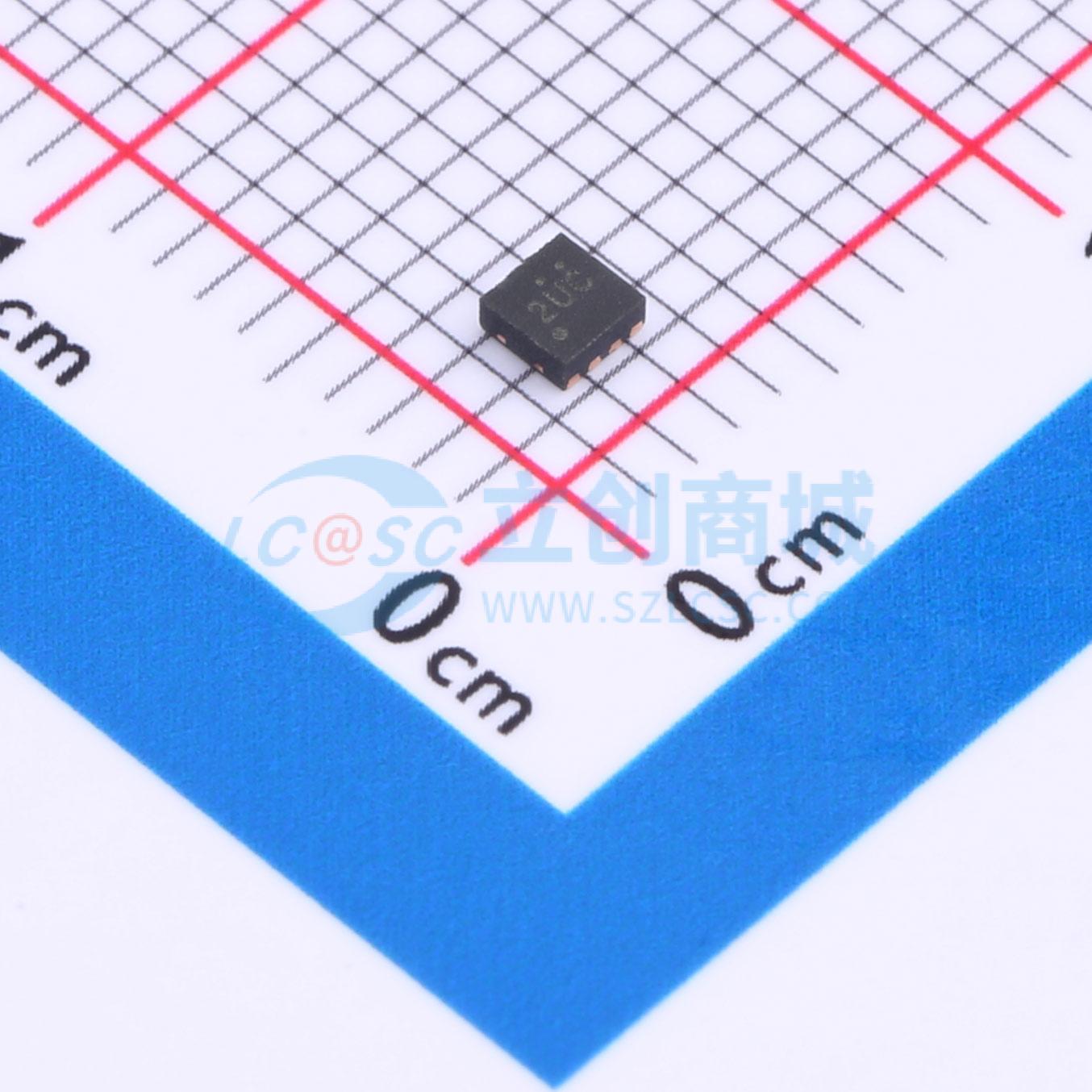

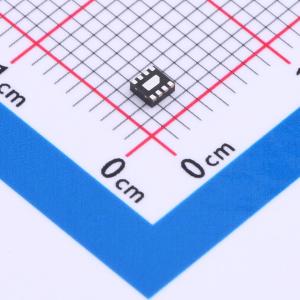

RT5797ALGQW

3A, 1MHz, 6V CMCOT 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT5797A 是一款高效的同步降压DC-DC转换器,其输入电压范围为2.7V至6V,可提供0.6V至3.4V的可调输出电压,最大输出电流为3A。内部同步低导通电阻功率开关提高了效率并消除了对外部肖特基二极管的需求。采用恒定导通时间控制环设计,优化了瞬态响应和环路稳定性。
品牌名称: RICHTEK(立锜)
商品型号: RT5797ALGQW
商品编号: C2962578
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

RT5797A是一款高效同步降压DC-DC转换器。其输入电压范围为2.7V至6V，可提供0.6V至3.4V的可调稳压输出电压，同时输出电流最高可达3A。内部同步低导通电阻功率开关可提高效率，无需外部肖特基二极管。采用内部补偿的电流模式恒定导通时间（CMCOT）操作，可在广泛的负载和输出电容范围内优化瞬态响应。RT5797A提供WDFN-8L 2x2和WDFN-8SL 2x2封装。

商品特性

效率高达95%
导通电阻：高端100mΩ / 低端70mΩ
输入电压范围2.7V至6V
25℃时参考电压0.6V，精度±1%
CMCOT™控制环路设计，实现最佳瞬态响应，搭配低ESR（MLCC）输出电容时环路稳定性强
软启动时间1.2ms
轻载时节能

应用领域

机顶盒、电缆调制解调器和xDSL平台
液晶电视电源和计量平台
通用负载点（POL）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	600mV~3.4V
	输出电流	3A
	开关频率	800kHz~1.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	22uA
	开关管(内置/外置)	内置
	输出类型	可调
