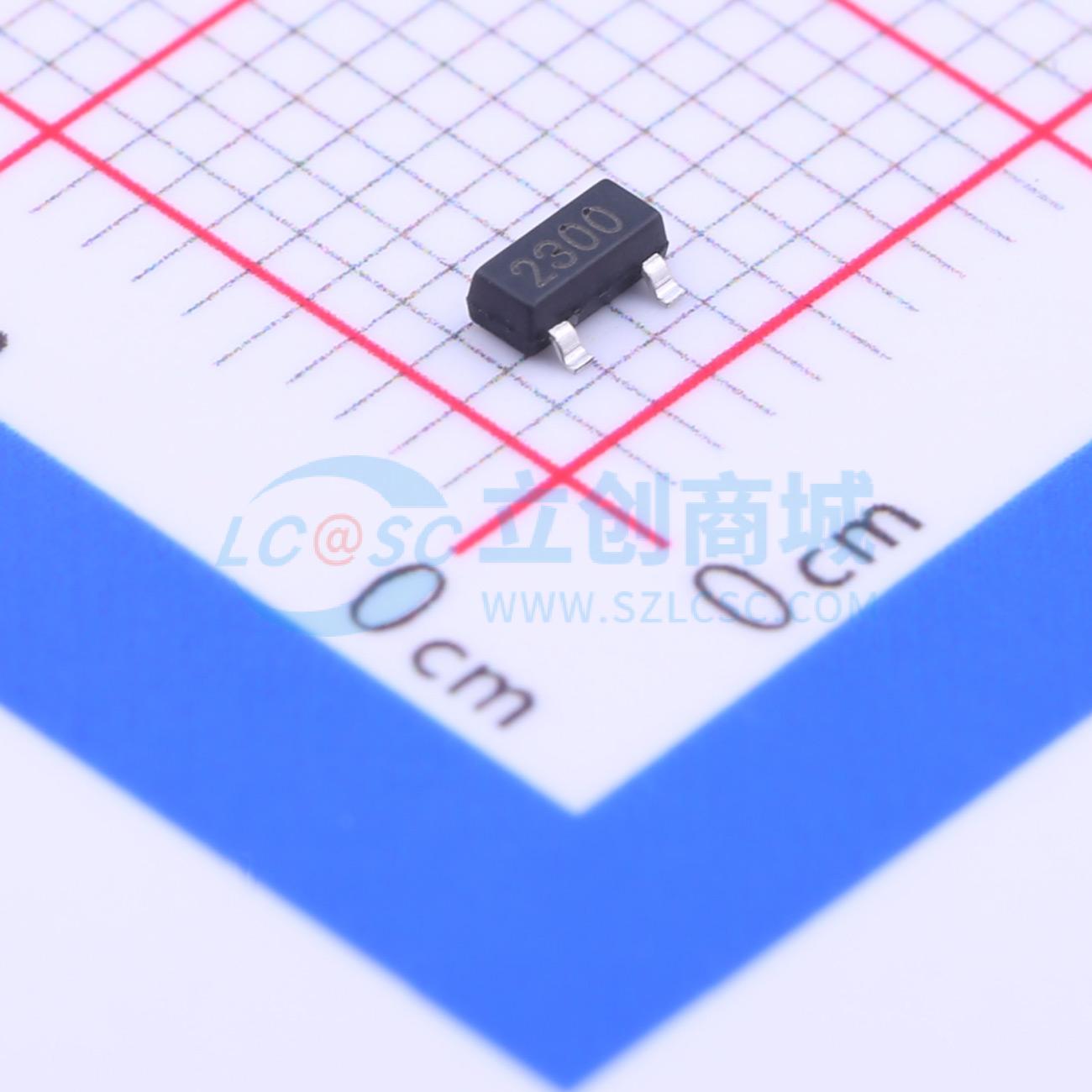

温馨提醒：图片仅供参考，商品以实物为准
AP2300
1个N沟道 耐压:20V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2300采用沟槽处理技术设计，可实现极低的导通电阻，具备快速开关速度和更高的传输效率。这些特性相结合，使该设计成为适用于各种DC-DC应用的高效可靠器件。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP2300
- 商品编号
- C360338
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 35mΩ@2.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC | |
| 输入电容(Ciss) | 630pF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 150pF |
商品概述
2300采用沟槽加工技术设计，实现极低的导通电阻，具备快速开关速度和更高的传输效率。这些特性相结合，使该设计成为适用于各种DC-DC应用的高效可靠器件。
商品特性
- 当VGS = 2.5V时，Ron（典型值） = 25mΩ
- 当VGS = 4.5V时，Ron（典型值） = 21mΩ
- 低导通电阻
- 工作温度150°C
- 快速开关
- 无铅，符合RoHS标准
应用领域
- 电池保护-负载开关-电源管理
