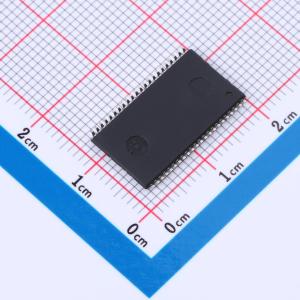

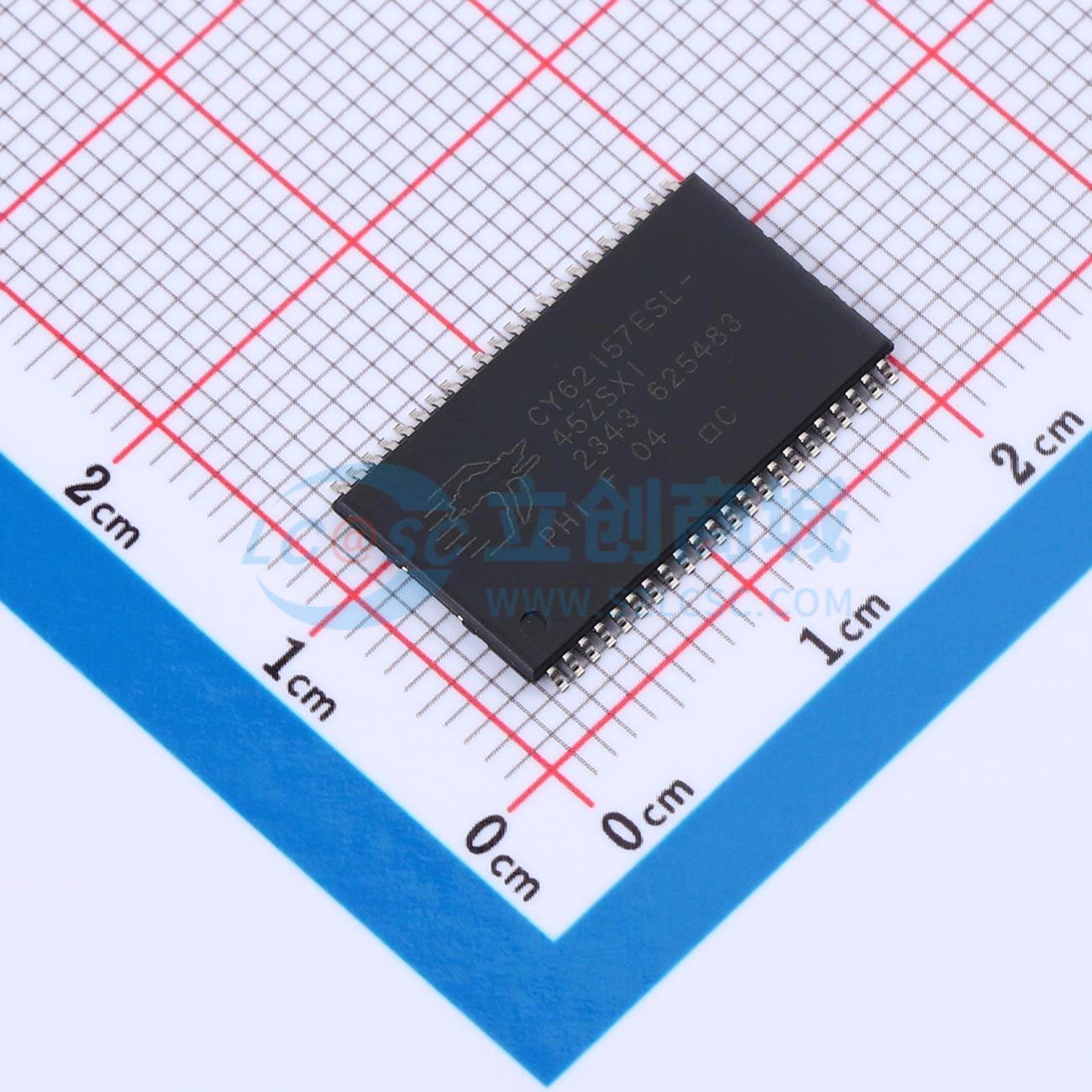

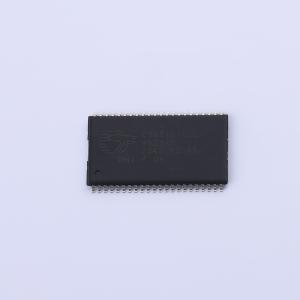

CY62157ESL-45ZSXI

CY62157ESL是一款高性能CMOS静态随机存取存储器，组织形式为512K字×16位。该器件采用先进电路设计，可提供超低工作电流，非常适合在便携式应用中延长电池续航时间。该器件还具有自动掉电功能，当地址不切换时可显著降低功耗。当器件被取消选择（CE为高电平，或BHE和BLE均为高电平）时，进入待机模式。当器件被取消选择（CE为高电平）、输出被禁用（OE为高电平）、字节高位使能和字节低位使能均被禁用（BHE、BLE为高电平），或在进行有效写入操作（CE为低电平且WE为低电平）时，输入或输出引脚（I/O₀至I/O₁₅）处于高阻态。要向器件写入数据，需将片选（CE）和写使能（WE）输入置为低电平。若字节低位使能（BLE）为低电平，则来自I/O引脚（I/O₀至I/O₇）的数据将写入地址引脚（A₀至A₁₈）指定的位置。若字节高位使能（BHE）为低电平，则来自I/O引脚（I/O₈至I/O₁₅）的数据将写入地址引脚（A₀至A₁₈）指定的位置。要从器件读取数据，需将片选（CE）和输出使能（OE）置为低电平，同时将写使能（WE）置为高电平。若字节低位使能（BLE）为低电平，则地址引脚指定的存储位置的数据将出现在I/O₀至I/O₇上。若字节高位使能（BHE）为低电平，则存储数据将出现在I/O₈至I/O₁₅上。有关读写模式的完整描述，请参阅第11页的真值表。CY62157ESL器件适用于与具有TTL输入电平的处理器接口，不适用于需要CMOS输入电平的处理器。更多详情和建议替代方案请参阅第4页的电气特性。

• 极高速度：45 ns
• 宽电压范围：2.2 V 至 3.6 V 和 4.5 V 至 5.5 V
• 超低待机功耗
• 典型待机电流：2 μA
• 最大待机电流：8 μA
• 超低工作功耗
• 典型工作电流：1.8 mA（在 f = 1 MHz 时）
• 易于通过 CE 和 OE 功能进行存储器扩展
• 取消选择时自动断电
• 提供无铅 44 引脚薄型小外形封装（TSOP）II 封装
