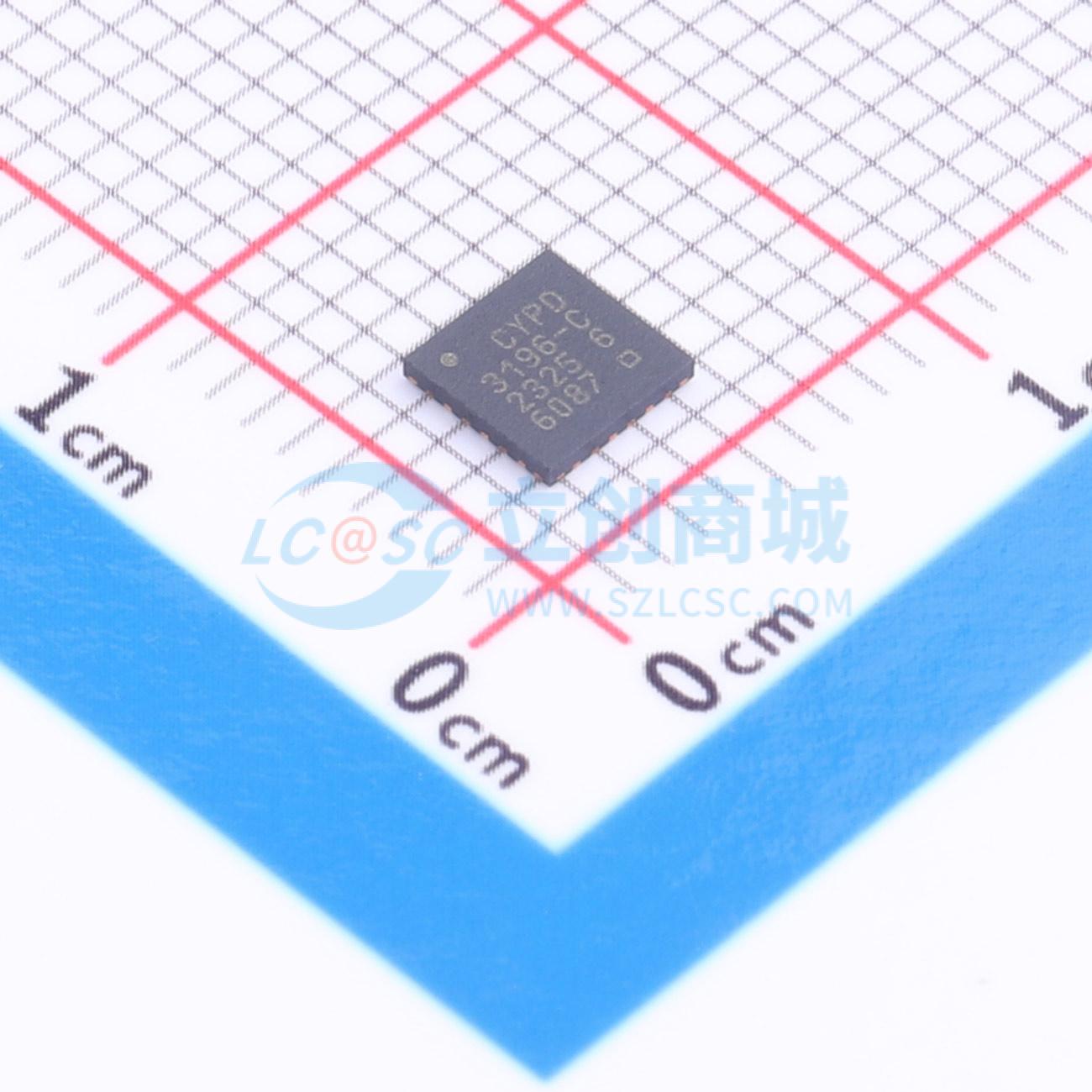

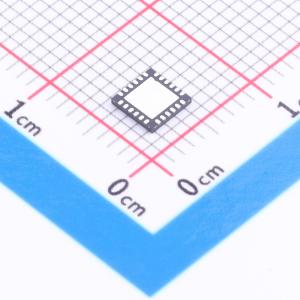

CYPD3196-24LDXS

EZ-PD CYPD319X 器件是高度集成的 USB Type-C 端口控制器，符合最新的 USB Type-C 和电力传输 (PD) 标准，适用于汽车充电器应用，如后座充电器、信息娱乐主机充电器和后座娱乐系统充电器。在此类应用中，CYPD319X 器件提供了额外的功能和物料清单 (BOM) 集成优势。CYPD319X 采用专有 M0S8 技术，配备 32 位 Arm Cortex-M0 处理器、64 KB 闪存、完整的 Type-C USB-PD 收发器、Type-C 端口所需的所有端接电阻、用于电压 (VBUS) 调节的集成反馈控制电路以及系统级 ESD 保护。它们采用 24 引脚 QFN 可焊侧翼封装。包含具有模拟和数字外设的完全可编程 MCU，可实现自定义系统管理功能，如功率调节、负载共享和温度监测。

• 支持包括可编程电源模式的 USB PD3.0 1.1 版本
• 可配置电阻 Rp 和 Rd
• 支持一个 USB Type-C 端口和一个 Type-A 端口
• 支持 QC 4.0、苹果 2.4A 充电、AFC、BC 1.2
• 在 DP/DM 线上集成所有所需端接
• 集成用于 VBUS 控制的并联稳压器功能
• 恒流或恒压模式
• 支持用于恒流控制的电流感应
• VBUS 到 CC 短路保护
• 片上 VBUS、过压保护 (OVP)、过流保护 (OCP)、欠压保护 (UVP) 和短路保护 (SCP)
• 通过集成 ADC 电路和内部温度传感器支持一次性可编程 (OTP)
• Arm Cortex-M0 CPU
• 64 KB 闪存
• 8 KB SRAM
• 集成振荡器，无需外部时钟
• 3.0 至 24.5 V 工作电压（耐受 30 V）
• 在 CC、VBUS_C_MON_DISCHARGE、DP0、DM0、P2.2 和 P2.3 引脚上
• 基于 IEC61000-4-2 4C 级别的 ±8 kV 接触放电和 ±15 kV 空气间隙放电
• 24 引脚 QFN 可焊侧翼封装，符合 AEC-Q100 标准
• 支持 -40 ℃ 至 +105 ℃ 的汽车温度范围

• 后座充电器
• 信息娱乐主机充电器
• 后座娱乐系统充电器
