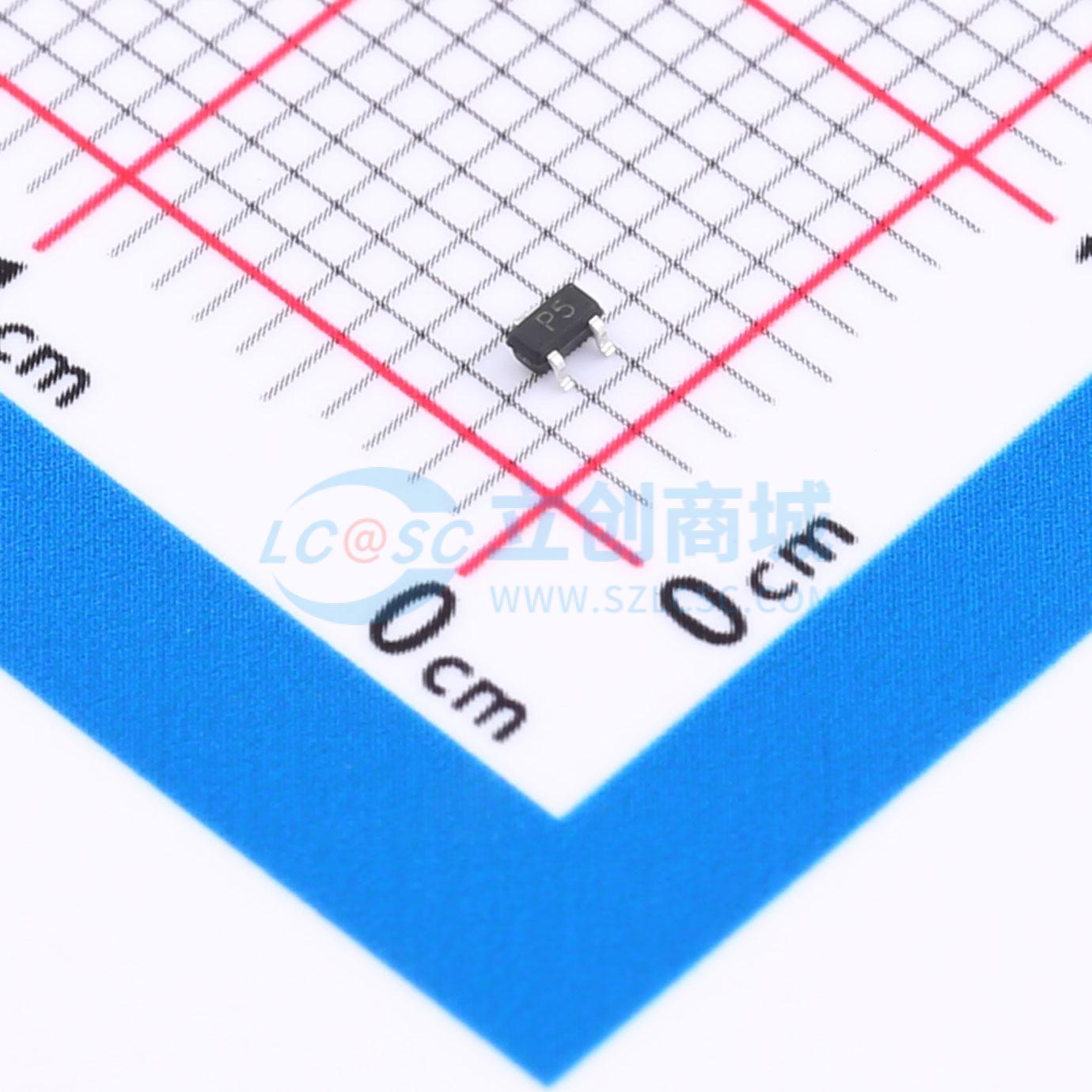

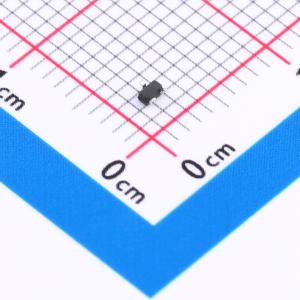

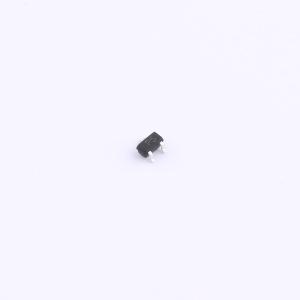

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0502B
单向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RCLAMP0502B是一款超低电容TVS阵列，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感高速数据线的理想解决方案。RCLAMP0502B电容极低，典型值为0.3pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±15kV，接触放电±8kV。该器件采用3引脚无铅SOT - 523封装。小尺寸、低电容和高水平ESD保护的特性使其非常适合用于HDMI、MDDI、天线电路、USB 2.0。
- 品牌名称
- DOWO(东沃)
- 商品型号
- RCLAMP0502B
- 商品编号
- C2943881
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 70W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
RCLAMP0502B是一款超低电容TVS阵列，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感高速数据线的理想解决方案。RCLAMP0502B电容极低，典型值为0.3pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±15kV，接触放电±8kV。该器件采用3引脚无铅SOT - 523封装。小尺寸、低电容和高水平ESD保护的特性使其非常适合用于HDMI、MDDI、天线电路、USB 2.0。
商品特性
- 超低电容：典型值0.3pF（I/O到I/O）
- 超低泄漏：纳安级
- 低工作电压：5V
- 低钳位电压
- 最多保护2条数据线
- 封装：SOT - 523
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±15kV 接触放电：±8kV
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- IEC61000 - 4 - 5（雷击）4A（8/20μs）
- 符合RoHS标准
应用领域
- 智能手机
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口（DVI）
- PCI Express和串行SATA端口
