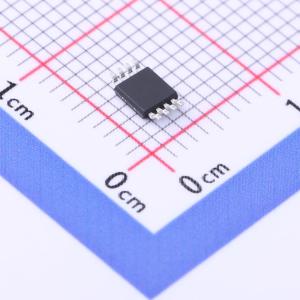

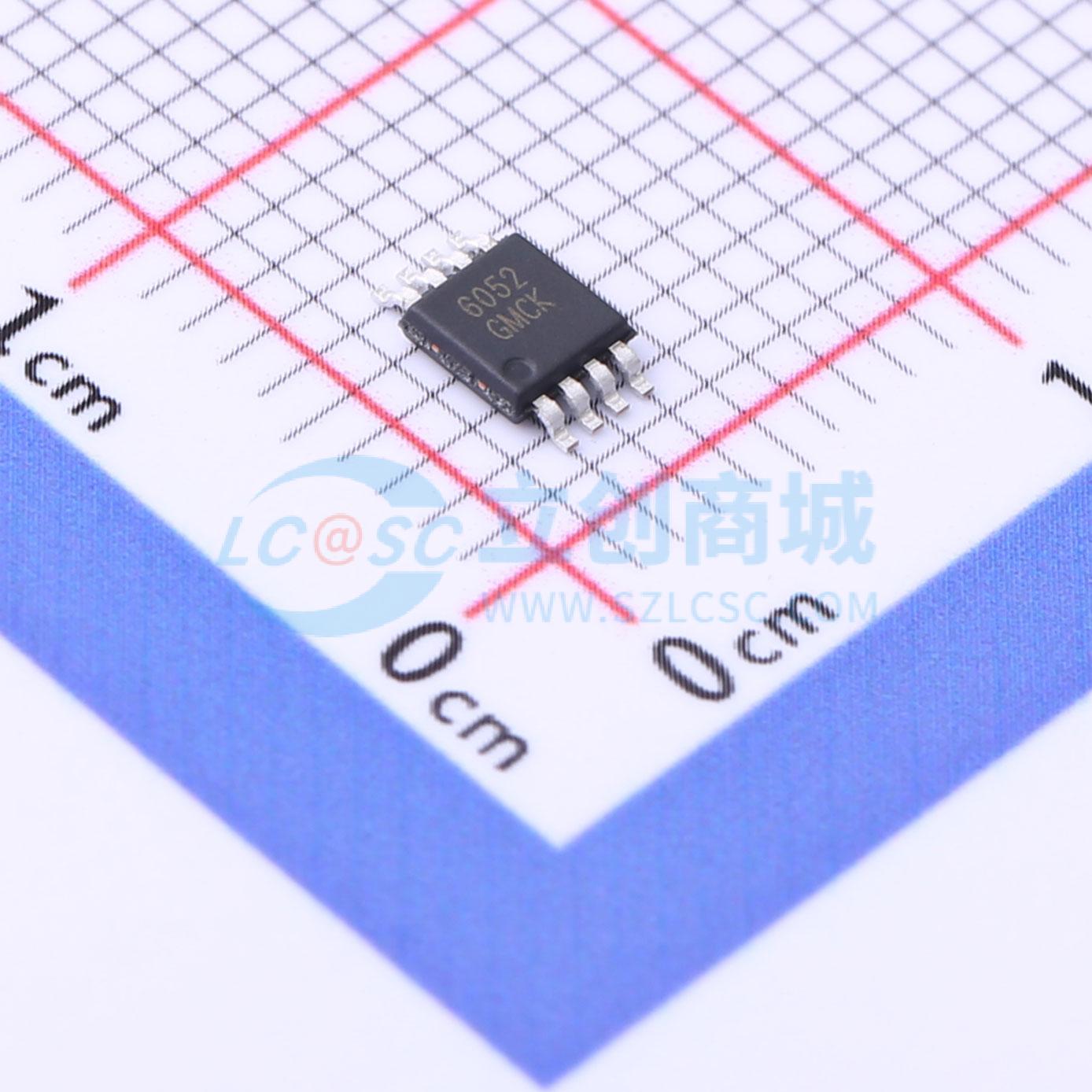

WS726052M-8/TR

高精度、低噪声运算放大器

SMT扩展库PCB免费打样

描述: WS726052 是一款双路高输出驱动 CMOS 运算放大器，其峰值输出电流为 350mA，采用 2.5V 至 5.5V 单电源供电时具备轨到轨输出能力。该放大器的压摆率高达 6V/μs，增益带宽积（GBP）为 11.5MHz。WS726052 能够驱动典型的耳机负载（32Ω），还可在无线手持设备应用中为射频功率放大器提供偏置
品牌名称: WILLSEMI(韦尔)
商品型号: WS726052M-8/TR
商品编号: C2943884
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.085克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	轨到轨输出
	增益带宽积(GBP)	11.5MHz
	输入失调电压(Vos)	5uV
	压摆率(SR)	6V/us
	输入失调电流(Ios)	-

商品概述

WS726052 是一款双路高输出驱动 CMOS 运算放大器，其峰值输出电流为 350mA，采用 2.5V 至 5.5V 单电源供电时具备轨到轨输出能力。该放大器的压摆率高达 6V/μs，增益带宽积 (GBP) 为 11.5MHz。WS726052 可驱动典型的耳机负载（32Ω），还能在无线手机应用中为 RF 功率放大器提供偏置。 WS726052 有采用 MSOP-8L 封装的 MSL 3 级产品和采用 DFN2x2-8 封装的 MSL 2 级产品。标准产品无铅且无卤素。

商品特性

350mA 输出驱动能力
低输入失调电压：5μV（最大值）
低噪声：1kHz 时为 40nV/√Hz
300mA 电流限制
过温保护
电源电压范围：2.5V 至 5.5V
电源电流：每放大器 0.95mA（典型值）
增益带宽积：11.5MHz
高压摆率：6V/μs
电压增益（RL = 2kΩ）：140dB
电源抑制比：135dB
输入过驱动时无相位反转，容性负载至 780pF 时单位增益稳定

应用领域

RF 功率放大器偏置控制
便携式/电池供电音频应用
便携式耳机扬声器驱动（32Ω）
免提车载音频电话（套件）
笔记本电脑/笔记本计算机/TFT 面板
机顶盒
数模转换器缓冲器
变压器/线路驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	噪声密度(eN)	40nV/√Hz@1kHz
	共模抑制比(CMRR)	135dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	827uA
	输出电流	342mA
	工作温度	-40℃~+125℃
	单电源	2.5V~5.5V
