PCMD3140IRTER

PDM 输入至 TDM 或 I2S 输出转换器性能：

• 127dB 动态范围 (DR)，带高性能 5 阶 PDM 输入
• 117dB 动态范围 (DR)，带高性能 4 阶 PDM 输入 通道相加模式，DR 性能，带高性能 4 阶 PDM 输入：
• 120dB，2 通道相加 可编程 PDM 时钟输出：
• 768kHz 至 6.144MHz 可编程输出采样率 (fS)：
• 8kHz 至 768kHz 可编程通道设置：
• 数字音量控制：–100dB 至 27dB
• 增益校准：0.1dB 分辨率
• 相位校准：163ns 分辨率 麦克风偏置或电源电压生成话音激活检测 (VAD) 低延迟信号处理滤波器选择可编程 HPF 和双二阶数字滤波器 I2C 控制 集成高性能音频 PLL 自动时钟分频器设置配置音频串行数据接口：
• 格式：TDM、I2S 或左平衡 (LJ)
• 字长：16 位、20 位、24 位或 32 位
• 主/从接口 单电源运行：3.3V 或 1.8V I/O 电源运行：3.3V 或 1.8V 1.8V 电源电压下的功耗：
• 16kHz 采样率下为 2.8mW/通道
• 48kHz 采样率下为 3.6mW/通道

PCMD3140 是一款高性能脉冲密度调制 (PDM) 输入至时分多路复用 (TDM) 或 I2S 输出转换器，最多可支持对 PDM 麦克风输入的四个数字通道进行同步采样。该器件集成了可编程数字音量控制、麦克风偏置电压、锁相环 (PLL)、可编程高通滤波器 (HPF)、双二阶滤波器、低延迟滤波器模式，并可实现高达 768kHz 的输出采样率。该器件支持时分多路复用 (TDM)、I2S 或左平衡 (LJ) 音频格式，并可通过 I²C 接口进行控制。此外，PCMD3140 还支持主从模式选择，从而实现音频总线接口操作。这些集成的高性能特性，以及采用 3.3V 或 1.8V 单电源供电的功能，使该器件非常适用于远场麦克风录音应用中空间受限的音频系统。

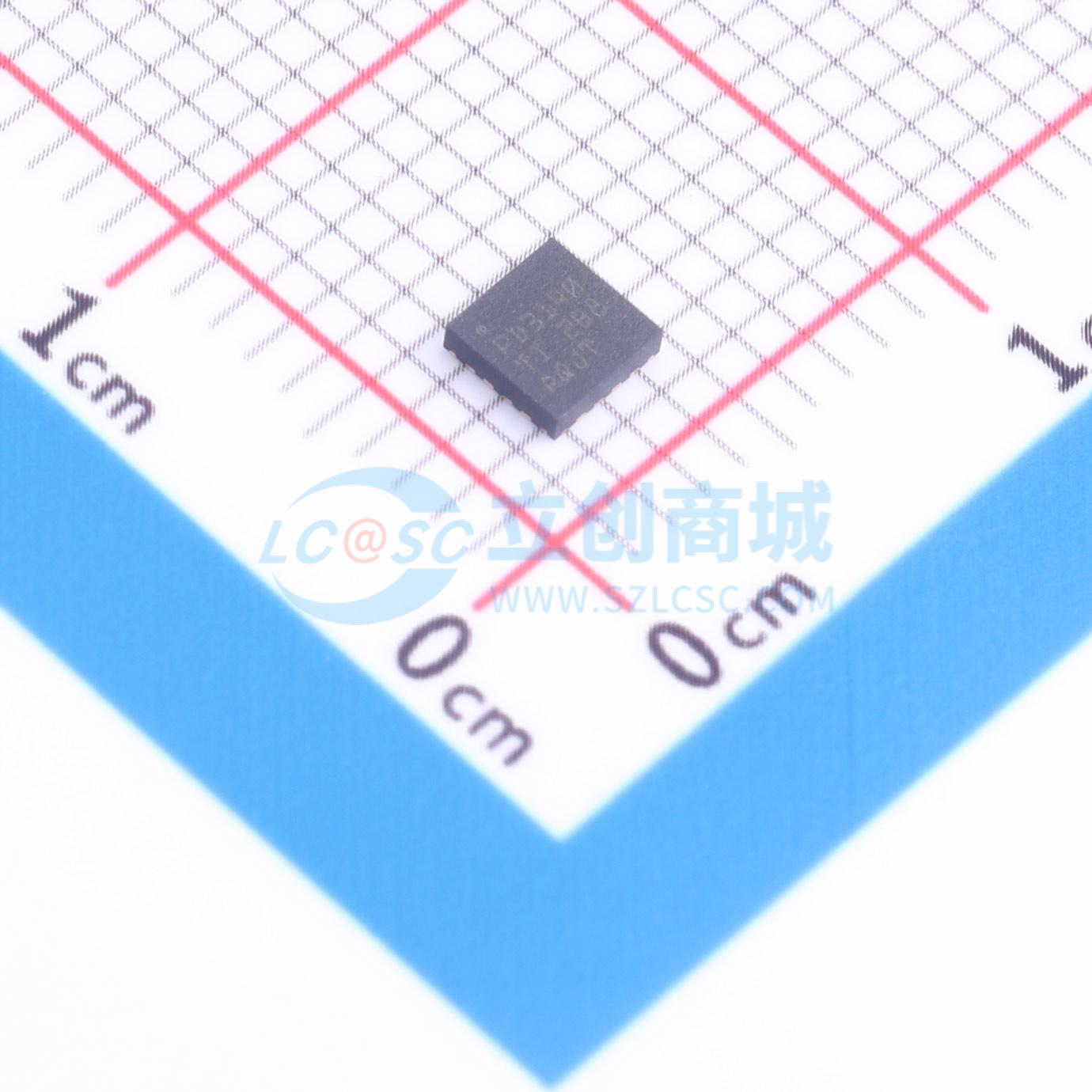

PCMD3140 的额定工作温度范围为 –40°C 至 +125°C ，并且采用 20 引脚 WQFN 封装。

• 4 通道 PDM 麦克风同步转换

• 可视门铃
• 智能扬声器
• 楼宇安全网关
• IP 网络摄像头
• GPS 个人导航设备
• 视频会议系统
