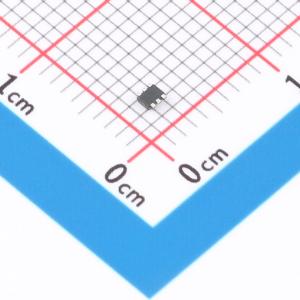

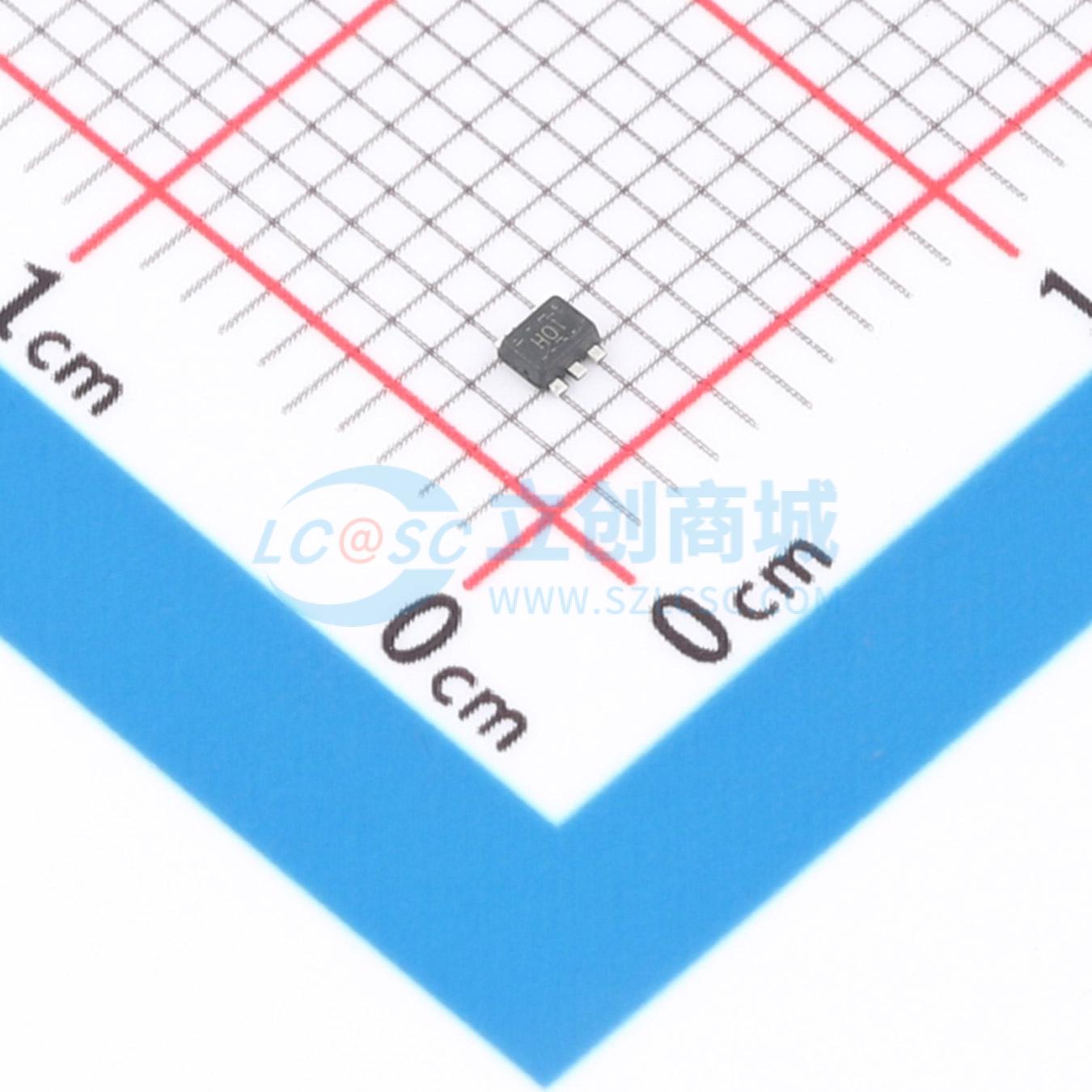

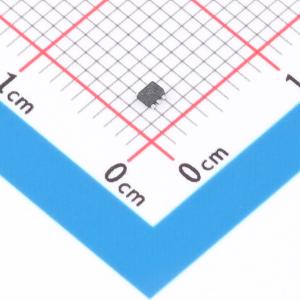

温馨提醒：图片仅供参考，商品以实物为准

TPS62A01AQDRLRQ1

2.5-V至5.5-V、1-A汽车降压转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS62A01AQDRLRQ1
商品编号: C31539758
商品封装: SOT-563
包装方式: 袋装
商品毛重: 0.84克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	23uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；过流保护；输出放电；工作状态指示；打嗝限流

商品概述

TPS62A01x-Q1系列器件是同步降压DC-DC转换器，针对高效率和紧凑设计尺寸进行了优化。该器件集成了可提供最高1A输出电流的开关。在中重载条件下，器件以2.4MHz开关频率工作在脉冲宽度调制（PWM）模式。在轻载条件下，器件自动进入省电模式（PSM），以在整个负载电流范围内保持高效率。关断状态下，电流消耗也保持最低水平。该器件系列的TPS62A01A-Q1变体在整个负载电流范围内工作在强制PWM模式。TPS62A01x-Q1器件可通过外部电阻分压器提供可调输出电压。内置软启动电路限制启动过程中的浪涌电流。内置过流保护、热关断保护和电源好等其他功能。器件采用SOT-563封装。TPS62A01x-Q1是一款高效率同步降压转换器，器件采用具有峰值电流控制方案的自适应关断时间工作。在中等到重载电流条件下，器件通常工作在2.4MHz频率的脉冲宽度调制（PWM）模式。基于VIN/VOUT比，简单电路设置低侧MOSFET所需的关断时间，使开关频率相对恒定，不受输入电压、输出电压和负载电流变化的影响。器件可通过进入100%占空比模式实现低输入输出压差，在该模式下，高侧MOSFET开关持续导通。器件自动进入省电模式以提升轻载效率，轻载时开关频率降低，最小化电流消耗。

商品特性

输入电压范围2.5V 至 5.5V
符合AEC-Q100认证，适用于汽车应用
器件温度等级1:-40℃ 至 +125℃ TA
输出电压可调范围0.6V 至 VIN
内置100mΩ和67mΩ导通电阻的开关
静态电流小于25μA
-40℃ 至 150℃范围内反馈精度1.5%
支持100%占空比工作模式
开关频率为2.4MHz
提供省电模式或PWM选项
带有电源好输出引脚
带有短路保护（HICCUP）
内置软启动
有源输出放电
热关断保护
提供1.60mm × 1.60mm SOT563封装

应用领域

前置摄像头
环视系统ECU
汽车仪表盘显示

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	1A
	开关频率	2.4MHz
	工作温度	-40℃~+150℃
