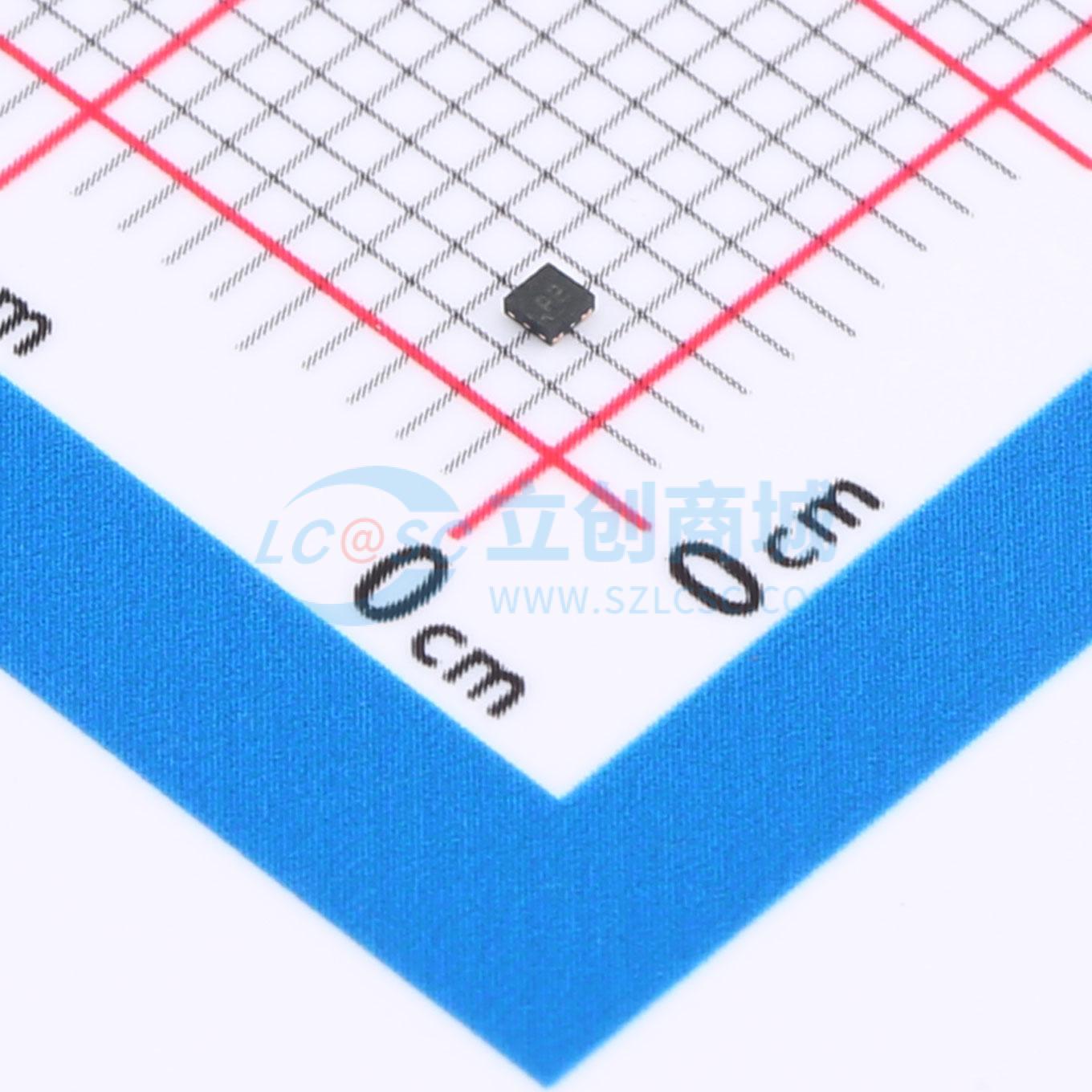

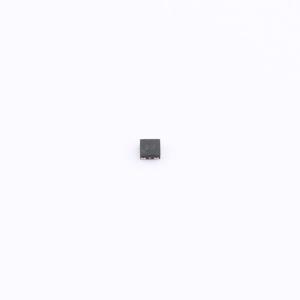

温馨提醒：图片仅供参考，商品以实物为准

TLV77328PDQNR

300mA小尺寸高PSRR低压差稳压器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TLV77328PDQNR
商品编号: C31544229
商品封装: X2SON-4
包装方式: 编带
商品毛重: 0.0698克(g)

商品参数

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	功能特性	使能控制；短路保护；过流保护；输出放电；内置软启动；热关断；输入欠压保护
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1

商品概述

TLV773 是一款小型低压差（LDO）线性稳压器，可输出300mA的输出电流。该LDO可提供具有高PSRR性能，以及满足多种电路要求的负载和线性瞬态性能。TLV773的输入电压范围为1.4V 至 5.5V，输出电压范围为0.6V 至 3.3V，这种灵活性使得该器件可适用于多种应用。TLV773内置软启动电路，可避免过大的涌入电流，从而将启动过程中的输入电压压降降至最低。有源下拉电路可在LDO禁用时快速放电输出，并提供已知的启动状态。EN输入允许外部逻辑信号使能或禁用稳压输出。该LDO使用小型陶瓷电容即可稳定工作，可实现整体较小的封装尺寸。工作结温范围为-40℃ 至 +125℃。该LDO提供标准SOT-23 (DBV) 和1mm × 1mm X2SON (DQN)封装可选。

商品特性

高PSRR可达80dB
1kHz下PSRR为72dB
1MHz下PSRR为55dB
输入电压范围为1.4V 至 5.5V
固定输出电压范围为0.6V 至 3.3V
输出电压精度为2%
低压差:3.3V输出、DQN封装、300mA时压差为180mV
折返式电流限制
有源输出下拉电阻
提供多种封装:
1mm × 1mm 4引脚X2SON (DQN)封装
5引脚SOT-23 (DBV)封装

应用领域

智能手机
平板电脑
游戏机
笔记本电脑
流媒体播放器
机顶盒
摄像头模组

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	2.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	72dB@(1kHz)
	压差	180mV@(300mA)
