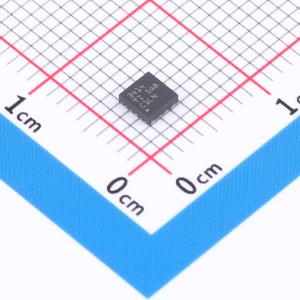

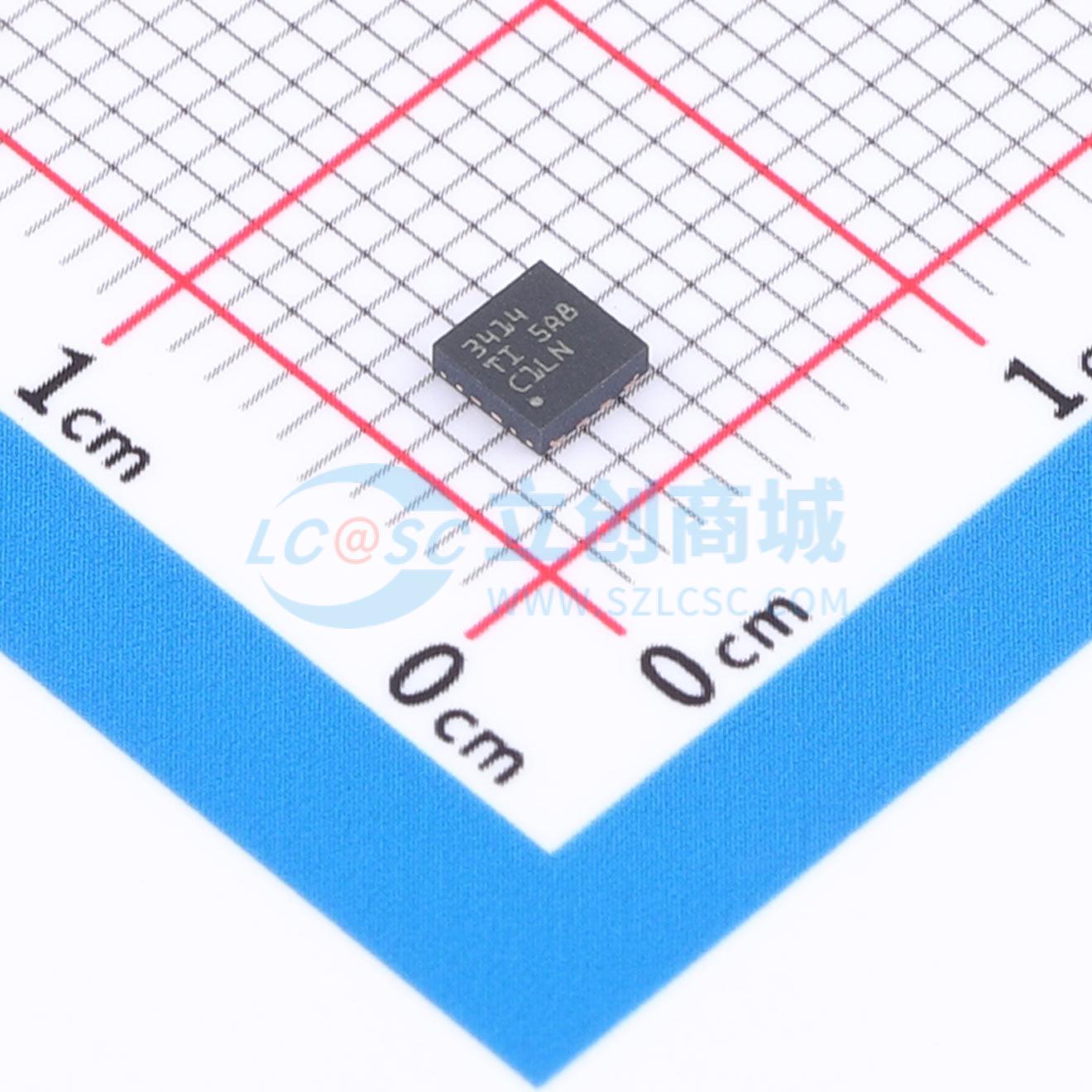

TCAN3414DRBR
具有待机模式和±58V总线关断的3.3V CAN FD收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CAN FD收发器与ISO 11898-2:2016高速CAN规范的物理层要求兼容。 该收发器具有经认证的电磁兼容性 (EMC) 操作，适用于高达5兆比特每秒 (Mbps) 的经典CAN和CAN FD网络。在更简单的网络中，这些设备可以实现高达8 Mbps的操作。TCAN3413通过V₁₀引脚包括内部逻辑电平转换，允许收发器I/O直接连接到1.8 V、2.5 V或3.3 V逻辑电平
- 品牌名称
- TI(德州仪器)
- 商品型号
- TCAN3414DRBR
- 商品编号
- C31542495
- 商品封装
- SON-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.144647克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 8Mbps | |
| 工作电压 | 3V~3.6V | |
| 工作电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 通道数 | 1 | |
| 静态电流 | 17uA | |
| 功能特性 | 唤醒功能；热插拔保护；欠压保护；热关断保护；ESD保护；TXD占优超时；低功耗模式；总线故障保护 |
商品概述
TCAN341x 是具有待机模式和 ±58V 总线关断的 3.3V CAN FD 收发器。
商品特性
- 3.3V 单电源工作
- 无需使用 5V 稳压器，从而节省 BOM 成本并减小 PCB 空间
- 在同构和异构网络中实现出色的 EMC 运行
- 符合 ISO 11898-2:2016 物理层标准要求
- 支持传统 CAN 和经优化的 CAN FD 性能（数据速率为 2、5 和 8Mbps）
- 具有较短的对称传播延迟时间，可增加时序裕量
- TCAN3413:I/O 电压范围支持 1.7V 至 3.6V
- 接收器共模输入电压:±30V
- 总线故障保护:±58V
- 总线引脚上提供 IEC ESD 保护:±10kV
- 欠压保护
- TXD 显性超时 (DTO)
- 热关断保护 (TSD)
- 正常工作模式
- 支持远程唤醒请求功能的低功耗待机模式
- 仅 TCAN3414 支持超低功耗关断模式
- 优化了未上电时的性能
- 未上电时总线和逻辑引脚为高阻抗（运行总线或应用上无负载）
- 支持热插拔:在总线和 RXD 输出上可实现上电和断电无干扰运行
- 提供小型 8 引脚 SOIC、SOT-23 和无引线 VSON-8 封装，提高了自动光学检测 (AOI) 能力
应用领域
- 工厂自动化
- 电网基础设施
- 工业运输
- 电机驱动器
