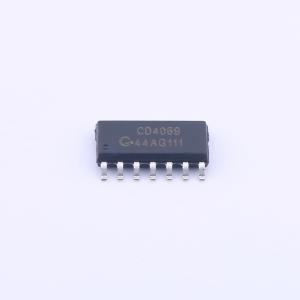

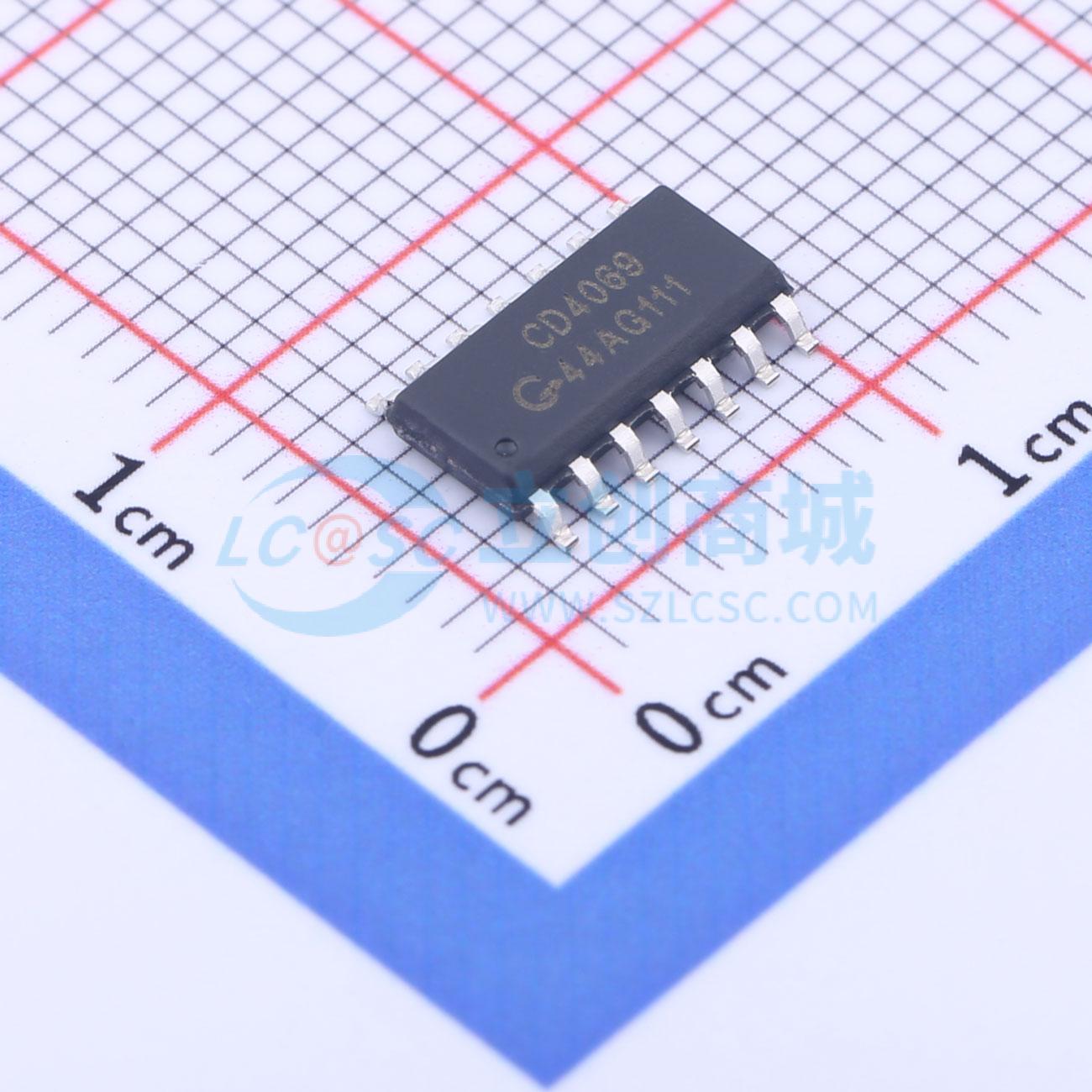

CD4069
六路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CD4069是常规的6路反相器，每一路反相器都是相对独立的。其正常工作时VDD接电源，VSS通常接地，VDD范围为3V~15V。没有使用的输入端必须接电源，地或者其他输入端。CD4069具有较宽的温度使用范围（-40°C~125°C）。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4069
- 商品编号
- C2943325
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.541克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 输入数 | - | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 4V~12.5V | |
| 输入低电平(VIL) | 1V~2.5V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 低电平范围(VOL) | 50mV；50mV；50mV | |
| 传播延迟(tpd) | 50ns@15V,50pF | |
| 系列 | 4000B系列 | |
| 工作温度 | -40℃~+125℃ |
