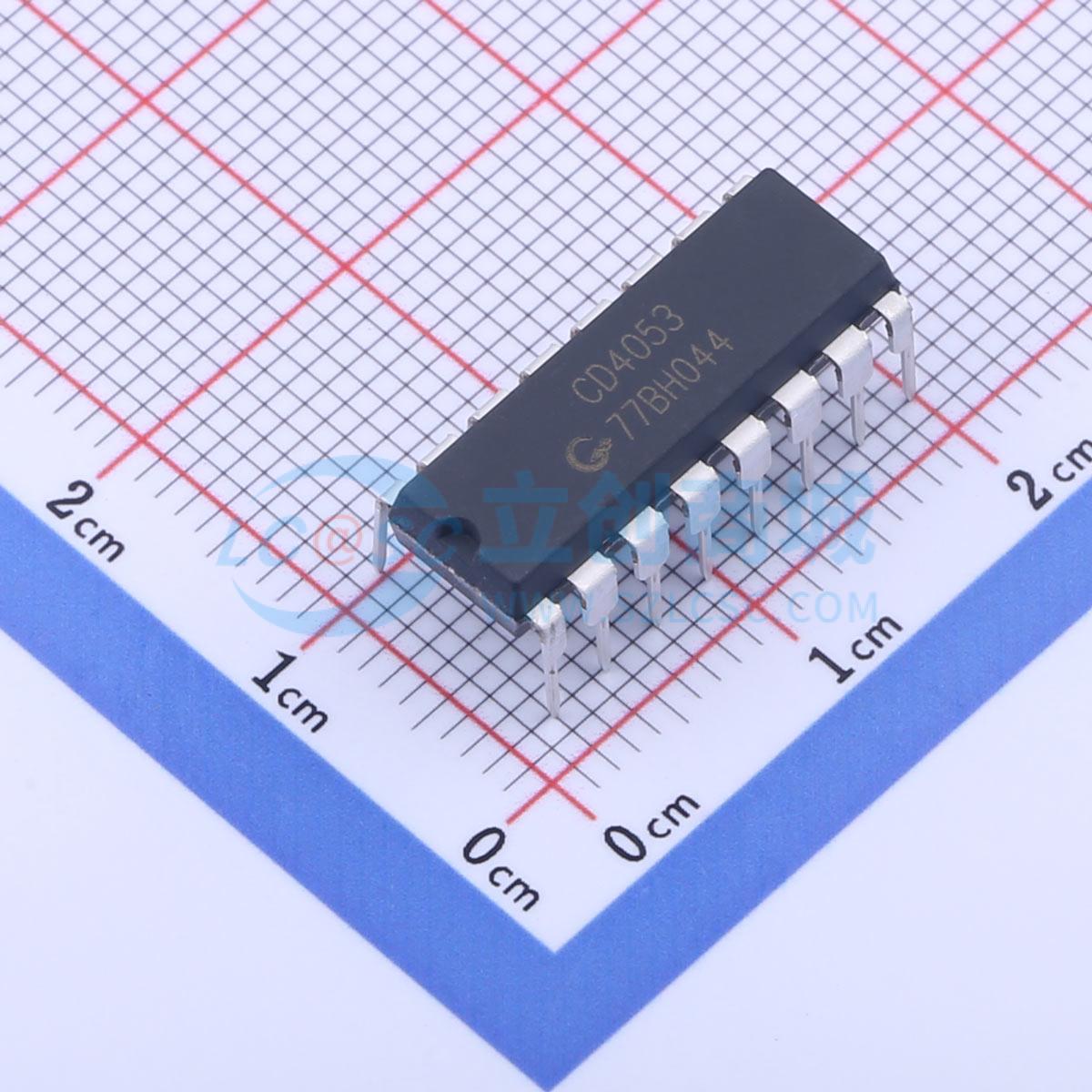

CD4053实物图

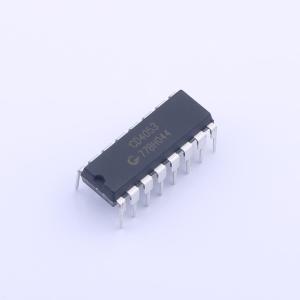

  • CD4053商品缩略图

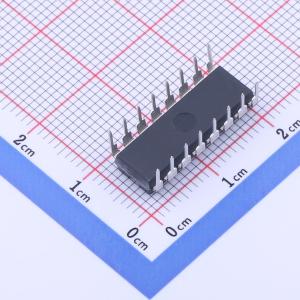

  • CD4053商品缩略图
  • CD4053商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD4053

三路二通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
电源电压: 3V~9V 工作温度: -40℃~+85℃ CD4053B 具有逻辑电平转换功能的 CMOS 三路 2 通道模拟多路复用器和多路信号分离器
商品型号
CD4053
商品编号
C2943322
商品封装
DIP-16​
包装方式
管装
商品毛重
2.24克(g)

商品参数

属性参数值
商品目录模拟开关/多路复用器
开关电路2:1
工作电压-6V~0V;3V~9V
导通电阻(Ron)350Ω
属性参数值
工作温度-40℃~+85℃
带宽40MHz
传播延迟(tpd)10ns

商品概述

CD4053 是一块带有公共使能输入控制位的3 路二选一模拟开关电路。每一个多路选择开关都有两个独立的输入/输出 (Y₀ 和 Y₁),一个公共的输入/输出端 (Z),和选择输入 (Sₙ)。每一路都包含了两个双向模拟开关,开关的一边连接到独立输入/输出(Y₀ 或 Y₁),另一边连接到公共输入/输出端(Z)。 当 E 为低电平时,两个开关中的其中一个被 Sₙ 选通(低阻导通态)。当 E 为高电平时,所有开关都处于高阻关断态,与 Sₐ - Sₑ 无关。 VDD 和 VSS 是连接到数字控制输入(Sₐ - Sₑ 和 E)的电源电压。 (VDD - VSS) 的范围是 3 ~ 9V。模拟输入输出(Y₀,Y₁ 和 Z)能够在最高 VDD,最低 VEE 之间变化。VDD - VEE 不会超过 9V。 对于用做数字多路选择开关,VEE 和 VSS 是连在一起的。 CD4053 主要应用于模拟多路选择开关、数字多路选择开关及信号选通。

应用领域

  • 模拟多路选择开关
  • 数字多路选择开关
  • 信号选通
