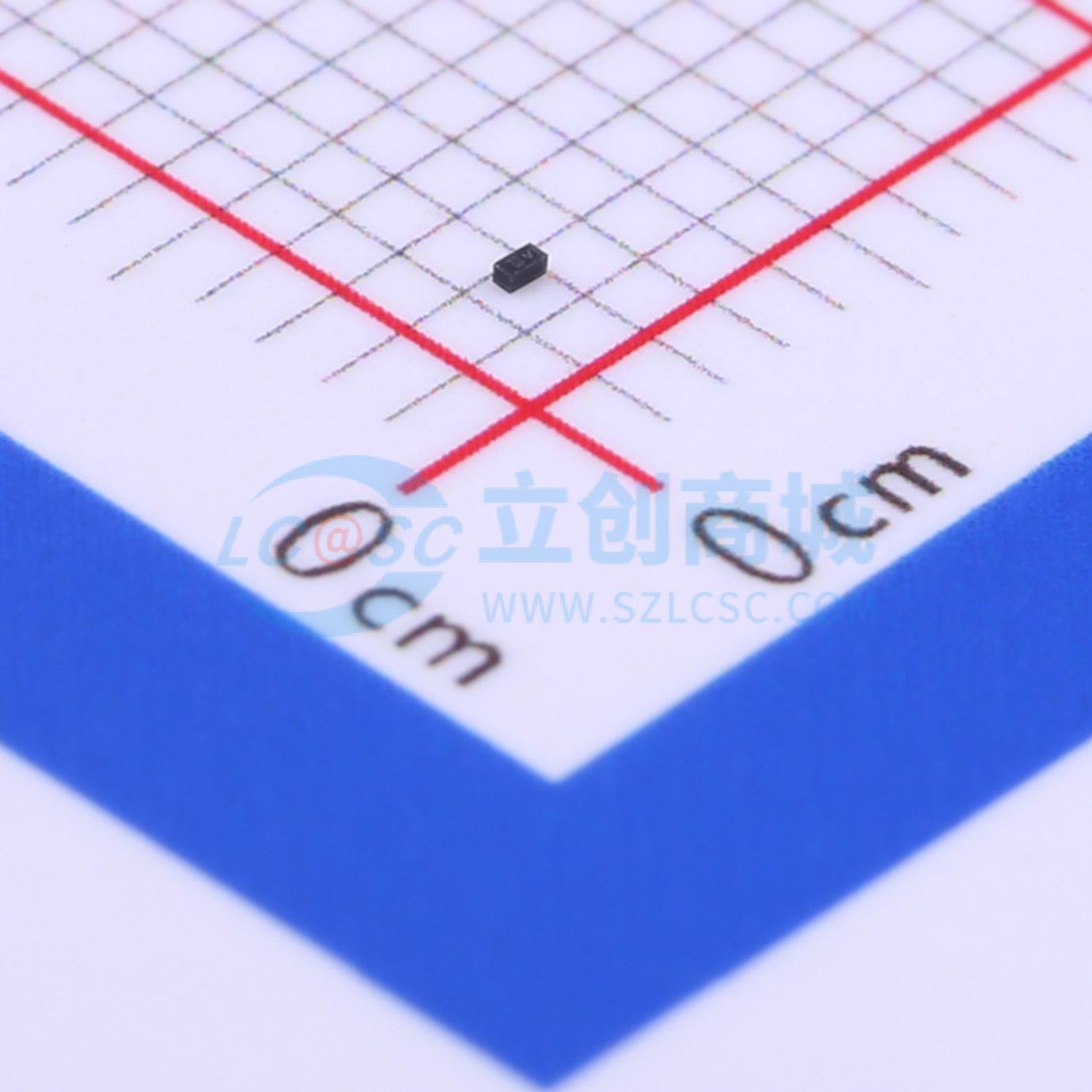

温馨提醒：图片仅供参考，商品以实物为准
SEDFN2105C
双向ESD 5V截止 峰值脉冲电流：5.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SEDFN2105C 专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与 MLV 相比，不会出现器件性能退化的问题。
- 品牌名称
- SINO-IC(光宇睿芯)
- 商品型号
- SEDFN2105C
- 商品编号
- C355213
- 商品封装
- DFN0603-D
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 5.5A | |
| 击穿电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
SEDFN2105C 专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与 MLV 相比，不会出现器件性能退化的问题。
商品特性
- 等效于 0201 封装
- 低本体高度：0.28mm
- 适用于便携式电子产品的小封装
- 低泄漏电流
- 这些是无铅器件
- 符合以下标准：IEC61000 - 4 - 2：4 级 15 kV（空气放电）、8 kV（接触放电）
- MIL STD 883E - 方法 3015 - 7 3 类
应用领域
- 手机及配件
- 个人数字助理（PDA）
- MP3 播放器
- 数码相机
- 便携式应用
- 移动电话
