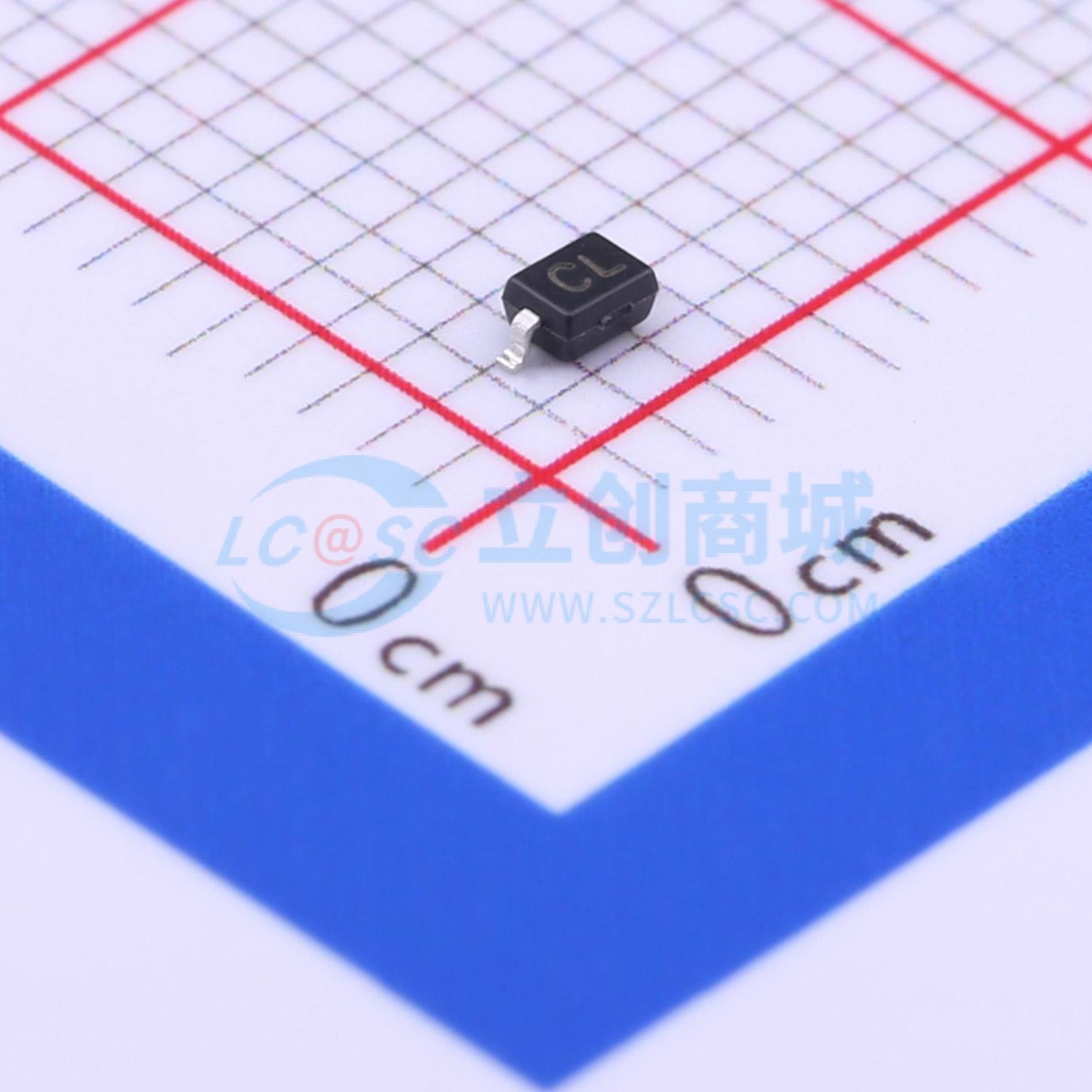

温馨提醒：图片仅供参考，商品以实物为准
SESD3Z5CL
双向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SESD3Z5CL旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中静电放电保护的理想选择。
- 品牌名称
- SINO-IC(光宇睿芯)
- 商品型号
- SESD3Z5CL
- 商品编号
- C355230
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 峰值脉冲功率(Ppp) | 75W@8/20us | |
| 击穿电压 | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品概述
静电放电（ESD）是电子系统故障的主要原因。瞬态电压抑制器（TVS）是ESD保护的理想选择。它们能够将输入的瞬态电压钳位到足够低的水平，从而防止受保护的半导体器件受损。 表面贴装TVS在降低引线电感方面表现最佳。它们作为并联保护元件，连接在信号线与地之间。当瞬态电压超过器件的工作电压时，TVS会变成低阻抗路径，将瞬态电流引向地。SESD3Z5CL是ESD敏感半导体元件的理想板级保护器件。 微型SOD - 323封装在高密度电路板设计中提供了设计灵活性，尤其适用于对节省空间要求极高的场合。这有助于缩短布线长度，增强ESD防护能力。
商品特性
- 小尺寸封装
- 低封装高度
- 在8×20 µs脉冲下，峰值功率高达75 W
- 低泄漏电流
- 典型响应时间<1 ns
- 人体模型3级静电放电等级（>16 kV）
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
