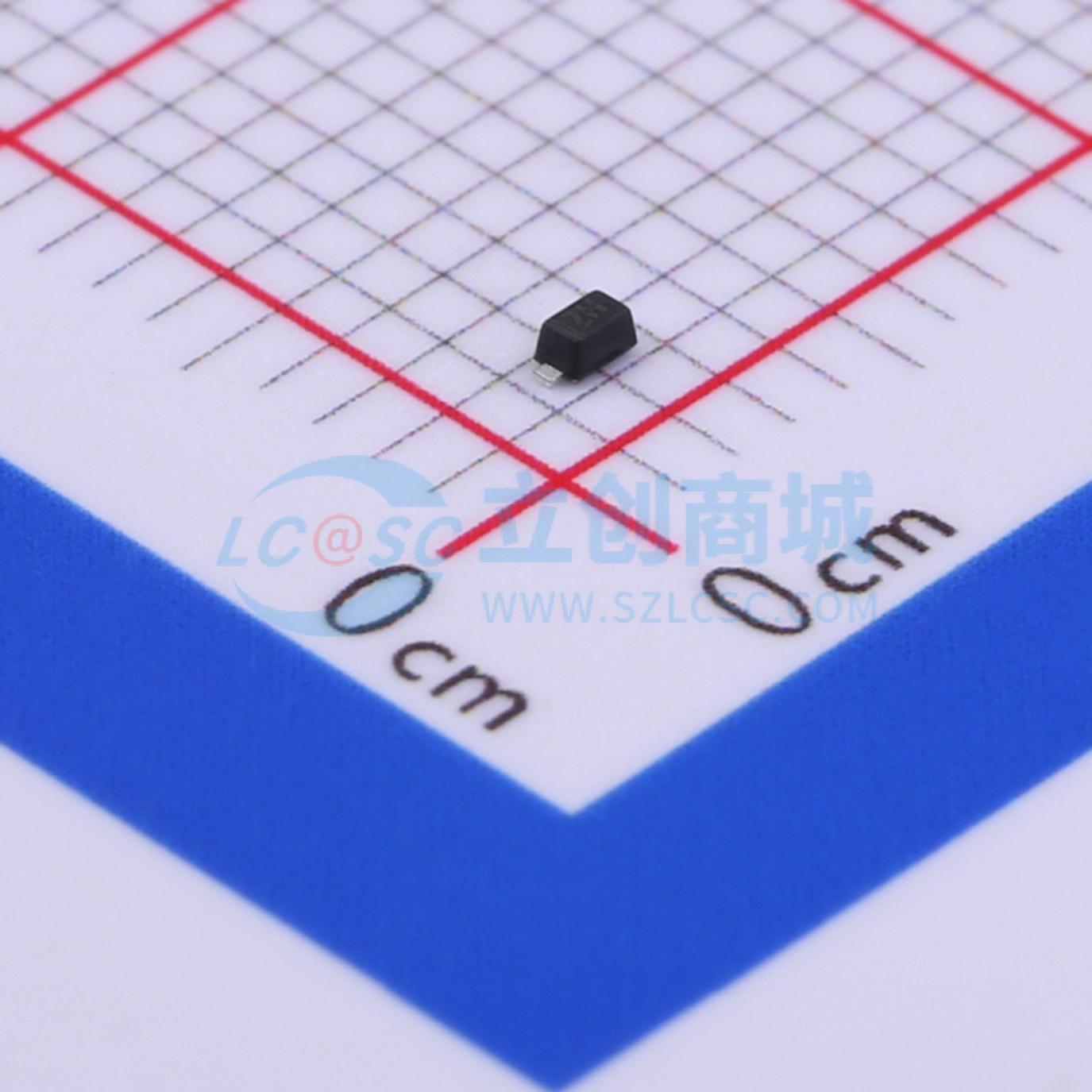

温馨提醒：图片仅供参考，商品以实物为准
SESD5Z6V
TVS 6V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SESD5Z系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。
- 品牌名称
- SINO-IC(光宇睿芯)
- 商品型号
- SESD5Z6V
- 商品编号
- C355218
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 6V | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 7.9V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 30pF |
商品概述
SESD5Z系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。
商品特性
- 小尺寸封装
- 低封装高度
- 关断电压：3.3 V - 12.0 V
- 在8×20 μs脉冲下，峰值功率高达200 W
- 低泄漏
- 典型响应时间 < 1 ns
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
