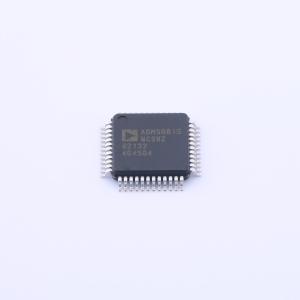

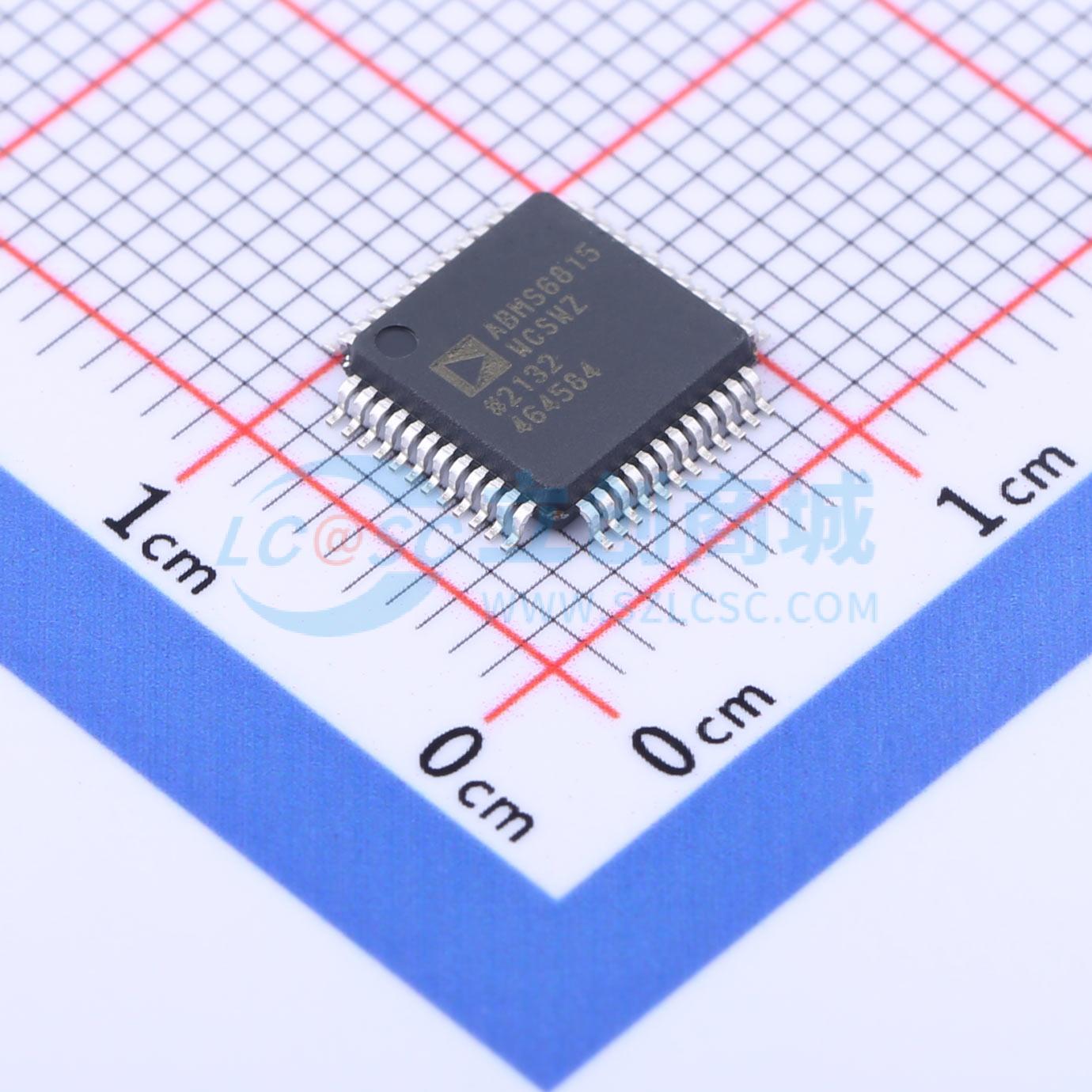

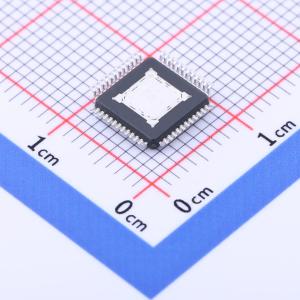

ADBMS6815WCSWZ

12通道多电池监测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 12通道多节电池电池监控器
品牌名称: ADI(亚德诺)
商品型号: ADBMS6815WCSWZ
商品编号: C2940505
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.19克(g)

商品参数

商品概述

ADBMS6815是一款多节电池组监控器，可测量多达12节串联电池，终身总测量误差（TME）小于1.5 mV。0V至5V的电池测量范围使ADBMS6815适用于大多数电池化学体系。所有12节电池可在304 μs内完成测量，也可选择较低的数据采集速率以实现高降噪效果。多个ADBMS6815器件可以串联连接，允许对长高压电池串进行同步电池监控。每个ADBMS6815都有一个isoSPI接口，用于高速、抗射频干扰的长距离通信。多个器件以菊花链形式连接，所有器件只需一个主机处理器连接。这种菊花链可以双向操作，即使通信路径出现故障也能确保通信完整性。 ADBMS6815可以直接由电池组供电，也可以由隔离电源供电。ADBMS6815为每节电池提供被动均衡功能，每节电池都有独立的脉冲宽度调制（PWM）占空比控制。其他特性包括片上5V稳压器、七条通用输入/输出（GPIO）线，以及一个睡眠状态，在该状态下电流消耗可降至5.5 μA。 ADBMS6815WFS型号专为ISO 26262标准下的汽车安全完整性等级能力D（ASIL D）应用而设计。

商品特性

可测量多达12节串联电池
最大终身总测量误差：1.5 mV
适用于高压电池组的可堆叠架构
内置isoSPI接口，支持2 Mb隔离串行通信
使用单根双绞线，最长可达20米
低电磁干扰敏感性和辐射
双向通信，具备断线保护功能
电容或变压器耦合
无需外部保护即可热插拔
ADBMS6815WFS型号专为ISO 26262标准下的汽车安全完整性等级能力D（ASIL D）应用而设计
针对IC和应用电路故障模式的诊断功能
304 μs内可测量系统中的所有电池
16位ADC，带可编程噪声滤波器
每通道高达300 mA的被动电池均衡，PWM可编程
7个GPIO或模拟输入
温度或其他传感器输入
可配置为I²C或SPI主机
睡眠状态供电电流：5.5 μA
带裸露焊盘的48引脚LQFP封装
通过AEC-Q100汽车应用认证

应用领域

电动和混合动力电动汽车
备用电池系统
电网储能
大型移动电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	均衡芯片
	电池类型	-
	电池节数	12
	工作温度	-

	属性	参数值
	电池温度检测	支持
	静态电流(Iq)	5.5uA
	均衡电流	300mA
	接口类型	SPI
