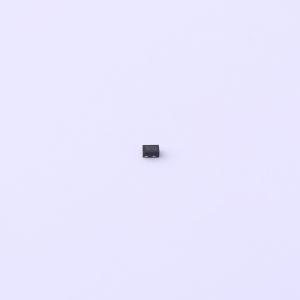

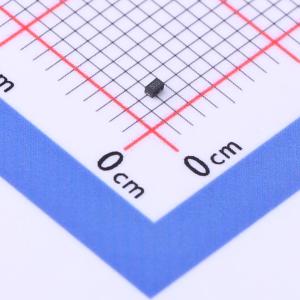

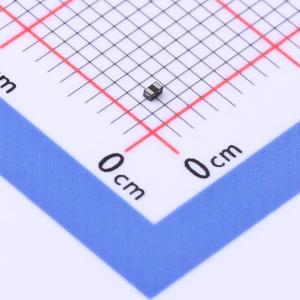

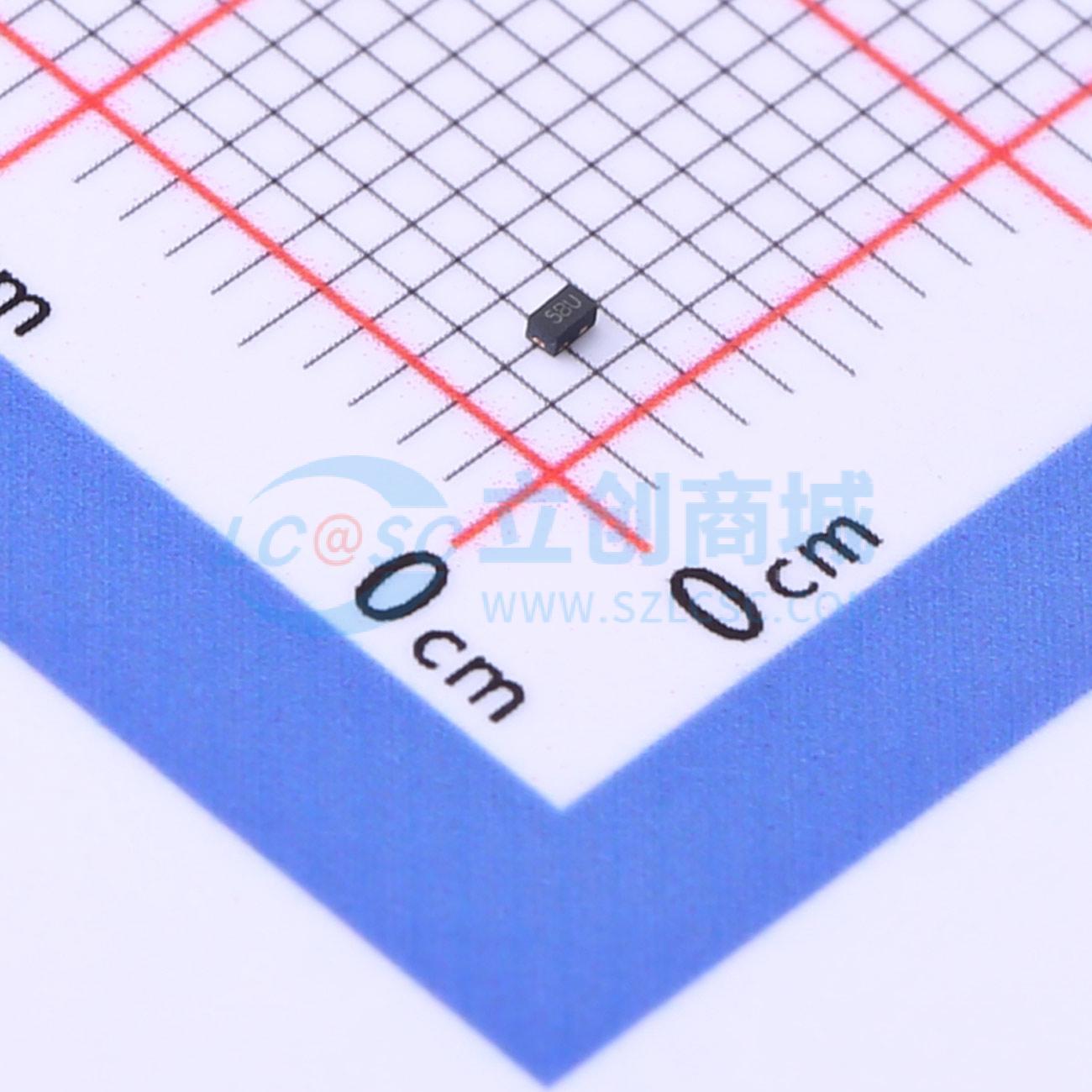

温馨提醒：图片仅供参考，商品以实物为准
ESD0501BU
ESD 5V截止 峰值脉冲电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD0501BU是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。ESD0501BU典型电容为0.5 pF，用于保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。ESD0501BU采用超小型DFN1006封装。每个ESD0501BU器件可保护一条高速数据线。对于空间要求苛刻的单数据线保护，它为系统设计人员提供了灵活性。低电容、超小尺寸和高ESD鲁棒性等特性的结合，使ESD0501BU非常适合高速数据端口和高频线路应用，如手机和高清视觉设备。
- 品牌名称
- KUU
- 商品型号
- ESD0501BU
- 商品编号
- C2938997
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
ESD0501BU是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。ESD0501BU典型电容为0.5 pF，用于保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 ESD0501BU采用超小型DFN1006封装。每个ESD0501BU器件可保护一条高速数据线。对于空间要求苛刻的单数据线保护，它为系统设计人员提供了灵活性。低电容、超小尺寸和高ESD鲁棒性等特性的结合，使ESD0501BU非常适合高速数据端口和高频线路应用，如手机和高清视觉设备。
商品特性
- 为高速数据线提供瞬态保护 IEC 61000 - 4 - 2（ESD）±15kV（空气放电）±8kV（接触放电） IEC 61000 - 4 - 4（EFT）40A（5/50 ns） 电缆放电事件（CDE）
- 针对高速线路优化的封装
- 超小型封装（1.0 mm × 0.6 mm × 0.5 mm）
- 保护一条数据、控制线
- 低电容：0.5pF（典型值）
- 低漏电流
- 低钳位电压
应用领域
- 串行ATA
- 台式机、服务器和笔记本电脑
- 手机
- MDDI端口
- USB数据线保护
- 显示端口
- 数字视频接口（DVI）
