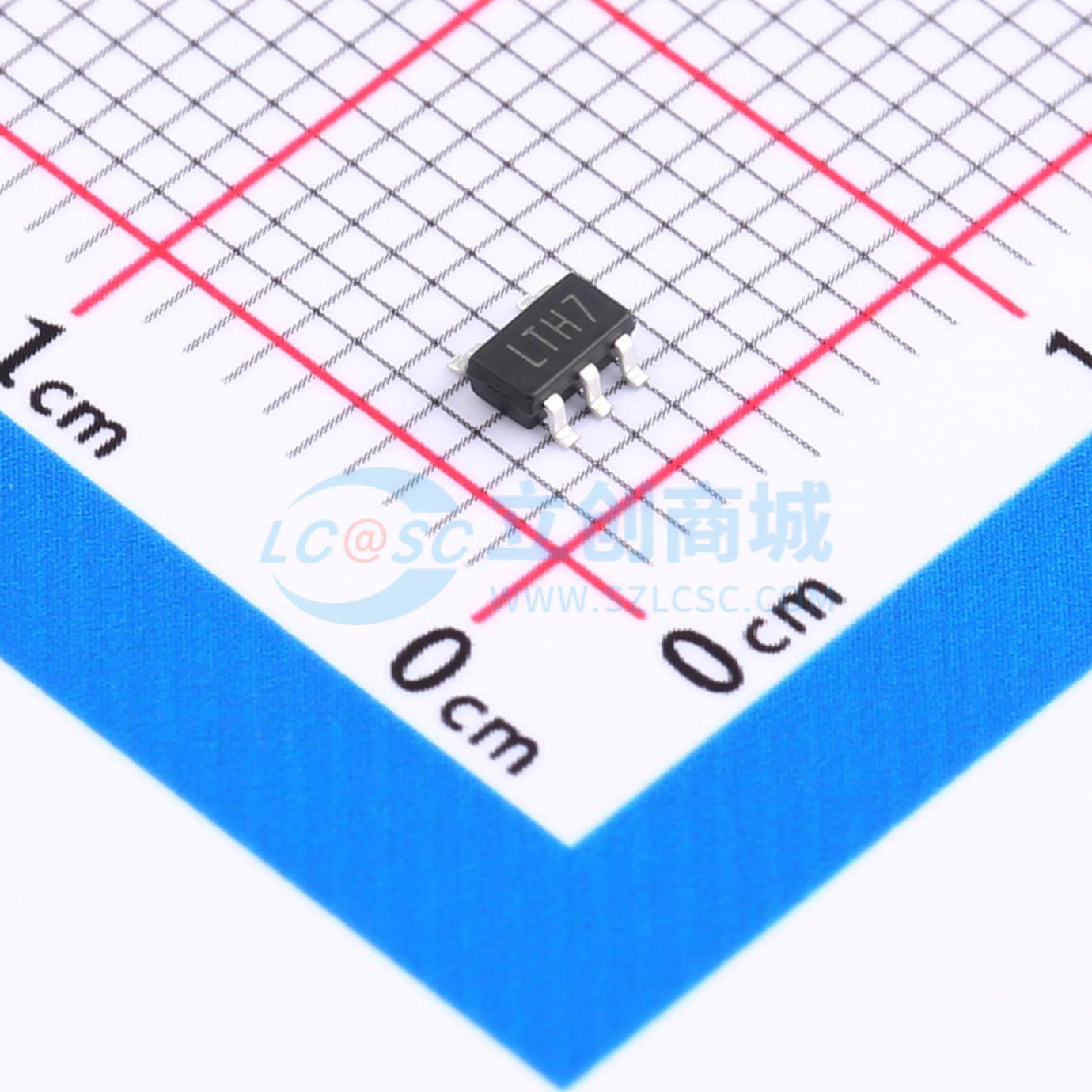

温馨提醒：图片仅供参考，商品以实物为准
FS4054A
座充充电管理IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTH7是恒流/恒压座充充电器芯片，主要应用于单节锂电池充电。无需外接检测电阻，其内部为MOSFET结构，因此无需外接反向二极管。 LTH7在大功率和高环境温度下可以自动调节充电电流以限制芯片温度。
- 品牌名称
- FOSAN(富捷/富信)
- 商品型号
- FS4054A
- 商品编号
- C2936840
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -65℃~+125℃ | |
| 静态电流(Iq) | 2uA |
商品概述
LTH7是恒流/恒压座充充电器芯片，主要应用于单节锂电池充电。无需外接检测电阻，其内部为MOSFET结构，因此无需外接反向二极管。 LTH7在大功率和高环境温度下可以自动调节充电电流以限制芯片温度。它的充电电压固定在4.2V，充电电流可以通过外置一个电阻器进行调节。当达到浮充电压并且充电电流下降到设定电路的1/10时，LTH7自动终止充电过程。当输入电压移开之后，LTH7自动进入低电流模式，从电池吸取少于2uA的电流。当LTH7进入待机模式时，供电电流小于25uA。 LTH7还可以监控充电电流，具有电压检测、自动循环充电的特性，并且具有一个指示管脚指示充电终止状态和输入电压状态。
商品特性
- 可达500mA的可编程充电电流
- 无需外接MOSFET、检测电阻、反向二极管
- 恒流/恒压模式操作，具有热保护功能
- 可通过USB端口为锂电池充电
- 具有1%精度的预设充电电压
- 待机模式下电流为20uA
- 2.9V涓流充电电压
- 软启动限制了浪涌电流
- 采用SOT23-5封装
应用领域
- 手机、掌上电脑、MP3播放器
- 蓝牙耳机
