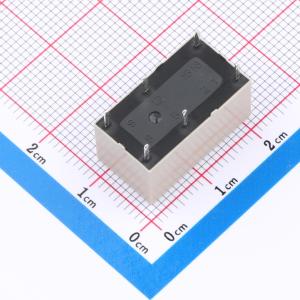

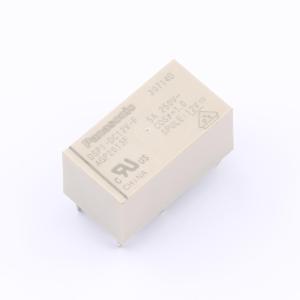

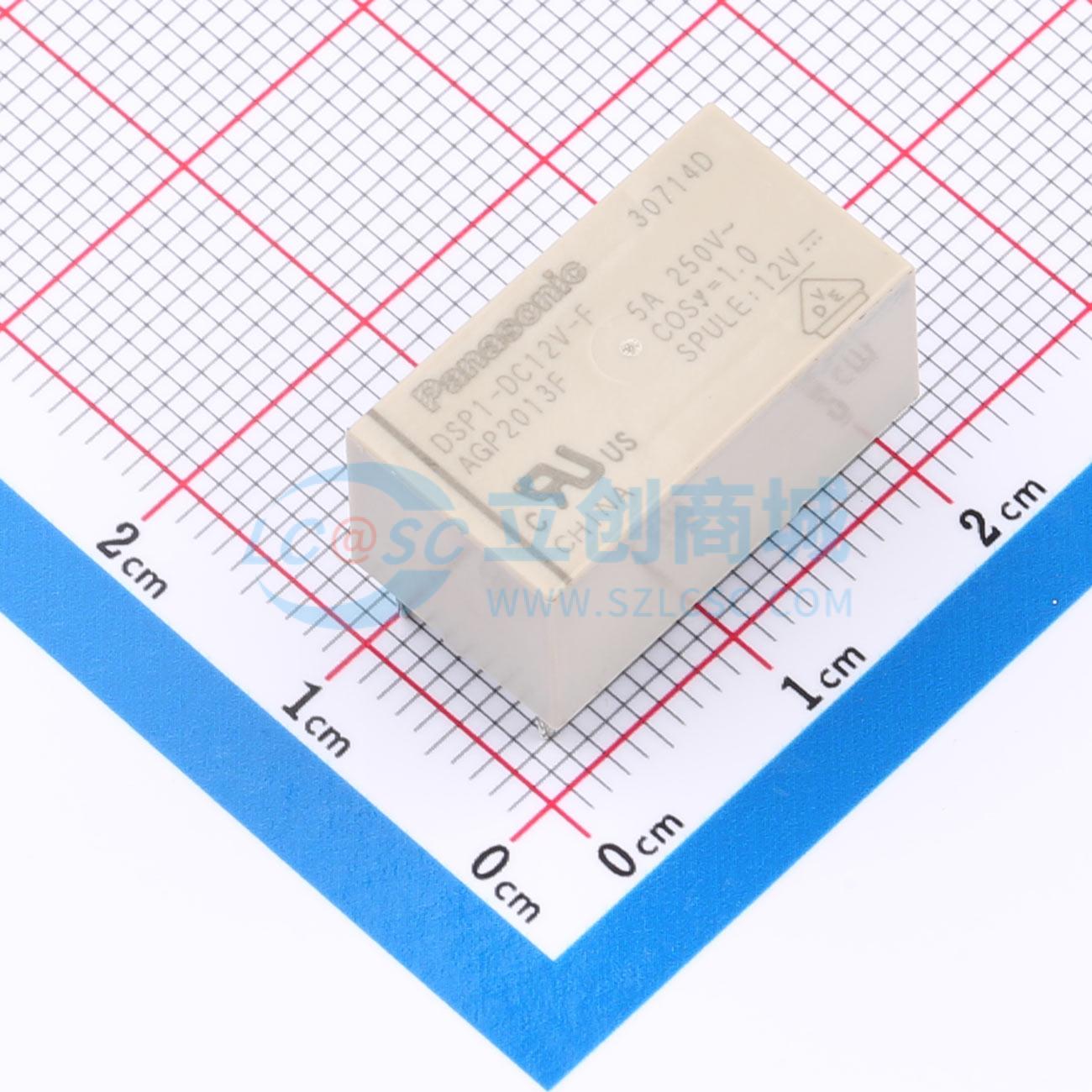

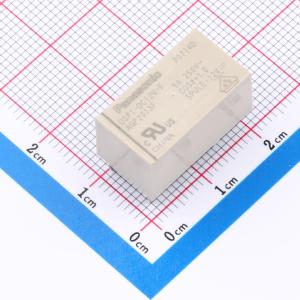

DSP1-DC12V-F
12V 8A 一组常开+一组常闭:1A+1B(单刀单掷-常开+单刀单掷-常闭)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：紧凑尺寸：宽 11 mm × 长 39.2 mm × 高 10.5 mm。 多种触点排列方式（1 Form A、1 Form A 1 Form B、2 Form A）。 浪涌耐受电压：5,000 V。 有锁存类型。 有 PCB 插座。应用：电力设备。 测量仪器
- 品牌名称
- PANASONIC(松下)
- 商品型号
- DSP1-DC12V-F
- 商品编号
- C2936850
- 商品封装
- DIP,20.2x11mm
- 包装方式
- 盒装
- 商品毛重
- 4.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组常开+一组常闭:1A+1B(单刀单掷-常开+单刀单掷-常闭) | |
| 引脚数 | 6 | |
| 触点容量(电阻负载) | 5A@30VDC；8A@250VAC | |
| 最大切换电压 | 250V@AC；125V@DC | |
| 额定线圈功率 | 300mW | |
| 触点材料 | AgSnO2+镀金 |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | 8A | |
| 线圈类型 | 有极性-单线圈 | |
| 线圈电阻 | 480Ω | |
| 接触电阻 | 30mΩ | |
| 动作时间 | 10ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+60℃ |
