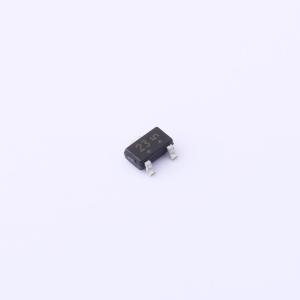

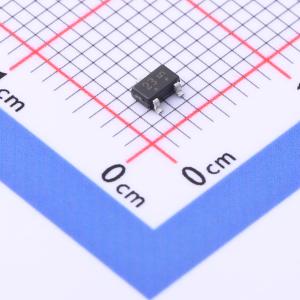

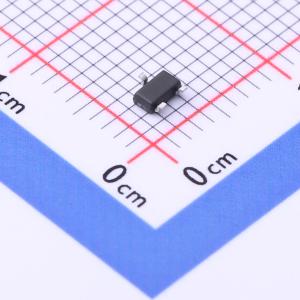

温馨提醒：图片仅供参考，商品以实物为准
S-LNB2306ELT1G
1个N沟道 耐压:30V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- S-LNB2306ELT1G
- 商品编号
- C2936707
- 商品封装
- SOT-23LC
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 80mΩ@4.5V | |
| 耗散功率(Pd) | 900mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 12nC@10V | |
| 输入电容(Ciss) | 370pF | |
| 反向传输电容(Crss) | 21pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 在VGS = 10 V时,RDS(ON) ≤ 50 mΩ
- 在VGS = 4.5 V时,RDS(ON) ≤ 80 mΩ
- 具备ESD保护。
- 超高密度单元设计,实现极低的RDS(ON)。
- 出色的导通电阻和最大直流电流承载能力。
- 产品材料符合RoHS要求且无卤。
- S前缀适用于汽车及其他需要独特产地和控制变更要求的应用;符合AEC-Q101标准且具备生产件批准程序(PPAP)能力。
应用领域
- 笔记本电脑电源管理
- 便携式设备
- 负载开关
