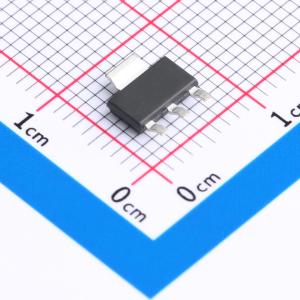

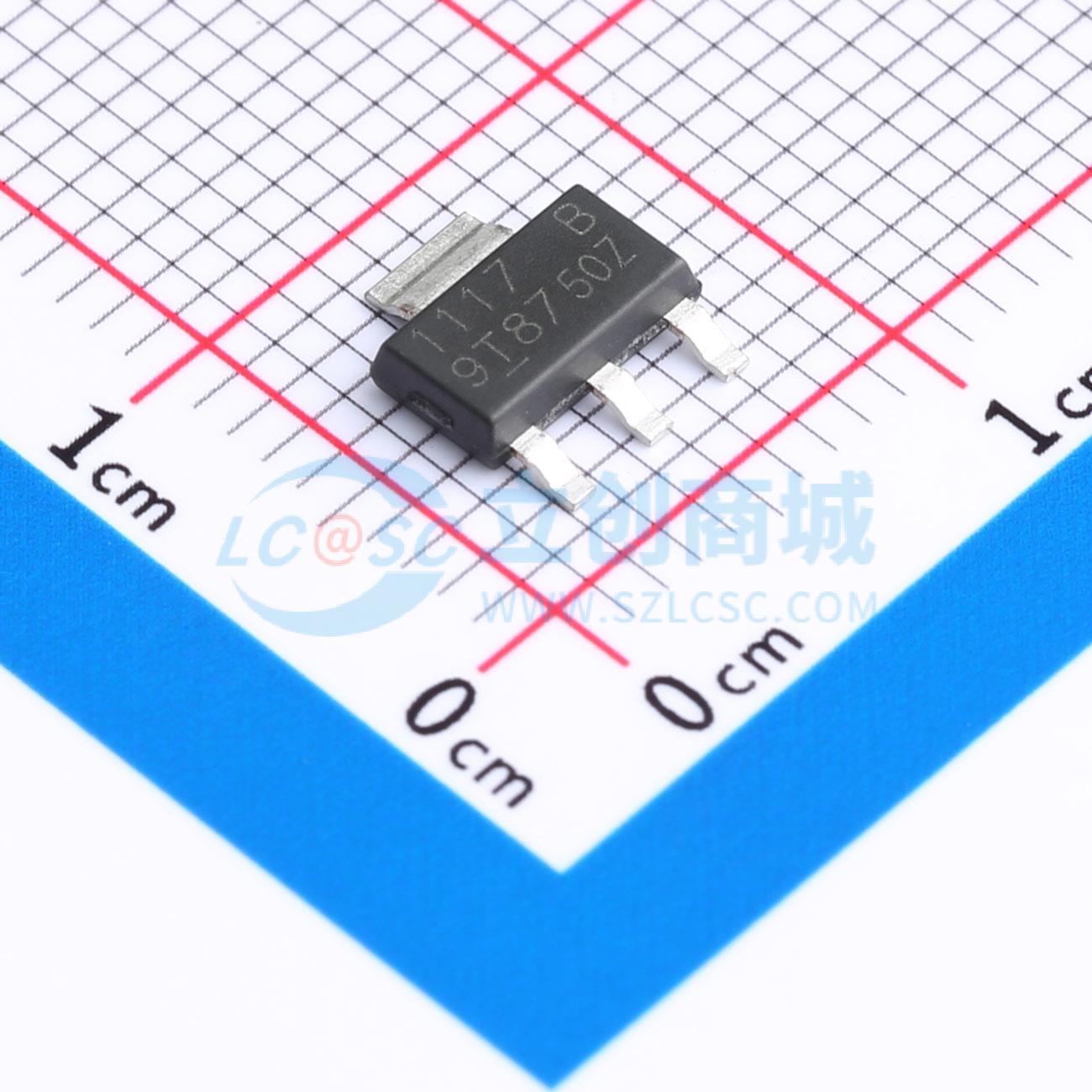

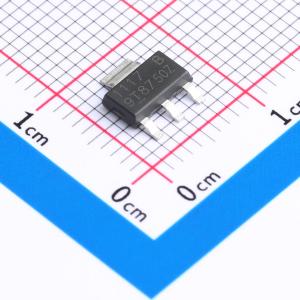

LR1117DS50X
集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LR1117D 是一系列低压差三端稳压器，在 1A 负载电流下压差为 1.3V。与竞品的 5mA 相比，LR1117D 的待机电流极低，仅为 2mA。除了固定输出版本（输出电压 Vout 为 1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5V）外，LR1117D 还有可调版本，只需两个外部电阻，即可提供 1.25V 至 12V 的输出电压
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LR1117DS50X
- 商品编号
- C2936713
- 商品封装
- SOT-223-4
- 包装方式
- 编带
- 商品毛重
- 0.258克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.4V@(1A) | |
| 静态电流(Iq) | 2mA | |
| 特性 | 过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LR1117D 是一系列低压差三端稳压器，在 1A 负载电流下压差为 1.3V。与竞品的 5mA 相比，LR1117D 的待机电流极低，仅为 2mA。 除了固定输出版本（输出电压 Vout = 1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5V）外，LR1117D 还有可调版本，只需两个外部电阻即可提供 1.25V 至 12V 的输出电压。 LR1117D 具备热关断功能，以确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在±2%以内。其他输出电压精度可按需定制，例如±1%。 LR1117D 采用 SOT - 223、TO - 252 功率封装。
商品特性
- 除固定版本和可调版本外，输出值可按需定制。
- 输出电流：1.0A
- 工作输入电压范围：最大 15V
- 待机电流：2mA（典型值）
- 线性调整率：0.03%/V（典型值）
- 负载调整率：0.2%/A（典型值）
- 环境温度：-40°C~85°C
应用领域
- 计算机主板、显卡电源管理
- 液晶显示器和液晶电视
- DVD 解码板
- ADSL 调制解调器
- 开关电源后置稳压器
