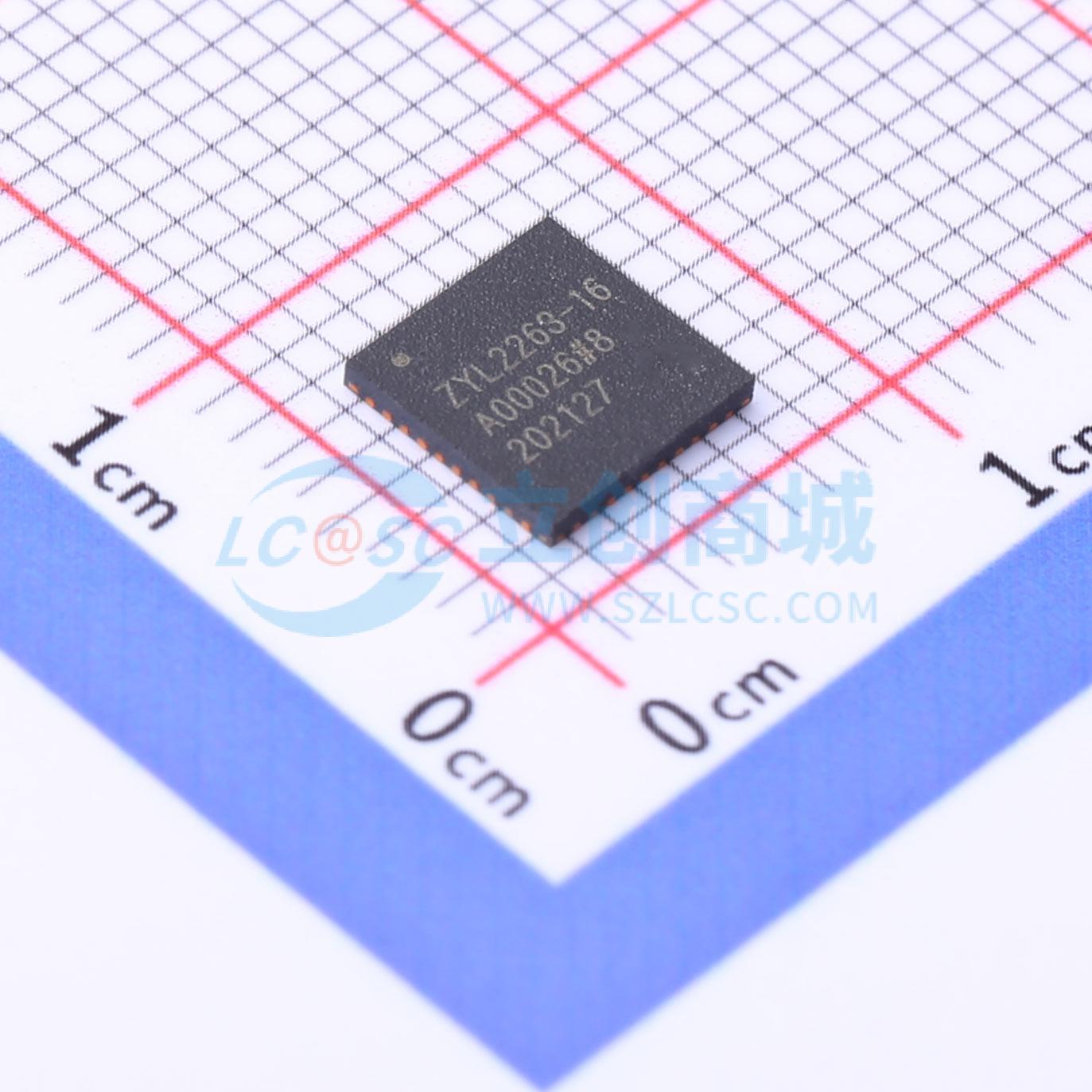

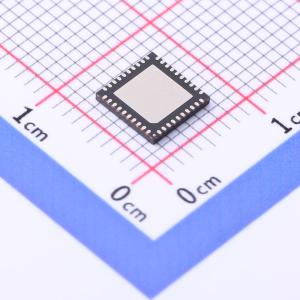

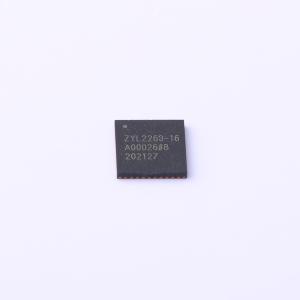

ZYL2263-16

16bit 20MSPS 1.8V 双通道ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道、16位20MSPS模数转换器（ADC），支持高性能、低成本、小尺寸、多功能的数据采集和通信应用。
品牌名称: ZYMICRO(智毅)
商品型号: ZYL2263-16
商品编号: C2936484
商品封装: QFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

ZYL2263-16/ZYL2263W-16 是一款双通道、16 位20MSPS 模数转换器（ADC），旨在支持需要高性能、低成本、小尺寸、多功能的数据采集和通信应用。这款双通道ADC 内核采用差分、多级流水线结构，集成了输出纠错逻辑，ZYL2263-16 集成内置基准源，ZYL2263W-16 须引入外置基准源作为ADC 的基准电压。 ADC 输出数据可以直接送至两个外部串行LVDS 接口，每个通道可配置一次输出一位或两位，同时兼容支持串行CMOS 输出，可以最大程度降低功耗，满足便携设备更低功耗的需求。设置与控制的编程利用四线式SPI 兼容型串行接口来完成。 ZYL2263-16/ZYL2263W-16 采用40 引脚QFN 封装，额定温度为 -40 °C 至 85 °C 工业温度范围。

商品特性

单1.8V 电源供电
信噪比(SNR)：75dBFS(5MHz Fin、20MSPS)
无杂散动态范围(SFDR)：95dBc(5MHz Fin、20MSPS)
采样频率可以低至1MSPS
串行LVDS 输出：每个通道1 位或2 位
硬件支持Serialized CMOS 输出
并口及SPI 串口配置模式
40 引脚（6mm×6mm）QFN 封装
内置参考电压源(ZYL2263-16)
外置参考电压源(ZYL2263W-16)通信
管脚兼容ADI 公司LTC2263-14 系列
统一的1.8V 电源电压
并口及串口配置支持1.8V～3.6V 电平

应用领域

便携式医学成像
多通道数据采集
无损测试

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	20MHz
	通道数	2
	工作电压	1.7V~1.9V
	接口类型	并行；LVDS；SPI
	差分输入	是

	属性	参数值
	积分非线性	4LSB
	工作温度	-40℃~+85℃
	信噪比	75dB
	时钟频率(fc)	20MHz；1MHz~20MHz
	基准电压源	内置
	基准电压源温漂	25ppm/℃
	静态电流	49mA
