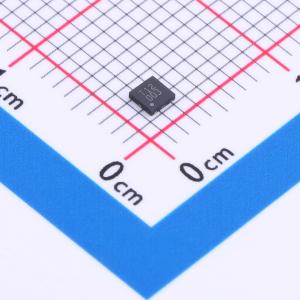

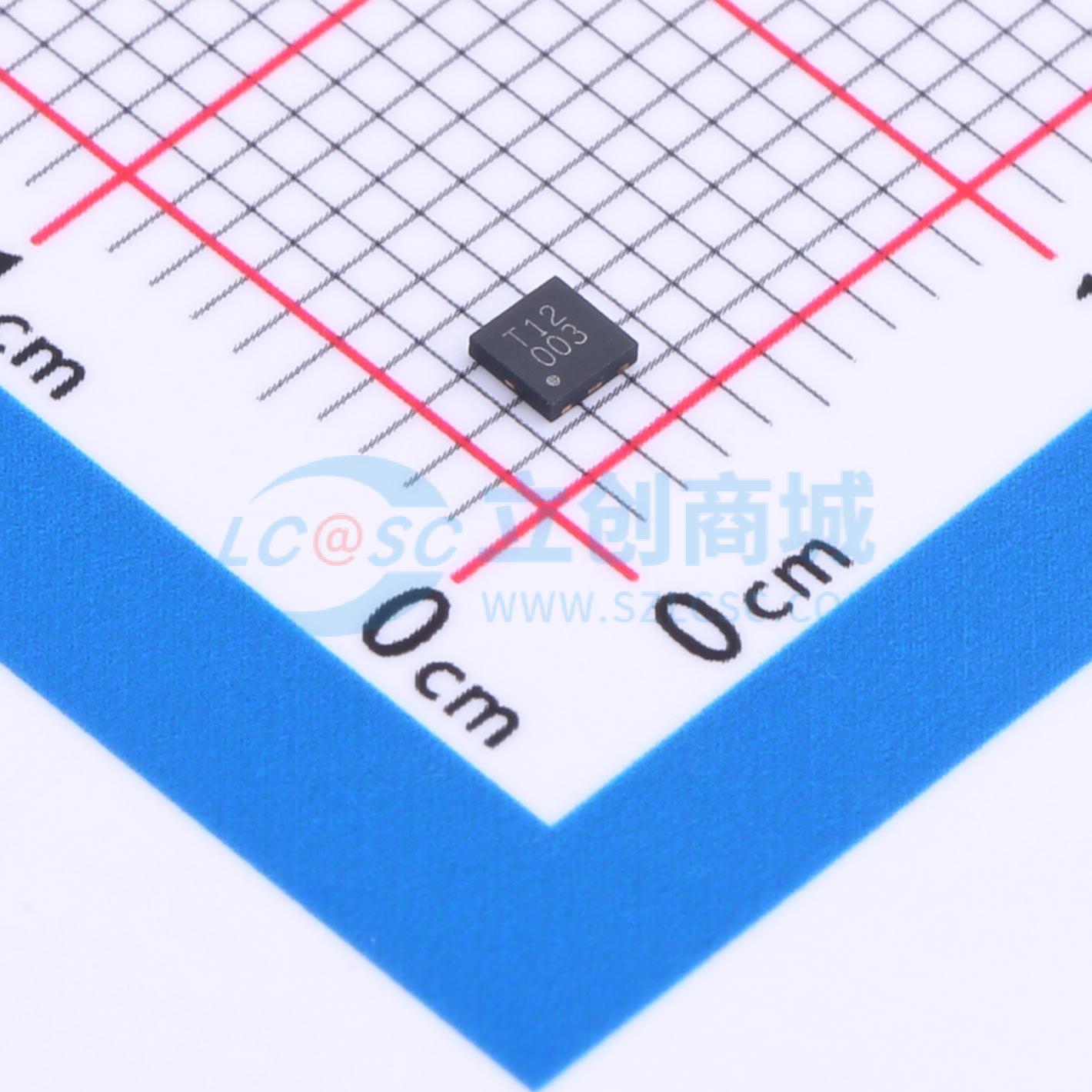

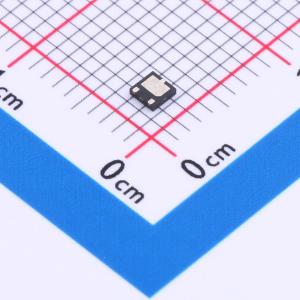

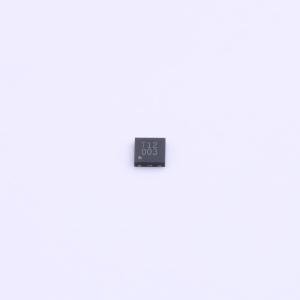

温馨提醒：图片仅供参考，商品以实物为准
JEU12N3
用于ESD保护的二极管阵列，低漏电流、低钳位电压，采用固态硅雪崩技术，符合RoHS标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JEU12N3
- 商品编号
- C2936494
- 商品封装
- DFN-3L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 32V | |
| 峰值脉冲功率(Ppp) | 4.5kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 14.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 950pF |
商品特性
- 4500瓦峰值脉冲功率（tp = 8/20μs）
- 低泄漏电流
- 低钳位电压
- 固态硅雪崩技术，符合RoHS标准
- IEC61000-4-2（静电放电）±30kV（空气），±30kV（接触）
- IEC61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC61000-4-5（浪涌）180A（8/20µs）
应用领域
- 电源线
- 个人数字助理（PDA）
- 基于微处理器的设备
- 笔记本电脑、台式机和服务器
- 手机及配件
- 便携式电子设备
- 外围设备
