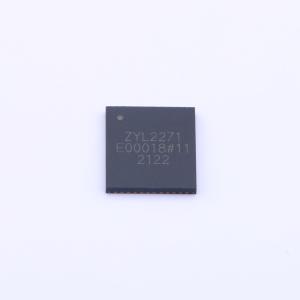

ZYL2271

16bit 20MSPS 1.8V 双通道ADC

描述: ZYL2271是一款双通道、16位20MSPS低噪声模数转换器（ADC），旨在支持需要高性能、低噪声、低成本、小尺寸、多功能的数据采集和通信应用。
品牌名称: ZYMICRO(智毅)
商品型号: ZYL2271
商品编号: C2936495

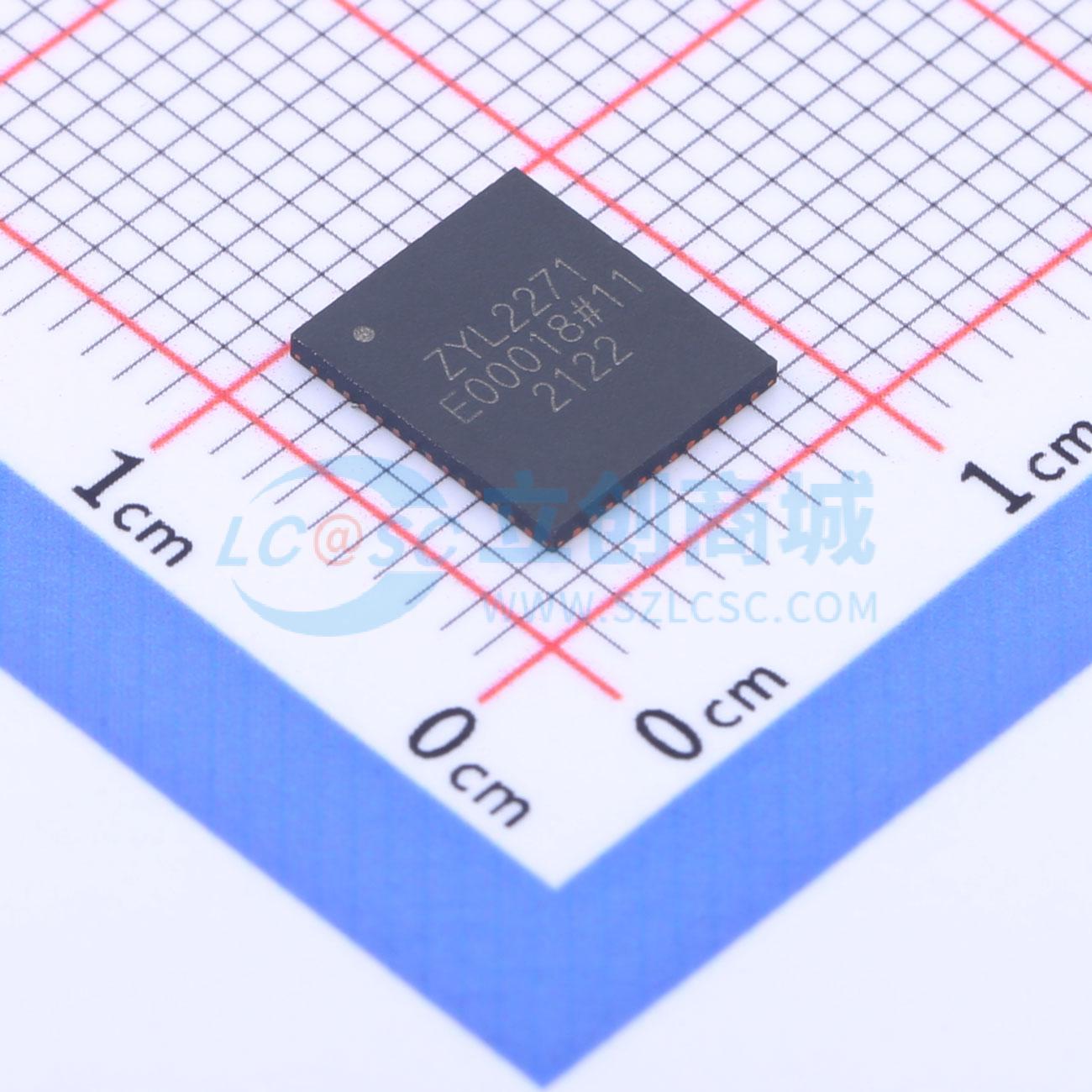

商品封装: QFN-52-EP(7x8)
包装方式: 盒装
商品毛重: 0.14克(g)

商品参数

商品概述

ZYL2271是一款双通道、16位20MSPS低噪声模数转换器（ADC），旨在支持需要高性能、低噪声、低成本、小尺寸、多功能的数据采集和通信应用。这款双通道ADC内核采用差分、多级流水线结构，集成了输出纠错逻辑，集成内置基准源，支持引入外置基准源作为ADC的基准电压。 ADC输出数据可以直接送至两个外部串行LVDS接口，每个通道可配置一次输出一位或两位，同时兼容支持串行CMOS输出(未开放)，可以最大程度降低功耗，满足便携设备更低功耗的需求。设置与控制的编程利用四线式SPI兼容型串行接口来完成。 ZYL2271采用52引脚QFN封装，额定温度为 -40 °C至85 °C工业温度范围。

商品特性

单1.8V电源供电
信噪比(SNR)：83dBFS(5MHz Fin、20MSPS)
无杂散动态范围(SFDR)：99dBFs(5MHz Fin、20MSPS)
采样频率可以低至1MSPS
串行LVDS输出：每个通道1位或2位
并口及SPI串口配置模式
52引脚（7mm×8mm）QFN封装
支持内置或外置参考电压源通信
管脚兼容ADI公司LTC2271系列
统一的1.8V电源电压
并口及串口配置支持1.8V～3.6V电平

应用领域

便携式医学成像
多通道数据采集
无损测试

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	20MHz
	通道数	2
	工作电压	1.7V~1.9V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	信噪比	83dB
	时钟频率(fc)	20MHz；1MHz~20MHz
	基准电压源	内置；外置
	静态电流	85.6mA
