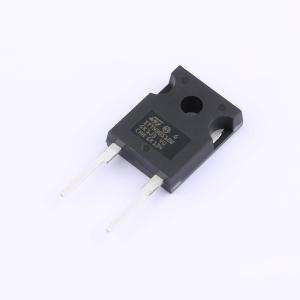

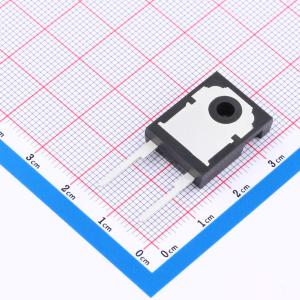

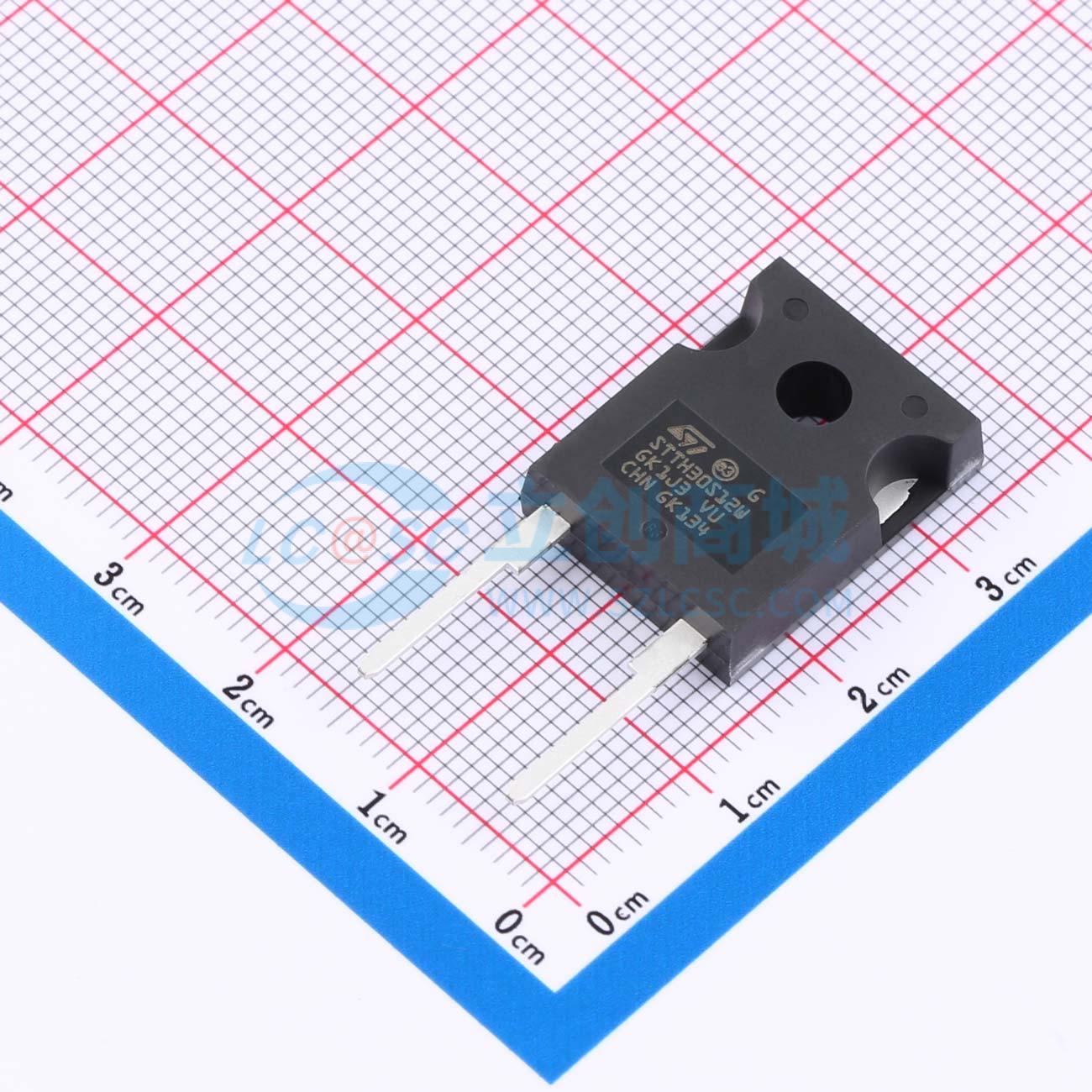

温馨提醒：图片仅供参考，商品以实物为准
STTH30S12W
1.2kV 30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1200 V、30 A超高速升压二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH30S12W
- 商品编号
- C2935377
- 商品封装
- DO-247
- 包装方式
- 管装
- 商品毛重
- 7.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 2.9V@30A | |
| 直流反向耐压(Vr) | 1.2kV |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 15uA@1.2kV | |
| 非重复峰值浪涌电流 (Ifsm) | 180A | |
| 工作结温范围 | - |
商品概述
STTH30S12采用Turbo 2 1200V技术开发，适合作为升压二极管，尤其适用于UPS。评估传导损耗可使用以下公式：P=1.8×I_F(AV)+0.03I_F²(RMS)。
商品特性
- 超快开关
- 反向电流低
- 热阻低
- 减少开关和传导损耗
- 环氧树脂符合UL94 V0标准
- 冷却方式为传导（C）
- 推荐扭矩值为0.4N·m至0.6N·m
- 提供不同等级的ECOPACK®封装
应用领域
- UPS
