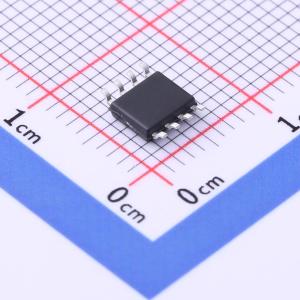

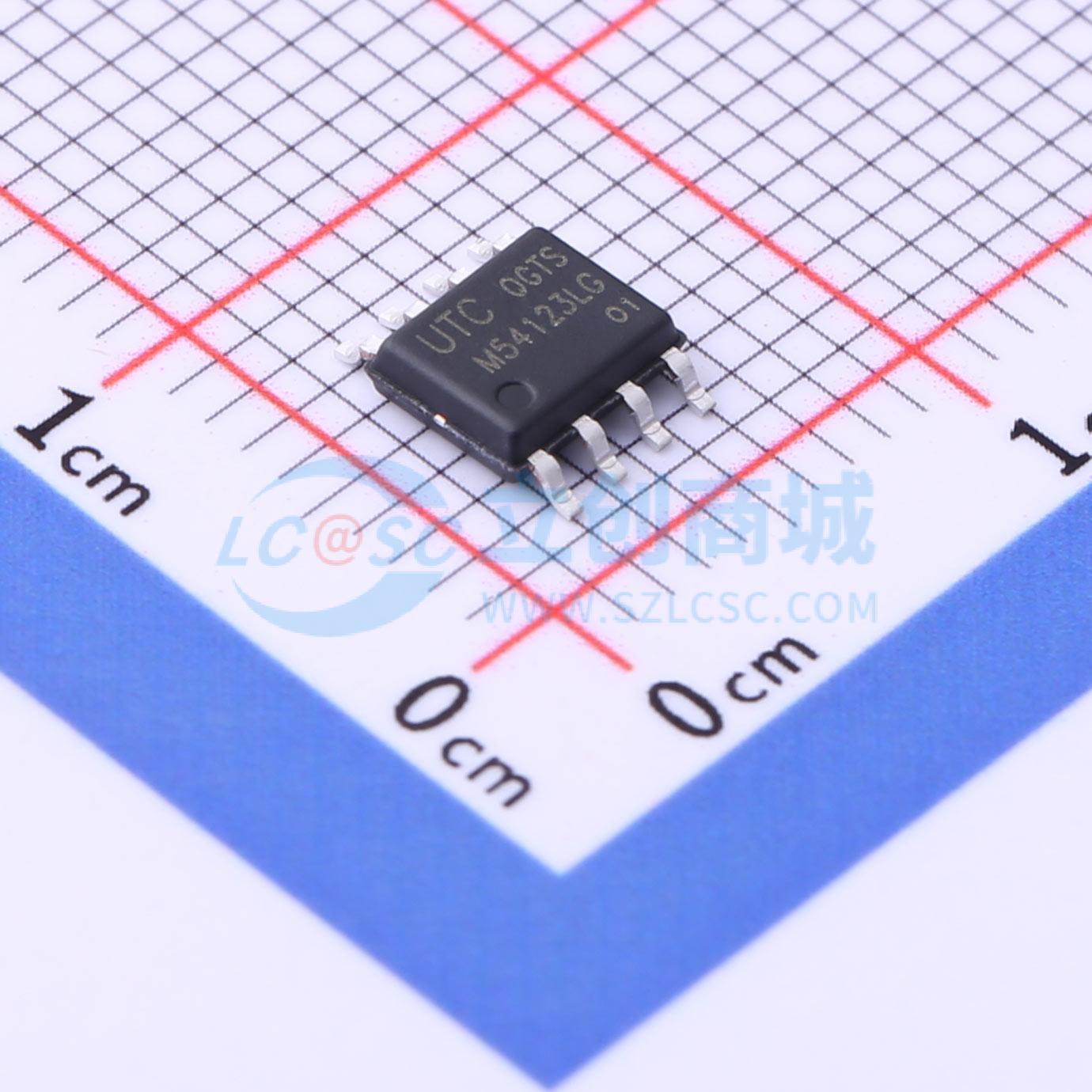

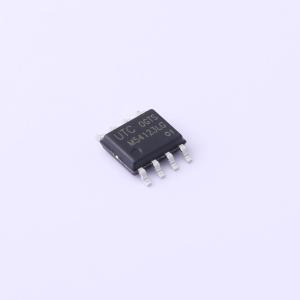

M54123LG-S08-R(B2)
M54123LG-S08-R(B2)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC M54123L是一款用于高速漏电断路器的带放大器的半导体集成电路。对于漏电断路器的放大部分，UTC M54123L由差分放大器、锁存电路和稳压器组成。
- 品牌名称
- UTC(友顺)
- 商品型号
- M54123LG-S08-R(B2)
- 商品编号
- C2934666
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.211克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 漏电保护芯片 | |
| 工作电流 | 400uA~530uA |
| 属性 | 参数值 | |
|---|---|---|
| 触发电压(Vt) | 6.1mV | |
| 工作温度 | -20℃~+80℃ |
商品概述
UTC M54123L是一款用于高速漏电断路器的带放大器的半导体集成电路。 对于漏电断路器的放大部分，UTC M54123L由差分放大器、锁存电路和稳压器组成。 在正常工作时，UTC M54123L应连接到ZCT（零电流互感器）的二次侧。在这里，ZCT检测差分放大器两个输入端的漏电电流。 然后，经放大后的信号由一个外部电容进行积分。积分后的信号连接到锁存电路的输入端，其输出符合高速漏电断路器的特性。 直到输入电压达到固定电平，锁存电路才会变为高电平。然后驱动一个连接到锁存电路输出端的晶闸管。一旦触发锁存电路，只有再次上电才能复位。 具有良好的输入灵敏度电流温度特性
- 高输入灵敏度：VT = 6.1mV（典型值）
- 仅需少量外部元件
- 高抗噪声和浪涌能力
- 低功耗：PD = 5mW（典型值）
- 可同时用于100V和200V。
- 宽温度范围：-20°C至+80°C
