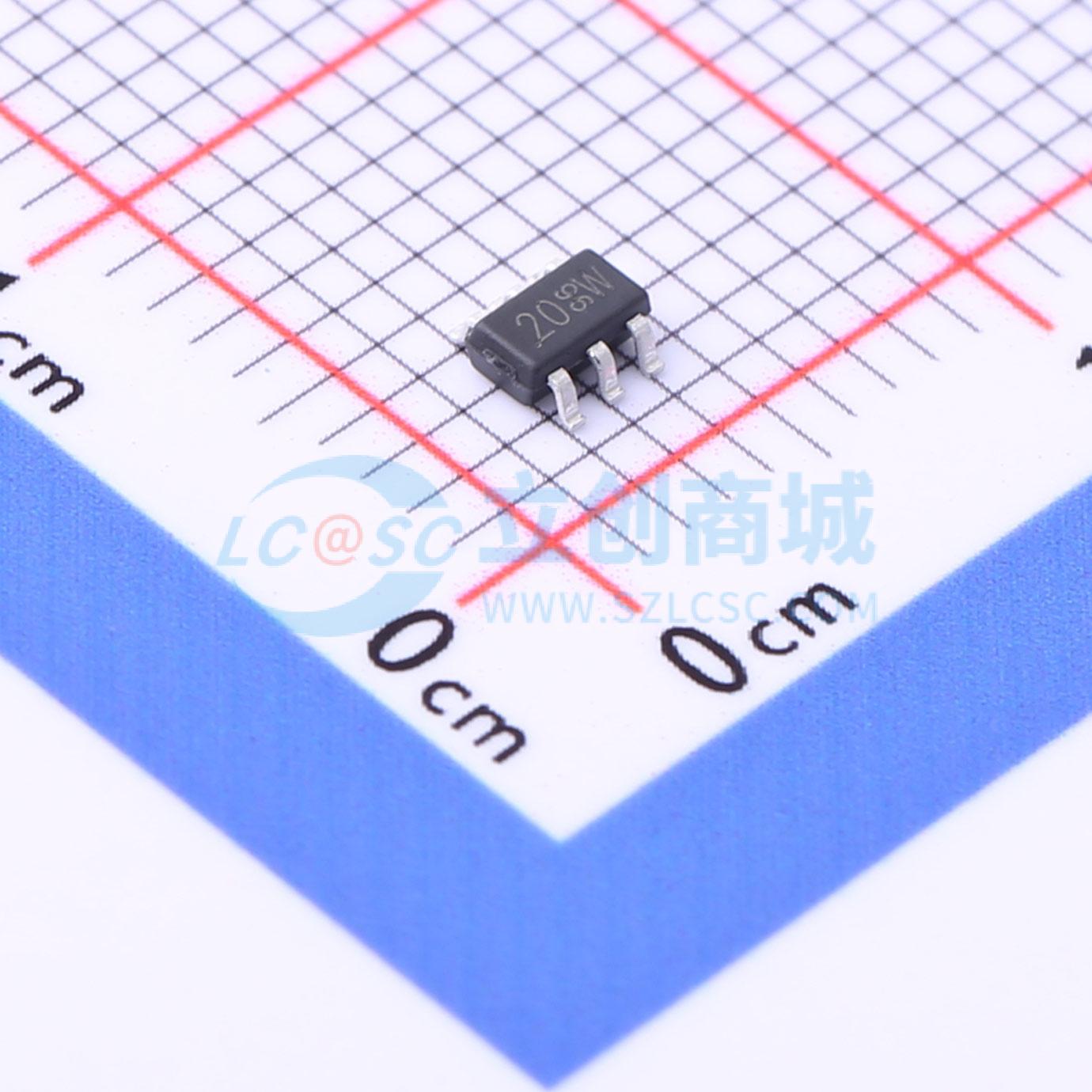

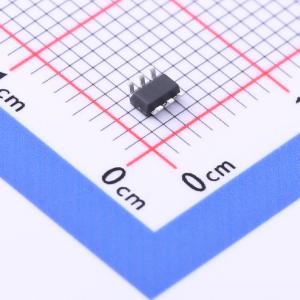

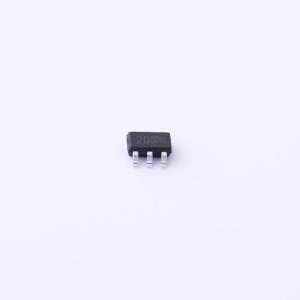

IP4220CZ6
ESD 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适合高速信号线路的精密防静电设计，确保数据传输不受ESD冲击影响，实现全面且高效的电路保护。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- IP4220CZ6
- 商品编号
- C2934705
- 商品封装
- TSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 击穿电压 | 10V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.75pF；0.35pF |
商品概述
IP4220CZ6的典型线间电容为0.3pF，在高达3GHz的频率下插入损耗低，可提供更高的信号完整性，非常适合用于USB 2.0应用，如数字电视、DVD播放器、计算机、机顶盒以及移动计算设备中的MDDI应用。 该系列专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。
商品特性
- 保护四条I/O线和一条Vcc线
- 低电容
- 工作电压：5V
- 低泄漏电流
- 高速接口的低电容（<1.0pF）
- 3.0GHz频率下无插入损耗
- 响应时间<1 ns
- 符合MSL 1要求
- 固态硅雪崩技术
- 符合ROHS标准
应用领域
- 高清多媒体接口（HDMI）
- 数字视频接口（DVI）
- USB 1.1/2.0/3.0/OTG
- IEEE 1394火线端口
- 笔记本电脑和手持设备
- 投影电视和显示器
- 机顶盒
- 平板显示器
- PCI Express
