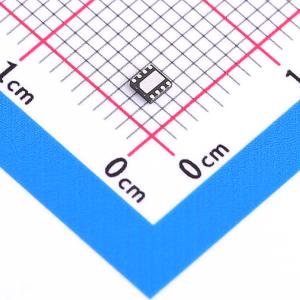

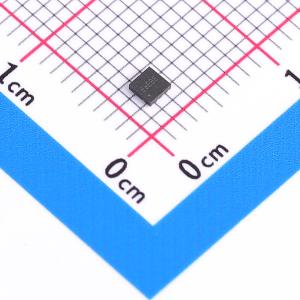

温馨提醒：图片仅供参考，商品以实物为准

SY6702DFC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY6702是一款适用于相机、消费产品、玩具及其他低压或电池供电运动控制应用的H桥电机驱动解决方案。该器件可驱动步进电机的一个绕组或一个有刷直流电机。高度集成的H桥驱动模块由两个半桥组成，具备内部逻辑控制、栅极驱动、过流保护和电荷泵电路
品牌名称: Silergy(矽力杰)
商品型号: SY6702DFC
商品编号: C2934680
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.051302克(g)

商品参数

商品概述

SY6702是一款适用于相机、消费产品、玩具及其他低压或电池供电的运动控制应用的H桥电机驱动解决方案。该器件可驱动步进电机的一个绕组或一个有刷直流电机。高度集成的H桥驱动模块由两个半桥组成，具备内部逻辑控制、栅极驱动、过流保护和电荷泵电路。 SY6702的电源电压范围为2.5V至16V，最大输出电流为1.8A。为与行业标准器件兼容，SY6702采用PWM（IN/IN）输入接口。 SY6702具备过流保护、短路保护、欠压锁定和热关断功能。

商品特性

H桥电机驱动器
驱动有刷直流电机、步进电机的一个绕组或其他负载
低MOSFET导通电阻：HS + LS < 380mΩ
最大驱动电流1.8A
电源电压范围2.5V至16V
PWM（IN/IN）接口
低功耗睡眠模式，最大组合电源电流120nA
低功耗，电源电流小于120μA
内部过流保护、短路保护、欠压锁定和热关断
紧凑封装：DFN2x2 - 8

应用领域

相机
数码单反相机镜头
消费产品
玩具
机器人
医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

5.1折起

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交28单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	2.5V~16V
	输出电流	1.8A

	属性	参数值
	集成开关	-
	导通电阻	380mΩ
	工作温度	-
