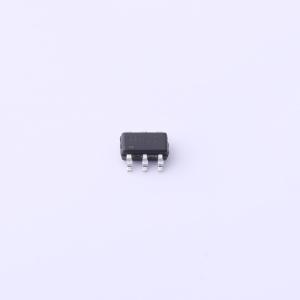

温馨提醒：图片仅供参考，商品以实物为准

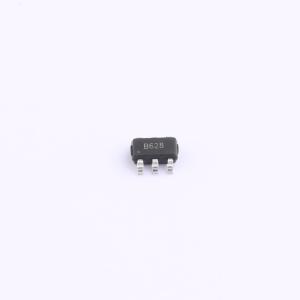

MT3608L

高效2.5A 1.2MHz升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MT3608L 是一款高效率的2.5A 1.2MHz电流模式升压转换器,适用于小型低功耗应用。它具有2.2V至16V的输入电压范围,可调输出电压,内置80mΩ功率MOSFET,自动轻载脉冲频率调制模式,过压保护等功能。
品牌名称: 西安航天民芯
商品型号: MT3608L
商品编号: C2932326
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.038克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

MT3608L是一款固定频率、6引脚SOT23封装的电流模式升压转换器，适用于小型低功耗应用。MT3608L的开关频率为1.2MHz，允许使用高度为2mm或更小的微型低成本电容和电感。内部软启动功能可减小浪涌电流并延长电池使用寿命。 MT3608L具备轻载时自动切换至脉冲频率调制模式的特性。MT3608L集成了欠压锁定、电流限制和热过载保护功能，可防止输出过载时器件损坏。MT3608L采用小型6引脚SOT-23封装。

商品特性

集成80mΩ功率MOSFET
输入电压范围：2.2V至16V
固定开关频率：1.2MHz
过流保护可调：0.5A至2.5A
内部2.5A开关电流限制（OC引脚浮空）
输出电压可调
内部补偿
过压保护
输出电压最高可达20V
轻载时自动进入脉冲频率调制模式
效率最高可达93%
采用6引脚SOT23-6封装

应用领域

电池供电设备
机顶盒
LCD偏置电源
DSL和电缆调制解调器及路由器
由PCI或PCI Express插槽供电的网卡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.2V~16V
	输出电压	-
	输出电流	2.5A
	开关频率	1.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
