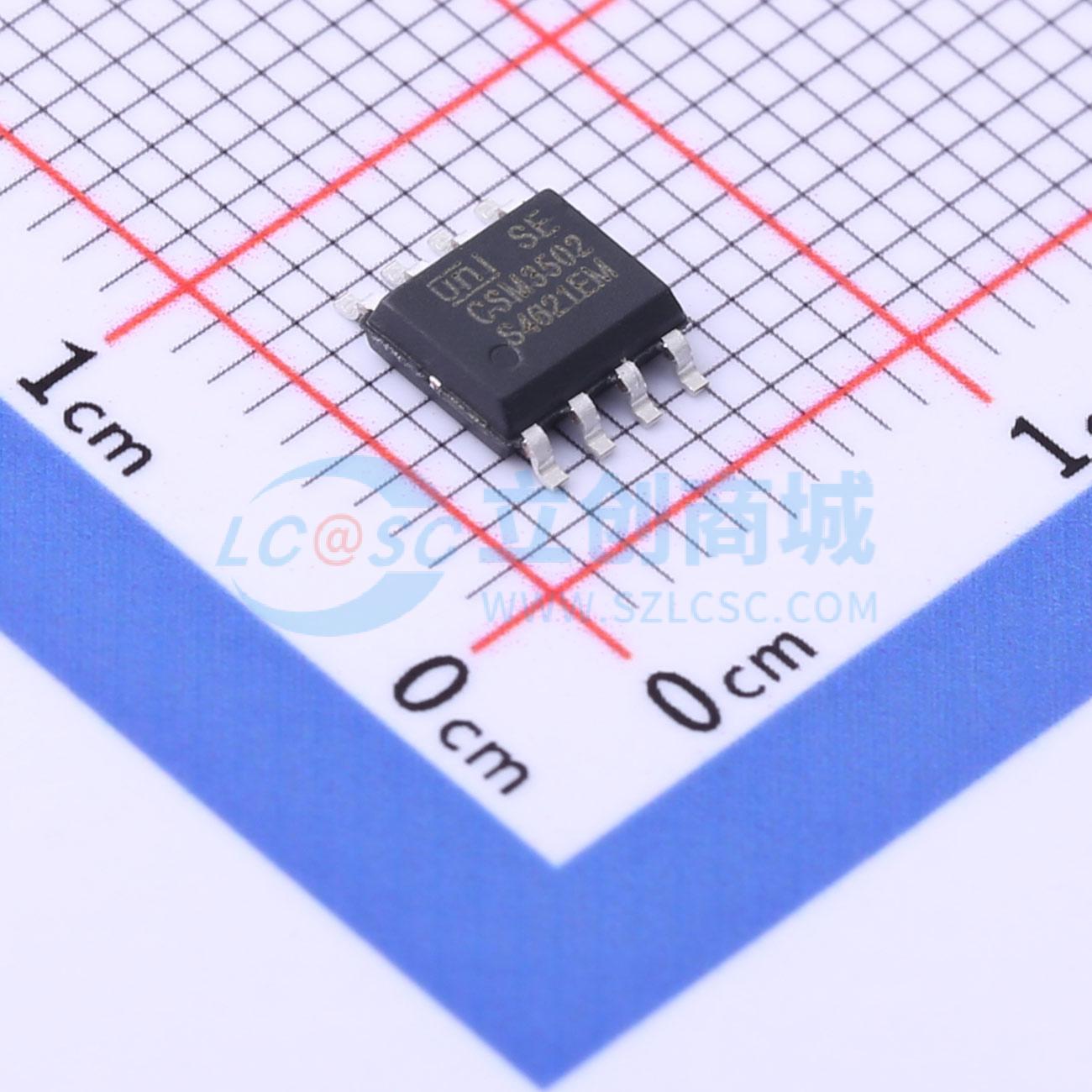

温馨提醒：图片仅供参考，商品以实物为准

CSM3502

停产降压型 2.5A 10V~100V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: U3502是一款高电压、降压开关稳压器,输入电压范围为10V至100V,最大输出电流为2A。它集成了高侧高压MOSFET,峰值开关电流限制为5A。采用滞回控制模式,无需补偿电路。具有短路保护和热关断功能,适合汽车、工业和照明应用。
品牌名称: UNI-SEMIC(宇力半导体)
商品型号: CSM3502
商品编号: C2932193
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.163克(g)

商品参数

商品概述

U3502是一款高压降压开关稳压器，可为负载提供高达2A的最大电流。它集成了一个高端高压功率MOSFET，典型电流限制为5A。10V至100V的宽输入范围适用于各种降压应用，非常适合汽车、工业和照明应用。采用滞回电压模式控制，响应速度极快。UNI的专有反馈控制方案可最大限度减少所需的外部元件数量。开关频率为120KHz，允许使用小尺寸元件。热关断和短路保护（SCP）功能确保了可靠且容错的运行。低静态电流使U3502可用于电池供电的应用。 U3502采用带外露焊盘的ESOP - 8封装。 U3502可与MCU配合，测试VIN电压（TE引脚），控制内部逻辑关断并实现零功耗。

商品特性

10V至100V宽输入范围
内置100V/5A典型峰值开关电流限制
内置自举二极管
滞回控制：无需补偿
120KHz开关频率
降压应用的PWM调光控制输入
集成高端MOSFET的短路保护（SCP）
低静态电流
热关断
采用带外露焊盘的ESOP - 8封装

应用领域

踏板车、电动自行车控制电源
太阳能系统
汽车系统电源
工业电源
高功率LED驱动器
USB

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	10V~100V
	输出电压	-
	输出电流	2.5A
	开关频率	120kHz
	工作温度	-

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
