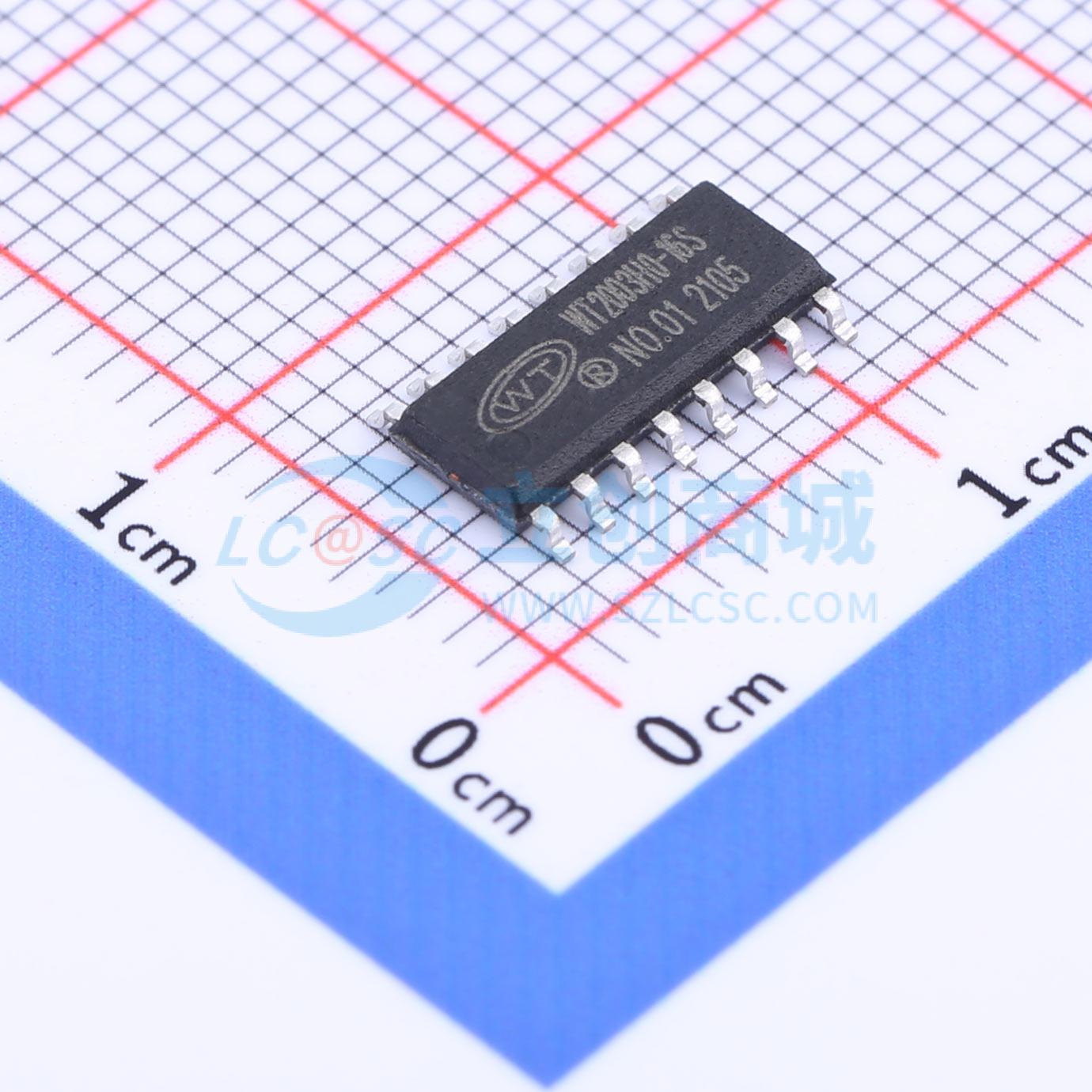

WT2003H0-16S
WT2003H0-16S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP3芯片
- 品牌名称
- WT(唯创知音)
- 商品型号
- WT2003H0-16S
- 商品编号
- C2931179
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.56克(g)
商品参数
参数完善中
商品概述
WT2003HX 是一款功能强大的高品质语音芯片，采用了高性能32 位处理器、最高频率可达 120MHz。具有低成本、低功耗、高可靠性、通用性强等特点，可内置350 秒/900 秒语音容量。现有WT2003HX-16S、WT2003HX-24SS、WT2003HP8-32N（体积小 4*4MM）三种封装的芯片。控制方式灵活：支持UART 控制模式；支持一线串口和两线串口控制模式；支持按键控制模式(按键控制模式需要微定制)。每种控制模式出厂前已固定，样品需先与业务人员确认好。
商品特性
- UART 控制模式：标准UART 通信接口，默认波特率9600；支持SPI-Flash 作为存储器。带有文件索引播放、插播、单曲循环、所有曲目循环、随机播放等功能。32 级音量可调、最大可以支持外挂128Mbit 的Flash
- 一线串口控制模式：可通过发码端控制语音播放、停止、循环播放和音量大小；8 级音量可调、支持SPI-Flash 做为存储器，最大可以支持外挂128Mbit 的Flash
- 两线串口控制模式：可通过发码端控制语音播放、停止、循环播放和音量大小；8 级音量可调、支持SPI-Flash 做为存储器，最大可以支持外挂128Mbit 的Flash
- 按键控制模式：触发方式灵活，可随意设置任意按键为脉冲可重复触发、脉冲不可重复触发、无效按键、电平保持不可循环、电平保持可循环、电平非保持可循环、上一曲不循环、下一曲不循环、上一曲可循环、下一曲可循环、音量+、音量-、播放/暂停、停止、播放/停止等15 种触发方式，最多可用10 个按键触发控制输出
- 上电默认不播放；具备BUSY 状态指示、BUSY 平时为低电平，播放时为高电平
- 支持切换音频输出方式，样品默认SPK 输出，如需DAC 输出，请参考音频输出切换指令
- 支持语音高品质音频格式，支持MP3 和WAV 格式，（音频码率支持8kbps~320kbps）声音优美
- 工作电压：2.4 - 5.2V
- 内置0.5W D 类功放
- 两个16 位异步分频器定时器
- 数字音频流，IIS 支持主机和从机模式
- 一个红外遥控解码器
- 16 bit 高精度ADC 和DAC
- 大功率IO 驱动能力，最高可直接驱动 64mA
- 单芯片使用（使用内置容量）时内置语音需出厂前写入
- 支持UART 更新程序以及语音，建议画板时预留UART 串口，升级请参考串口升级文档
