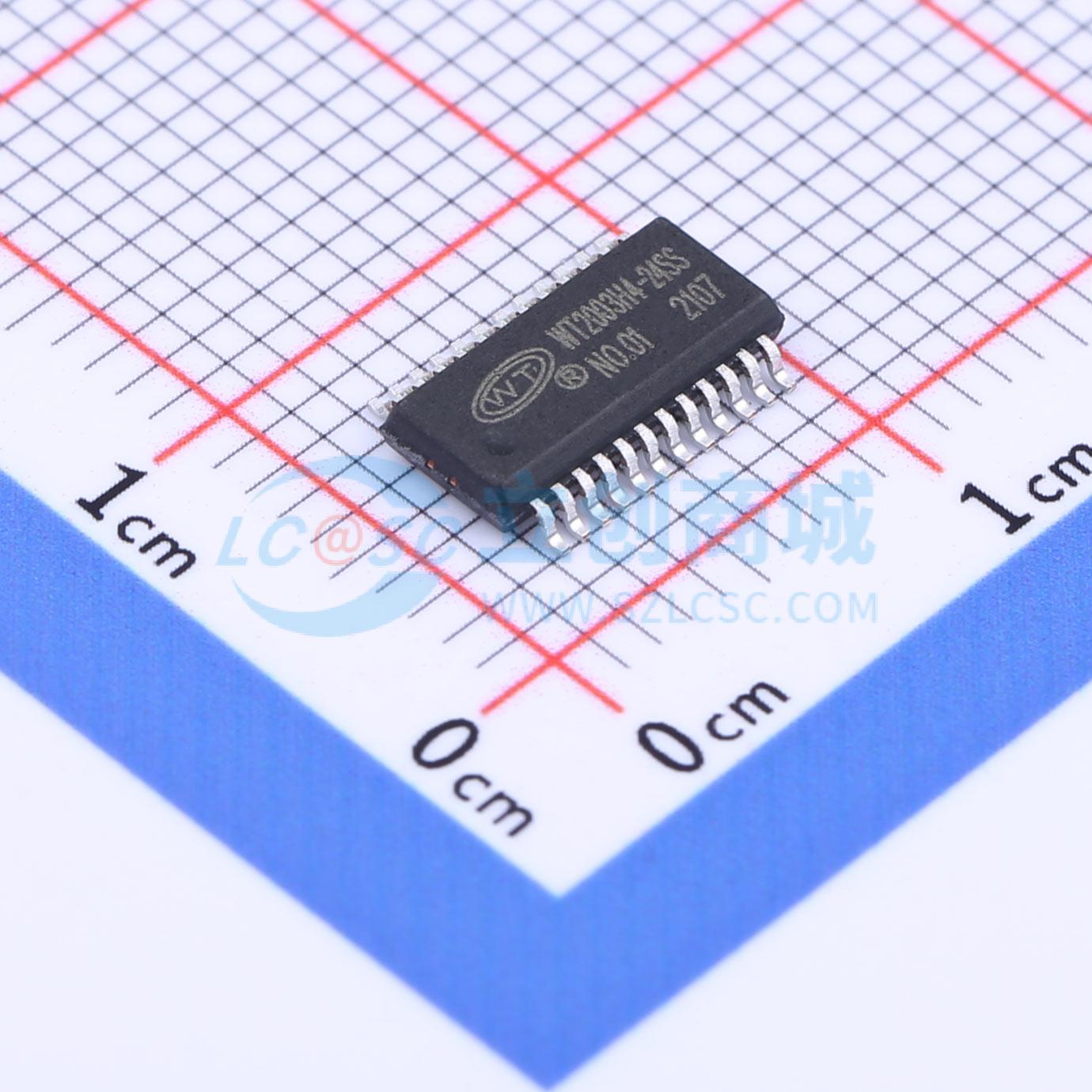

温馨提醒：图片仅供参考，商品以实物为准
WT2003H4-24SS
WT2003H4-24SS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持挂载Flash/TF卡/U盘，通过指令索引播放，需同时挂载Flash和TF卡，或者只挂载Flash，不能单独挂卡，通过USB接口连接到电脑会显示挂载存储器盘符（模拟U盘）；2）音频格式支持mp3/wav，单声道音频码率支持8kbps~320kbps，双声道最高128kbps），采样率8K-44.1K
- 品牌名称
- WT(唯创知音)
- 商品型号
- WT2003H4-24SS
- 商品编号
- C2931181
- 商品封装
- SSOP-24-150mil
- 包装方式
- 管装
- 商品毛重
- 0.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 类型 | - | |
| 接口类型 | UART；I2S；SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.4V~5.2V | |
| 工作温度 | -40℃~+85℃ |
商品概述
WT2003HX 是在WT2003S 的MP3 芯片基础上升级的一款功能强大的高品质MP3 芯片，采用了高性能32 位处理器、最高频率可达120MHz。具有低成本、响应速度快、低功耗、高可靠性、通用性强等特点，从多方位满足客户的要求。支持标准的异步串口通讯，控制方式灵活。支持SPI-Flash 做为存储器。带有文件索引播放、插播、单曲循环、所有曲循环、具有32 级音量可调、立体声输出。海量存储，最大可以支持128M 的Flash 盘。现有WT2003HX-16S、WT2003HX-24SS、WT2003HP8-32N（体积小4*4MM）三种封装的芯片，更好的适应不同的应用产品领域。
商品特性
- MP3 控制：标准UART 通信接口，默认波特率9600，支持通过串口命令设置波特率；支持SPI-Flash、TF 卡、U 盘做为存储器。带有文件索引播放、插播、单曲循环、所有曲目循环、随机播放等功能。32 级音量可调、最大可以支持外挂128Mbit 的Flash ，32G 的TF 卡和32G 的U 盘等；上电默认不播放；具备BUSY 状态指示、BUSY 平时为低电平，播放时为高电平
- 支持切换音频输出方式，样品默认SPK 输出，如需DAC 输出，请参考音频输出切换指令（B6）
- 支持语音高品质音频格式，支持MP3 和Wav 格式，（音频码率支持8kbps~320kbps）声音优美
- 工作电压：2.4 - 5.2V；内置0.5W D 类功放；两个16 位异步分频器定时器；数字音频流，IIS 支持主机和从机模式；一个红外遥控解码器
- 16 bit 高精度ADC
- 16 bit 高精度DAC
- 大功率IO 驱动能力，最高可直接驱动64mA
- 支持SD 卡/U 盘离线升级程序
