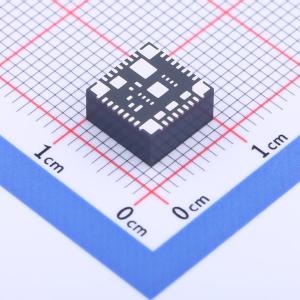

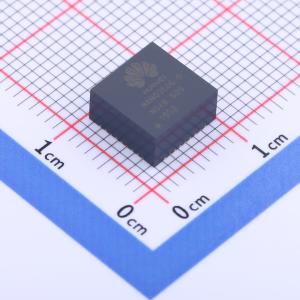

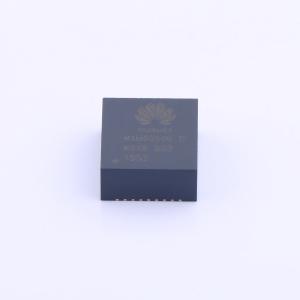

温馨提醒：图片仅供参考，商品以实物为准
NAM03S06
电源模块DC-DC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PSIP非隔离模块
- 品牌名称
- HUAWEI(华为)
- 商品型号
- NAM03S06
- 商品编号
- C2927869
- 包装方式
- 编带
- 商品毛重
- 1.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 3V~5.75V | |
| 转换效率 | 96.5% | |
| 输出电压(Vout) | 900mV~3.7V | |
| 输出电压精度 | - | |
| 输出电流(最大值) | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 纹波噪声 | 150mVp-p；100mVp-p；20mVp-p；30mVp-p | |
| 开关频率 | 1.15MHz；1MHz | |
| 最大容性负载 | 1600uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 8mm | |
| 宽度 | 8mm | |
| 高度 | 4mm | |
| 功能特性 | 可编程软启动；欠压保护；过流保护；短路保护；可编程输出电压；自动故障恢复；过热保护 |
商品概述
NAM03S06-D是一款封装级（PSiP）DC-DC电源模块，输入电压为3V~5.75V，最大输出电流为6A，输出电压可调范围为0.9V~3.7V。
商品特性
- 效率：96.5%（Vin = 5V，Vout = 3.7V，Iout = 3A）
- 尺寸（长×宽×高）：8mm×8mm×4mm（0.31in.×0.31in×0.16in）
- 输入欠压保护、输出过流保护（打嗝模式）、输出短路保护（打嗝模式）、过温保护（自恢复）
- 符合RoHS 2.0标准
- 使能开关机（EN）
- 输出电压调节
应用领域
- 服务器
- 电信和数通应用
