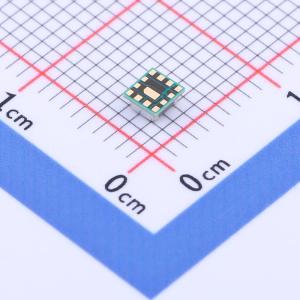

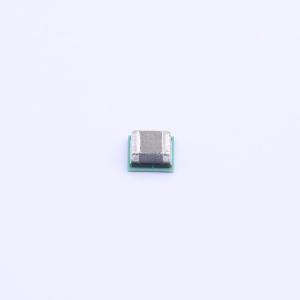

NAE03S03
电源模块DC-DC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NAE03S03-B是一款封装级（PSiP）DC-DC电源模块，输入电压范围为3V~5.75V，最大输出电流为3A，输出电压可调范围为0.8V~3.7V。
- 品牌名称
- HUAWEI(华为)
- 商品型号
- NAE03S03
- 商品编号
- C2927868
- 商品封装
- SMD,3x2.8mm
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | - | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 3V~5.75V | |
| 转换效率 | 93.5% | |
| 输出电压(Vout) | 800mV~3.7V | |
| 输出电压精度 | ±3% | |
| 输出电流(最大值) | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 纹波噪声 | 30mVp-p | |
| 开关频率 | 2.4MHz | |
| 最大容性负载 | 322uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 3mm | |
| 宽度 | 2.8mm | |
| 高度 | 1.6mm | |
| 功能特性 | 欠压保护；短路保护；可编程输出电压；过流保护；自动故障恢复；过热保护 |
商品概述
NAE03S03-B是一款封装级（PSiP）DC-DC电源模块，输入电压范围为3V~5.75V，最大输出电流为3A，输出电压可调范围为0.8V~3.7V。
商品特性
- 效率：93.5%（Vin = 3.3V，Vout = 2.5V，Iout = 1.5A）
- 尺寸（长×宽×高）：3.0mm×2.8mm×1.6mm（0.118in.×0.110in.×0.063in.）
- 重量：0.1g
- 输入欠压保护、输出过流保护（打嗝模式）、输出短路保护（打嗝模式）和过温保护（自恢复）
- 符合RoHS 2.0标准
- 使能开关机 （EN）
- 输出电压调节（FB）
应用领域
- 服务器
- 电信和数通应用
