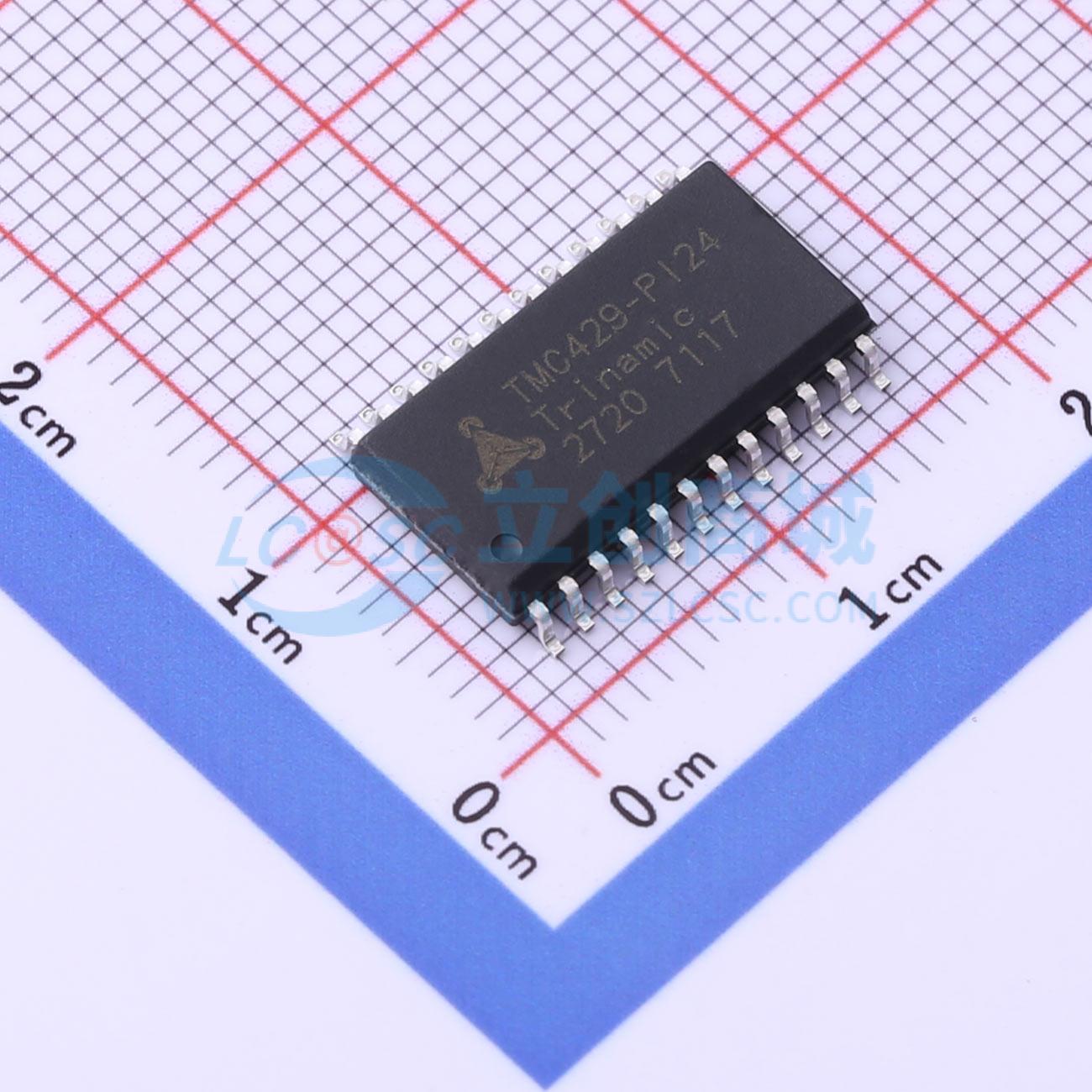

温馨提醒：图片仅供参考，商品以实物为准
TMC429-PI24
TMC429-PI24
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一个小型化的步进电机控制器，具有行业领先的功能集。它通过SPI或步进/方向接口控制多达三个电机。SPI接口为两相步进电机提供可编程的6位微步表（64微步/整步），以实现最佳的步进精度。根据目标位置和速度（可以动态更改），它可以自主执行所有实时关键任务。提供高级控制功能，以实现稳健可靠的操作。两个独立的4线串行外设接口允许与微控制器和多达三个菊花链步进电机驱动器进行通信。与微控制器一起形成一个完整的运动控制系统。高度集成和小尺寸允许进行小型化设计，以实现具有成本效益和高度竞争力的解决方案。
- 品牌名称
- TRINAMIC
- 商品型号
- TMC429-PI24
- 商品编号
- C2927051
- 商品封装
- SOP-24-300mil
- 包装方式
- 管装
- 商品毛重
- 1.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - | |
| 步长细分 | 64 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 集成开关 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
TMC429是一款小型化步进电机控制器，具备业界领先的功能特性。它可通过SPI或步进/方向接口控制多达三台电机。SPI接口为两相步进电机提供可编程的6位微步表（每整步64微步），以实现最佳的步进精度。基于目标位置和速度（可实时更改），它能自主执行所有实时关键任务。TMC429提供高级控制功能，确保运行稳定可靠。两个独立的4线串行外设接口可分别与微控制器以及多达三个级联的步进电机驱动器进行通信。 TMC429与微控制器配合，可构成一个完整的运动控制系统。高度集成和小尺寸设计使其能够实现小型化设计，从而提供经济高效且极具竞争力的解决方案。
商品特性
- 最多可控制三台步进电机
- 支持3.3 V或5 V供电，具备CMOS/TTL兼容的IO接口
- 与微控制器之间采用4线串行接口，协议简单易用
- 与SPI电机驱动器的接口，数据速率高达1 Mbit/s
- 步进/方向接口
- 时钟频率：最高32 MHz（可使用CPU时钟）
- 内部位置计数器为24位宽
- 微步频率最高可达1 MHz
- 可读取所有运动参数
- 可编程6位微步表，每个四分之一正弦波周期最多64个条目
- 具备斜坡发生器，用于自动定位/速度控制
- 可实时更改目标运动参数
- 功率提升：自动根据加速度进行电流控制
- 低功耗运行：4 MHz时典型电流为1.25 mA
- 尺寸紧凑：提供超小型16引脚SSOP封装、小型24引脚SOP封装以及32引脚5x5 mm QFN封装
- 可直接控制TMC23x、TMC24x、TMC26x和TMC389
应用领域
- 闭路电视、安防
- 天线定位
- 定日镜控制器
- 电池供电应用
- 办公自动化
- 自动取款机、现金循环机、销售点终端
- 实验室自动化
- 液体处理
- 医疗设备
- 打印机和扫描仪
- 泵和阀门
