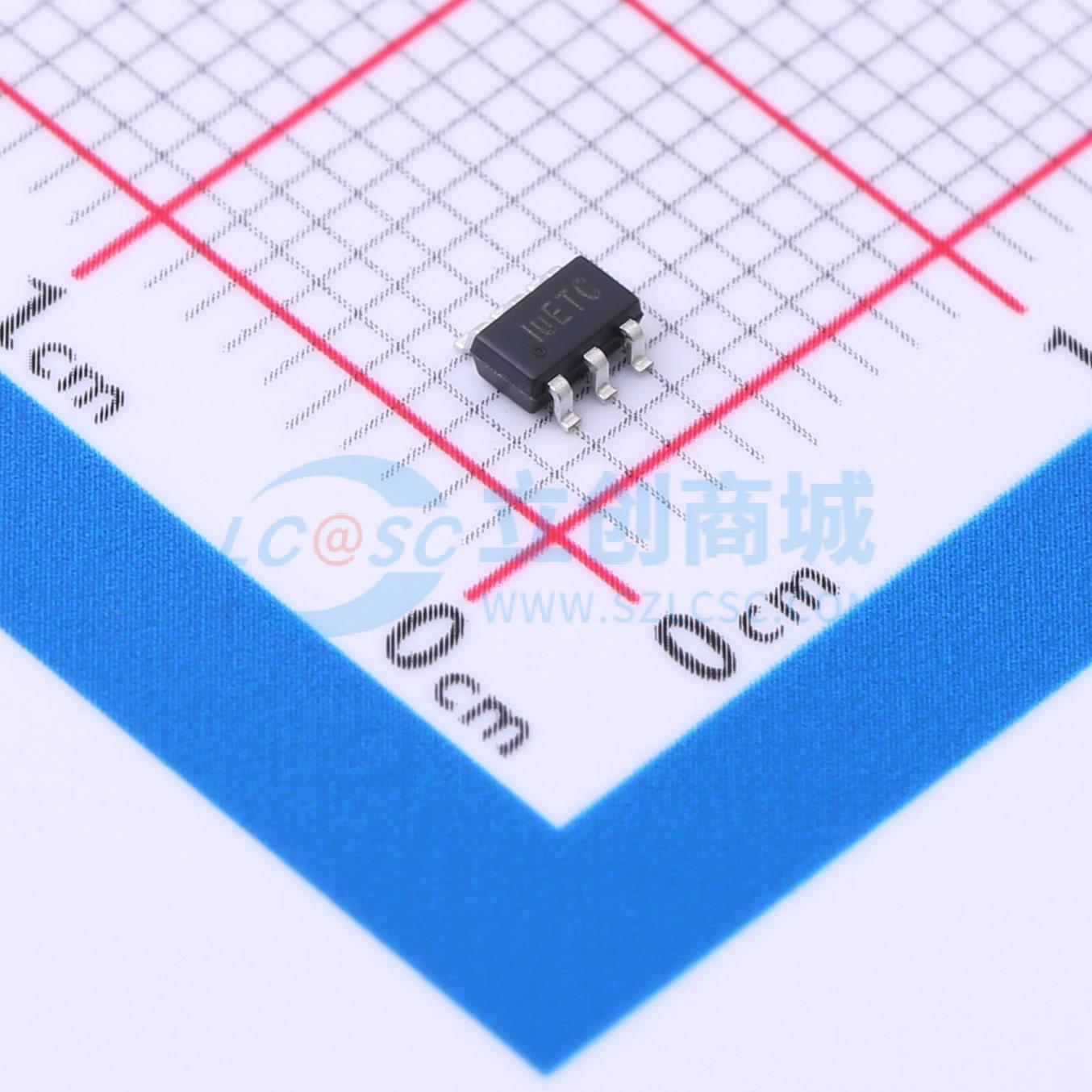

SY8301ABC
高效1A 40V输入同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY8301是一款高效率同步降压DC/DC转换器,能够提供1A负载电流。输入电压范围为4.5V至40V,集成主开关和同步开关,以降低传导损耗。采用峰值电流控制方案,开关频率为2MHz,具有低输出电压纹波和小型外部电感和电容器。具备超低静态电流和内部软启动功能,以限制启动时的浪涌电流。提供hic-cup模式输出短路保护和热关断及自动恢复功能。封装为SOT23-6。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8301ABC
- 商品编号
- C2927130
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1.6MHz~2.4MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 22uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SY8301是一款高效同步降压DC/DC转换器，能够提供1A的负载电流。SY8301的输入电压范围宽，为4.5V至40V，集成了低导通电阻RDS(ON)的主开关和同步开关，以最大限度地降低传导损耗。 SY8301采用峰值电流控制方案，开关频率为2MHz。2MHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。 该器件还具有超低静态工作电流的特性，可在轻载条件下实现高效率。此外，内部软启动功能可限制上电时的浪涌电流。
商品特性
- 内部开关（上/下）低导通电阻RDS(ON)：380mΩ/180mΩ
- 4.5 - 40V输入电压范围
- 1A输出电流能力
- 2MHz固定开关频率
- 0.8V ± 1.0%参考电压
- 低静态电流
- 内部软启动限制浪涌电流
- 打嗝模式输出短路保护
- 热关断及自动恢复功能
- 紧凑封装：SOT23-6
应用领域
- 液晶电视
- 机顶盒
- 笔记本电脑
- 存储设备
- 高功率AP路由器网络
