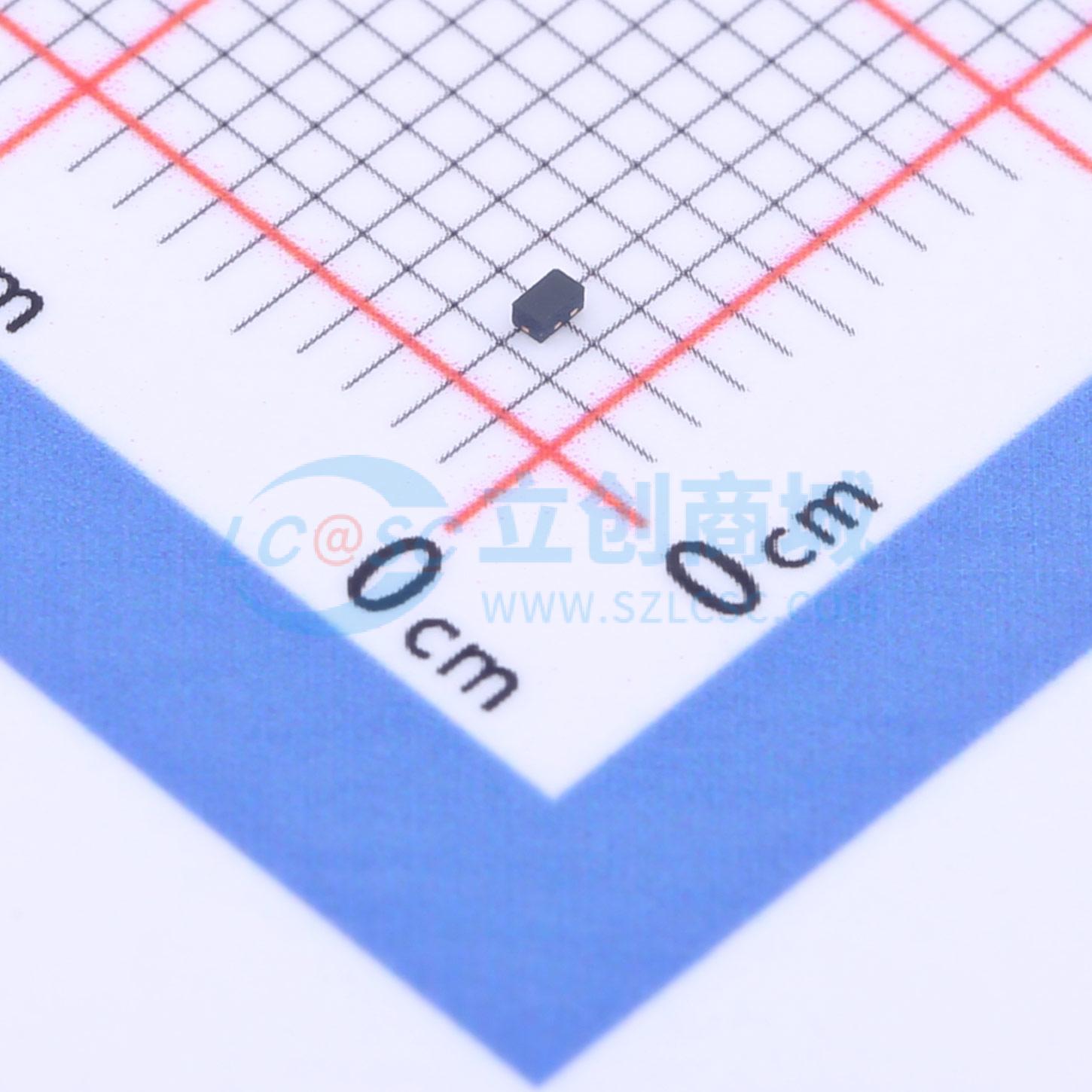

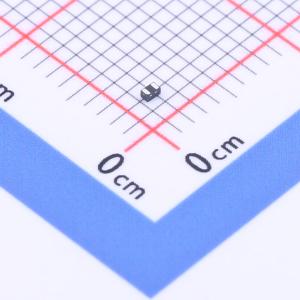

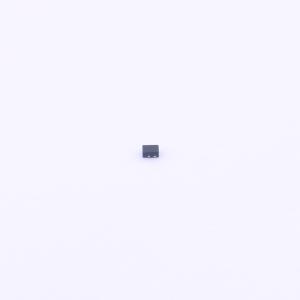

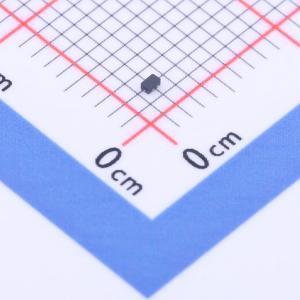

温馨提醒：图片仅供参考，商品以实物为准

KESD5451X

双向ESD 5V截止峰值脉冲电流：5A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: K E S D 54 5 1 X是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。K E S D 54 5 1 X典型电容仅为8pF，旨在保护对寄生参数敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15KV空气放电、±8KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变脉冲群 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。
品牌名称: KUU
商品型号: KESD5451X
商品编号: C2926432
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

K E S D 54 5 1 X是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。K E S D 54 5 1 X典型电容仅为8pF，旨在保护对寄生参数敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15KV空气放电、±8KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变脉冲群 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。

商品特性

高速数据线瞬态保护
IEC 61000 - 4 - 2（ESD）±15kV（空气放电）±8kV（接触放电）
IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
电缆放电事件（CDE）保护
针对高速线路优化的封装
超小型封装（1.0mm×0.6mm×0.4mm）
保护一条数据、控制或电源线
低电容
低漏电流
低钳位电压
每个I/O引脚可承受超过1000次±8KV接触放电的ESD冲击

应用领域

便携式电子设备
台式机、服务器和笔记本电脑
手机
MP3端口
数字端口
用户识别模块（SIM）卡

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	5A
	峰值脉冲功率(Ppp)	100W
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-55℃~+125℃@(Tj)
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	8pF
