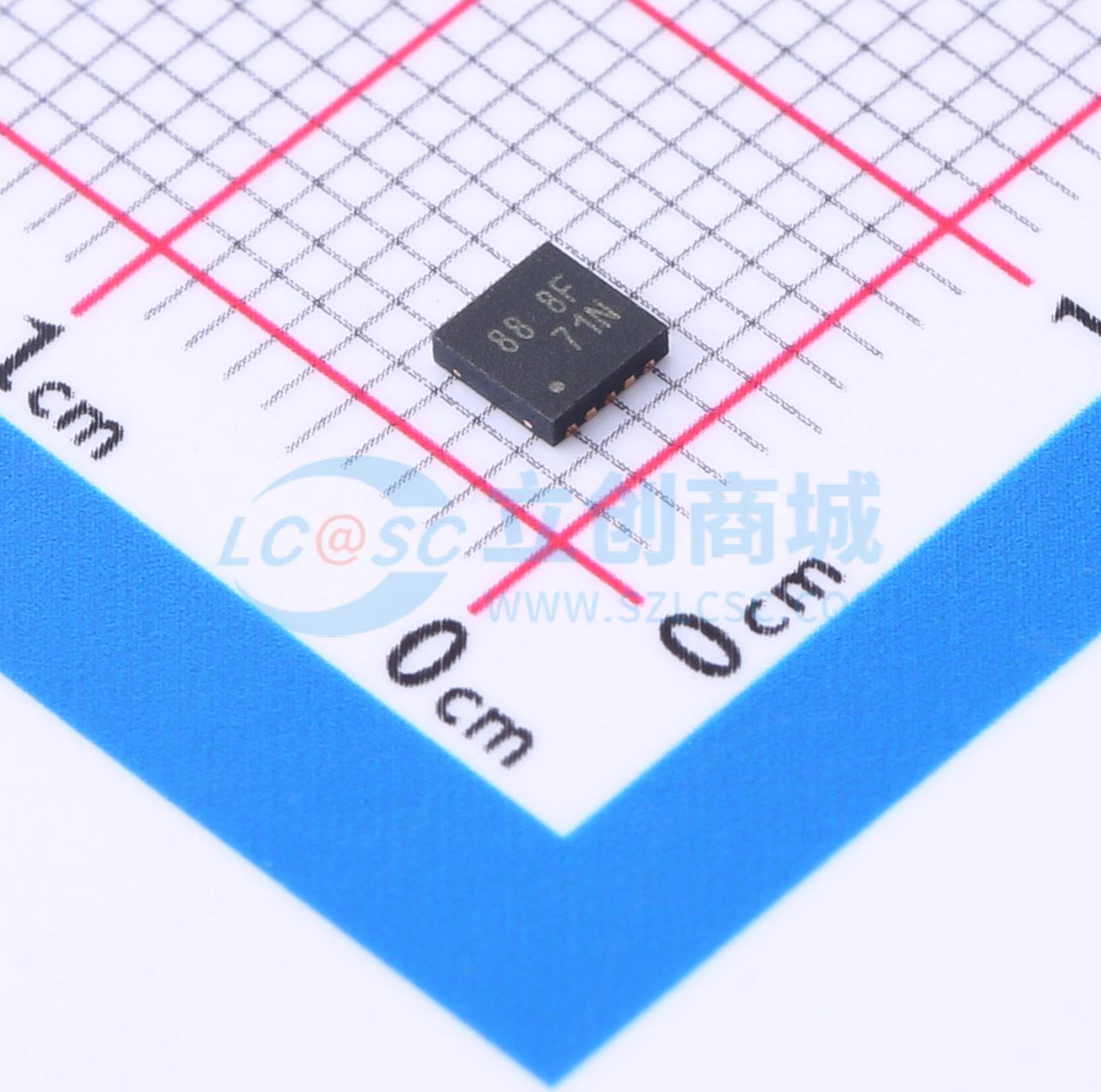

温馨提醒：图片仅供参考，商品以实物为准

RT8237EZQW

High Efficiency Single Synchronous Buck PWM Controller

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT8237E PWM控制器具备高效率、出色的瞬态响应和高直流输出精度，可为笔记本电脑中高压电池降压以产生低电压CPU内核、I/O和芯片组RAM电源。恒定导通时间PWM控制方案可轻松应对较宽的输入/输出电压比，在保持相对恒定开关频率的同时，能对负载瞬变提供100ns的“即时导通”响应。
品牌名称: RICHTEK(立锜)
商品型号: RT8237EZQW
商品编号: C347517
商品封装: WDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

RT8237E PWM控制器具备高效率、出色的瞬态响应和高直流输出精度，可将高压电池降压，为笔记本电脑中的低压CPU内核、I/O和芯片组RAM供电。恒定导通时间PWM控制方案可轻松应对宽输入/输出电压比，在保持相对恒定开关频率的同时，为负载瞬变提供100ns的“即时导通”响应。 RT8237E通过省去传统电流模式PWM中的电流检测电阻，以较低成本实现了高效率。其能够驱动非常大的同步整流MOSFET，并在轻载条件下进入二极管仿真模式，进一步提高了效率。降压转换使该器件能够以尽可能高的效率直接对高压电池进行降压。预设的频率选择可减少新设计所需的工作量。RT8237E适用于CPU内核、芯片组、DRAM或其他低至0.7V的低压电源。RT8237E采用WDFN - 10L 3x3封装。

商品特性

宽输入电压范围：2.7V至26V
输出电压范围：0.7V至3.3V
内置0.5%精度的0.7V参考电压
100ns内实现快速负载阶跃响应
用于电流限制RDS(ON)的4700ppm/℃电流源
可通过低端MOSFET调节电流限制
4种可选频率设置
软启动控制
可驱动大型同步整流FET
集成自举开关
内置过压保护/过流保护/欠压保护
热关断功能
电源正常指示
符合RoHS标准且无卤

应用领域

笔记本电脑
CPU内核供电
低至0.7V的芯片组/RAM供电
通用DC - DC电源稳压器

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~26V
	输出电压	700mV~3.3V
	开关频率	340kHz；290kHz；430kHz；380kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	500uA
	开关管(内置/外置)	外置
	输出类型	可调
