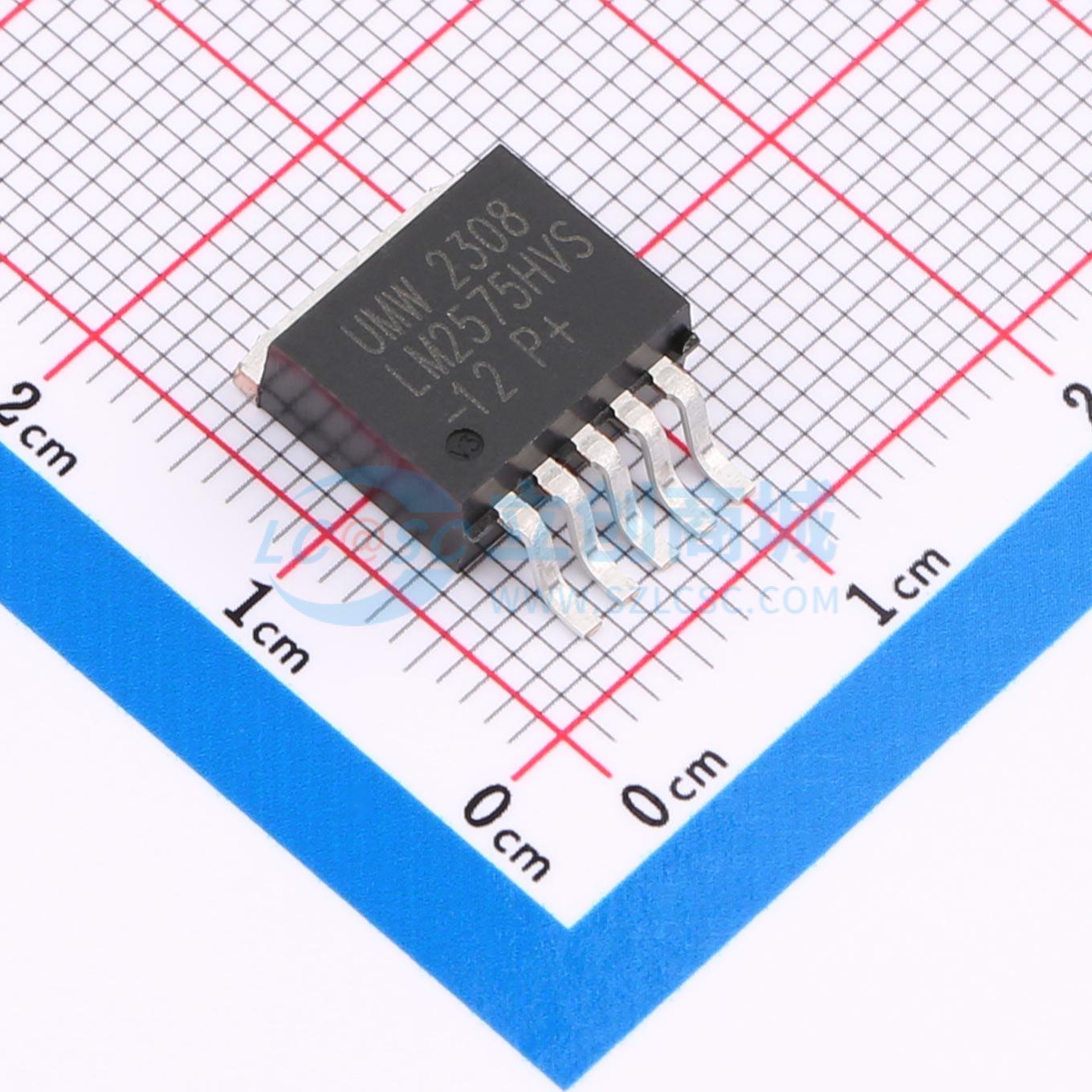

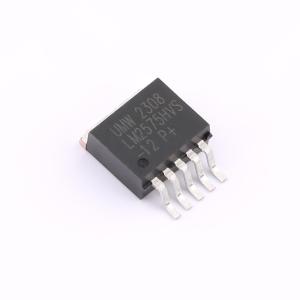

温馨提醒：图片仅供参考，商品以实物为准
LM2575HVS-12(UMW)
降压型 2A 4.75V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2575HVS-12是一款2A降压型开关稳压器,提供固定的12V输出电压版本。该器件具有150kHz的固定频率内部振荡器,输入电压范围高达40V,保证2A的输出负载电流,采用TO-263封装。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- LM2575HVS-12(UMW)
- 商品编号
- C347430
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~40V | |
| 输出电压 | 12V | |
| 输出电流 | 2A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
LM2575/LM2575HV系列稳压器是单片集成电路，提供降压开关稳压器所需的所有有源功能，能够驱动2A负载，并具备出色的线路和负载调整率。该系列器件提供3.3V、5V、12V固定输出电压版本以及一个可调输出电压版本。这些稳压器所需外部元件数量极少，易于使用，并包含内部频率补偿和固定频率振荡器。LM2575/LM2575HV系列的工作开关频率为52kHz，因此所需的滤波元件尺寸比使用更低频率的开关稳压器更小。该系列提供标准5引脚TO-220封装（具有多种不同的引脚弯曲选项）和5引脚TO-263表面贴装封装。
商品特性
- 提供3.3V、5V、12V固定输出电压及可调输出电压版本
- 可调版本输出电压范围：1.2V至37V（HV版本为57V），在输入电压和负载条件下最大偏差为±4%
- 提供TO-220、TO-263和TO-220B封装选项
- 保证2A输出负载电流
- 输入电压范围高达40V（HV版本高达60V）
- 仅需4个外部元件
- 出色的线路和负载调整率规格
- 52kHz固定频率内部振荡器
- 具备TTL关断能力
- 低功耗待机模式，静态电流典型值为50µA
- 高效率
- 使用易于获取的标准电感
- 具备热关断和电流限制保护功能
- 支持正压转负压转换器
应用领域
- 简单高效降压稳压器
- 板载开关稳压器
