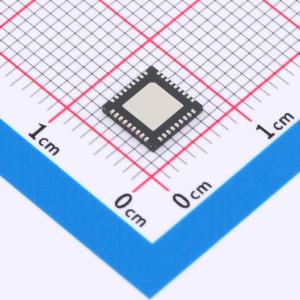

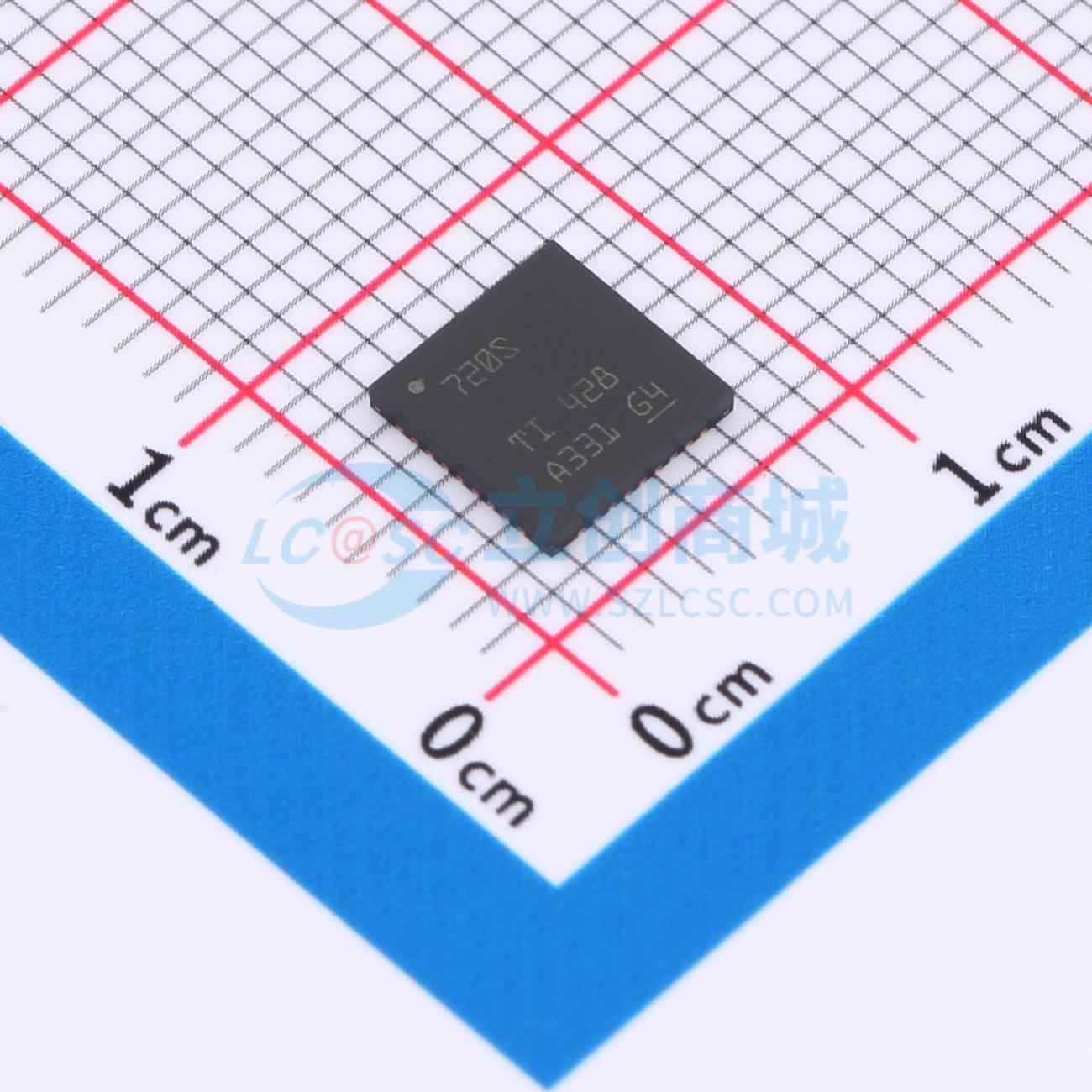

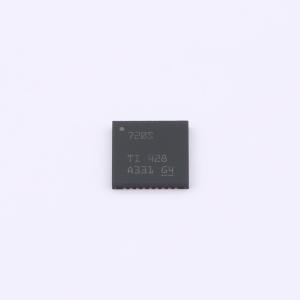

温馨提醒：图片仅供参考，商品以实物为准

DP83TG720SWRHARQ1

具有SGMII和RGMI的DP83TG720S-Q1 1000BASE-T1汽车以太网PHY

描述: 符合IEEE802.3bp 1000BASE-T1标准，支持RGMII和SGMII MAC接口，提供通过单条非屏蔽/屏蔽双绞线电缆发送和接收数据所需的所有物理层功能。
品牌名称: TI(德州仪器)
商品型号: DP83TG720SWRHARQ1
商品编号: C2921292
商品封装: QFN-36-EP(6x6)
包装方式: 编带
商品毛重: 0.2875克(g)

商品参数

商品概述

DP83TG720S-Q1 器件是一款符合 IEEE 802.3bp 和 Open Alliance 标准的汽车以太网物理层收发器，可提供通过单条非屏蔽/屏蔽双绞线电缆发送和接收数据所需的所有物理层功能。该器件具有 xMII 灵活性，支持 RGMII 和 SGMII MAC 接口。

DP83TG720 符合 Open Alliance EMC 和非屏蔽双绞线互操作规范。DP83TG720 是与 TI 的 100BASE-T1 PHY 兼容的正面印刷板，可通过单板实现两种速度的设计可扩展性。该器件包含诊断工具套件，可提供广泛的实时监测工具、调试工具和测试模式。该工具套件中包含首款集成式静电放电 (ESD) 监控工具。它能够对 xMII 和 MDI 上的 ESD 事件进行计数，并且能够通过使用可编程中断提供实时监控。除此之外，DP83TG720S-Q1 还包括数据生成器和校验器工具，能够生成可定制的 MAC 数据包并完成传入数据包错误校验。因而可在不依靠 MAC 的情况下完成系统级数据路径测试/优化。

商品特性

符合 IEEE802.3bp 1000BASE-T1 标准
引脚与 TI 的 100BASE-T1 PHY 兼容
省电功能：
- 待机和睡眠
- 本地和远程唤醒
诊断工具套件：
- 高精度温度监测器
- 电压监视器
- ESD 事件监测器
- 数据吞吐量计算器：内置 MAC 数据包生成器、计数器和错误校验器
- 链路质量监测
电缆开路和短路故障检测
环回模式
25MHz 时钟输出源
VQFN，可湿侧面封装
符合 AEC-Q100
内置 ESD 保护：IEC61000 - 4 - 2 ESD：±8 kV 接触放电
器件温度等级 1: -40°C 至 +125°C 环境工作温度范围

应用领域

远程信息处理控制单元（TCU、TBOX）
网关和车身控制模块 (BCM)
ADAS：激光雷达、雷达、前置摄像头

	属性	参数值
	商品目录	以太网收发器
	应用功能	以太网收发器
	通道数	1
	MAC接口	RGMII；SGMII

	属性	参数值
	以太网速率标准	1000BASE-T1
	数据速率	1Gbit/s
	工作电压	1.8V；2.5V；3.3V
	工作温度	-40℃~+125℃
