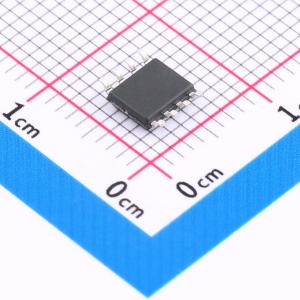

温馨提醒：图片仅供参考，商品以实物为准
SLM27524CA-DG
双通道、高速、低端栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SLM2752x 系列器件为双通道、高速、低端栅极驱动器，可有效驱动 MOSFET 和 IGBT 功率开关。SLM2752x 采用的设计从本质上降低了直通电流，能够向容性负载提供和吸收高峰值电流脉冲，具备轨到轨驱动能力，传播延迟极短，典型值为 13 ns。
- 品牌名称
- Sillumin(数明半导体)
- 商品型号
- SLM27524CA-DG
- 商品编号
- C2921387
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5.5A | |
| 拉电流(IOH) | 4.5A | |
| 工作电压 | 4.5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 7ns | |
| 下降时间(tf) | 6ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+140℃ | |
| 输入高电平(VIH) | 1.67V~2.2V | |
| 输入低电平(VIL) | 1.07V~1.4V |
商品概述
SLM2752x系列器件为双通道、高速、低端栅极驱动器，可有效驱动MOSFET和IGBT功率开关。SLM2752x采用了从本质上可将直通电流降至最低的设计，能够为容性负载提供和吸收高峰值电流脉冲，具备轨到轨驱动能力，且传播延迟极小，典型值为13 ns。 在12V VDD电源下，SLM2752x可提供4.5A的源极和5.5A的漏极峰值驱动电流能力。
商品特性
- 两个独立的栅极驱动通道
- 4.5A峰值源极和5.5A峰值漏极电流驱动能力
- 快速传播延迟（典型值13 ns）
- 快速上升和下降时间（典型值分别为7 ns和6 ns）
- 4.5至20V单电源范围
- 欠压锁定
- TTL和CMOS兼容输入逻辑阈值
- 输入端可处理负电压（-5V）
- 两通道间典型延迟匹配为2 ns
- 两个输出端可并联以获得更高驱动电流
- 输入浮空时输出保持低电平
- 工作温度范围为-40℃至140℃
- 提供SOIC8和MSOP8-EP封装选项
应用领域
- 开关模式电源
- DC-DC转换器
- 电机控制、太阳能电源
- 新兴宽带隙功率器件（如GaN）的栅极驱动
