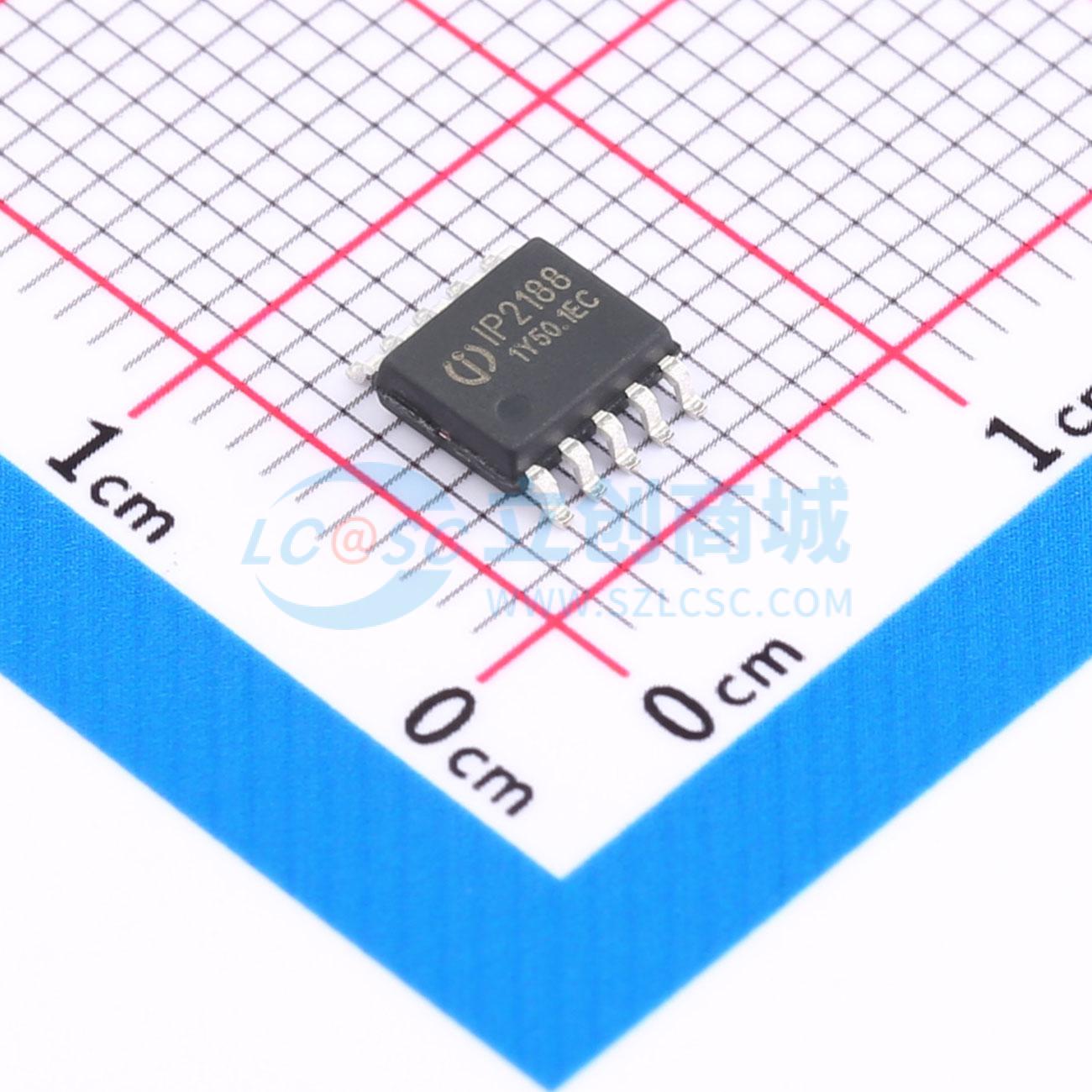

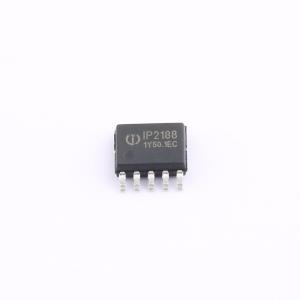

IP2188_D_NP

IP2188_D是一款高度集成的、用于USB TypeC输出端口的快充协议IC。其主要功能是解析接入USB TypeC端口的充电设备的快充请求，然后根据解析的快充协议通知USB TypeC端口调整输出电压。IP2188_D支持自动检测USB TypeC端口接入设备的充电协议类型并进行协议切换，能响应不同协议的充电电压请求。 IP2188_D支持对USB端口进行多种协议解析，包括TypeC PD2.0/PD3.0/PPS, HVDCP QC3.0/QC2.0（Quick Charge） Class A，FCP（Hisilicon Fast Charge Protocol），SCP（Hisilicon Super Fast Charge），AFC（Samsung Adaptive Fast Charge），MTK PE+ 2.0/1.1（MediaTek Pump Express Plus 2.0/1.1）、以及Apple 2.4A、三星2.0A和BC1.2充电协议。 IP2188_D实时监测CC1，CC2引脚电压，当TypeC握手成功后开启外扩NMOS功率管，在CC1或CC2上广播SRC capability包、建立通信；在外扩NMOS功率管开启后，IP2188_D实时监测DP，DM引脚电压，能自动识别快充类型并对协议请求进行解析和响应从而完成与待充电设备的握手过程；一旦进入任何一种快充后则不再响应其他类型的快充请求，直到退出当前快充后再响应新的快充请求。 IP2188_D根据设备端的请求调节FB电压来调节VBUS电压，从而满足设备端的电压请求。IP2188_D不对充电环路的电流进行控制，实际的充电电流由适配器和接入的USB端口设备决定。 IP2188_D支持外扩NMOS功率管控制，通过VBUSG引脚控制NMOS管Gate端，从而控制功率路径开启/关闭，在CC连接建立后开启功率管，CC连接断开后关闭功率管。 IP2188_D集成FB控制接口，可通过调节FB SOURCE/SINK的电流（最小2uA/step）来精确控制输出电压。

• 支持12种USB端口快充协议
• 支持USB TypeC PD2.0/PD3.0/PPS DFP协议
• 支持多种充电协议（QC3.0/QC2.0，FCP，SCP，AFC，MTK PE+ 2.0/1.1以及Apple 2.4A，三星2.0A和BC1.2）
• 支持自动选择TypeC PD或其他快充协议
• CC1，CC2自动输出上拉状态
• 支持广播18W功率的SRC Capability包
• 支持广播5V,9V,12V电压的SRC Capability包
• 支持广播3V~12V PPS电压的SRC Capability包
• CC握手成功后，VBUSG开启VBUS功率路径
• 支持QC3.0/QC2.0 Class A充电协议
• 支持QC3.0 Class A：3.6V~12V（0.2V/Step）
• 支持QC2.0 Class A：5V，9V，12V

• USB功率输出接口
• 移动电源
• 车载充电器
• 智慧手机
• 平板电脑
• 网络笔记本
• 数字相机
• 蓝牙配件所用的电池充电器
